Насосно-смесительный узел Aspipe Combi без насоса 180 мм, 20-60С
Артикул: AS-022
Доступность: Под заказ
Код товара: 00-00037315
Доступность: Под заказ
Код товара: 00-00037315
Под заказ
19200 Нет в наличии, последняя цена
19 200 руб./шт
19 200 руб./шт
Штрих-код товара
Насосно-смесительный узел Aspipe Combi без насоса 180 мм, 20-60С
Код: 2008843210929
Покажите штрих-код на кассе для ускоренного подбора товара
Наличие в магазинах:
Отправить другу:
Заказ отсутствующего товара осуществляется после предоплаты.
Стоимость заказного товара может быть изменена поставщиком.
Стоимость заказного товара может быть изменена поставщиком.

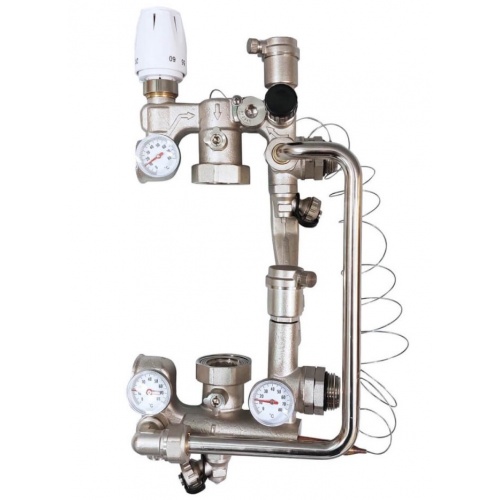

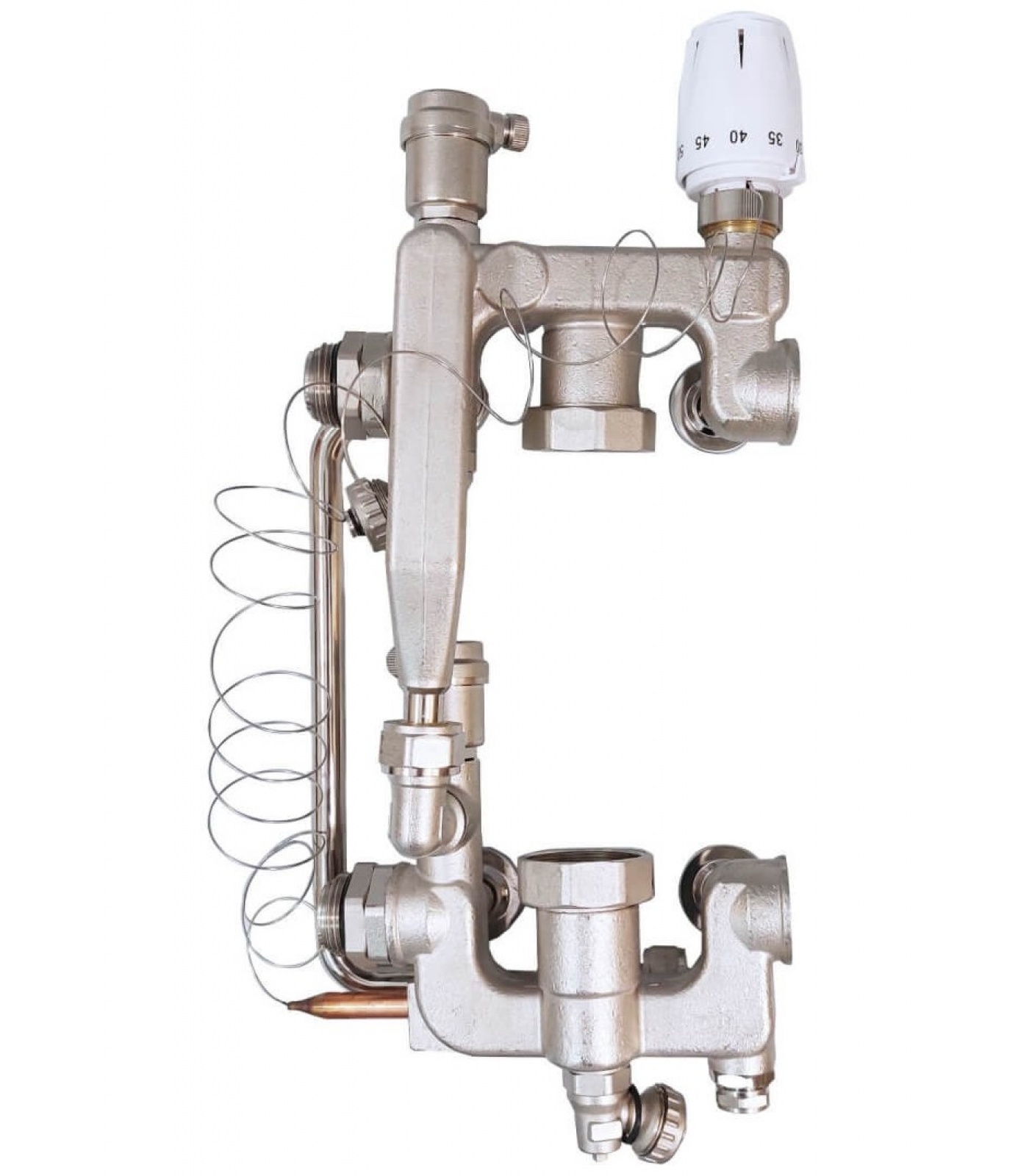

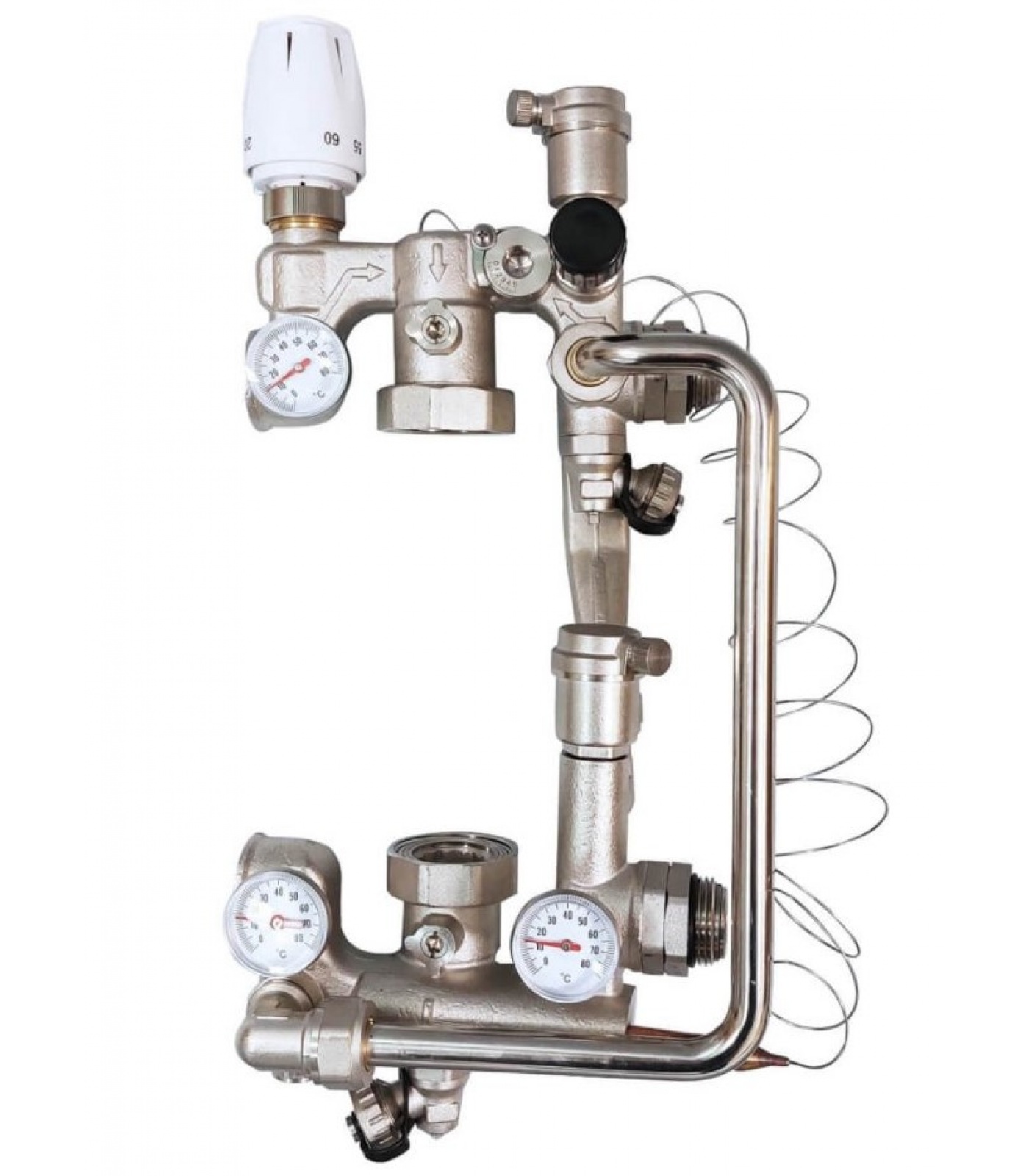

Насосно-смесительный узел Aspipe Combi AS-022
Узел оснащен двухходовым смесительным клапаном с термостатической головкой с выносным погружным датчиком.
Без насоса. Узел совместим с насосами, имеющими монтажную длину 180 мм и наружную присоединительную резьбу 1 1/2"
В качестве теплоносителя допускается применять неагрессивные к материалам изделия, жидкие среды (вода, растворы на основе гликоля (максимальное содержание гликоля 50%))
Диаметр подключения контуров, дюйм 1" наружная
Присоединительный диаметр нacoca, дюйм 1 1/2" внутренняя
Максимальное рабочее давление, бар 10
Минимальное давление перед насосом, бар 1
Максимальная температура теплоносителя в первичном контуре, °С 90
Пределы настройки температуры термостатического клапана с термоголовкой, °С от 20 до 60
Максимальная пропускная способность термостатического клапана, м3/час 2,75
Заводская настройка пропускной способности балансировочного клапана вторичного контура, м3/час 2,5
Заводская настройка пропускной способности балансировочного запорного клапана, м3/час 2,5
Диапазон настройки перепускного клапана, бар 0,1 - 0,6
Гарантийный срок 10 лет
Средний срок службы 25 лет
Насосно-смесительный узел предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя.
Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Узел адаптирован для работы с контроллером позволяющим производить автоматическое погодозависимое управление температурой теплоносителя вторичного контура по заданному пользователем температурному графику.
Смесительные узлы могут использоваться в системах встроенного обогрева (теплые полы, теплые стены, обогрев открытых площадок, почвенный подогрев теплиц и парников и т.п.)
Принцип действия:
Теплоноситель из первичного контура подается в насосно-смесительный узел через термостатический клапан. Его степень открытия регулируется термостатической головкой в зависимости от заданной настройки температуры и текущей температуры теплоносителя на подаче в коллектор теплого пола (диапазон 20–60°C).
Циркуляционный насос обеспечивает движение теплоносителя во вторичном контуре. Поток формируется за счет смешения двух составляющих: часть теплоносителя поступает из обратного коллектора, другая часть — из первичного контура.
Охлажденный теплоноситель от теплых полов также разделяется: одна часть направляется к насосу, а вторая через трубопровод возвращается в первичный контур.
Клапан регулирует соотношение потоков, поступающих к насосу и возвращаемых в первичный контур.
При снижении расхода во вторичном контуре (например, из-за закрытых вентилей на коллекторах) срабатывает перепускной клапан, перенаправляя поток из коллектора вторичного контура в обратный коллектор. Это поддерживает постоянный расход через насос, предотвращая перегрузки.
Контроль работы узла осуществляется с помощью термометров.
Для заправки и слива теплоносителя предусмотрены дренажные клапаны с шаровым механизмом.
| Вид соединения | Резьбовой |
| Диаметр подключения, дюйм | 1 |
| Максимальная рабочая температура, C | 90 |
| Максимальное рабочее давление, бар | 10 |
| Материал | Латунь |
| Монтаж | Настенный |
| Область применения | Теплый пол |
| Пропускная способность клапана, м3/ч | 2.7 |
| Рабочая среда | Вода, Гликоль раствор |
| Резьба | Наружная |
| Способ монтажа | Резьба |
| Страна | Россия |
| Цвет | Металлический |
| Вид товара (товар) | Теплый водяной пол |
| Габаритность | Среднегабаритный |
| Гарантия | 10 лет |
| Кол шт. в Коробке | 6 |
| Тип товара (товар) | Смесительные узлы |
| Упаковка (ДxШxВ): | 40x25x10 см. |
