Насосно-смесительный узел Rommer с термоголовкой, перепускным клапаном и байпасом, без насоса

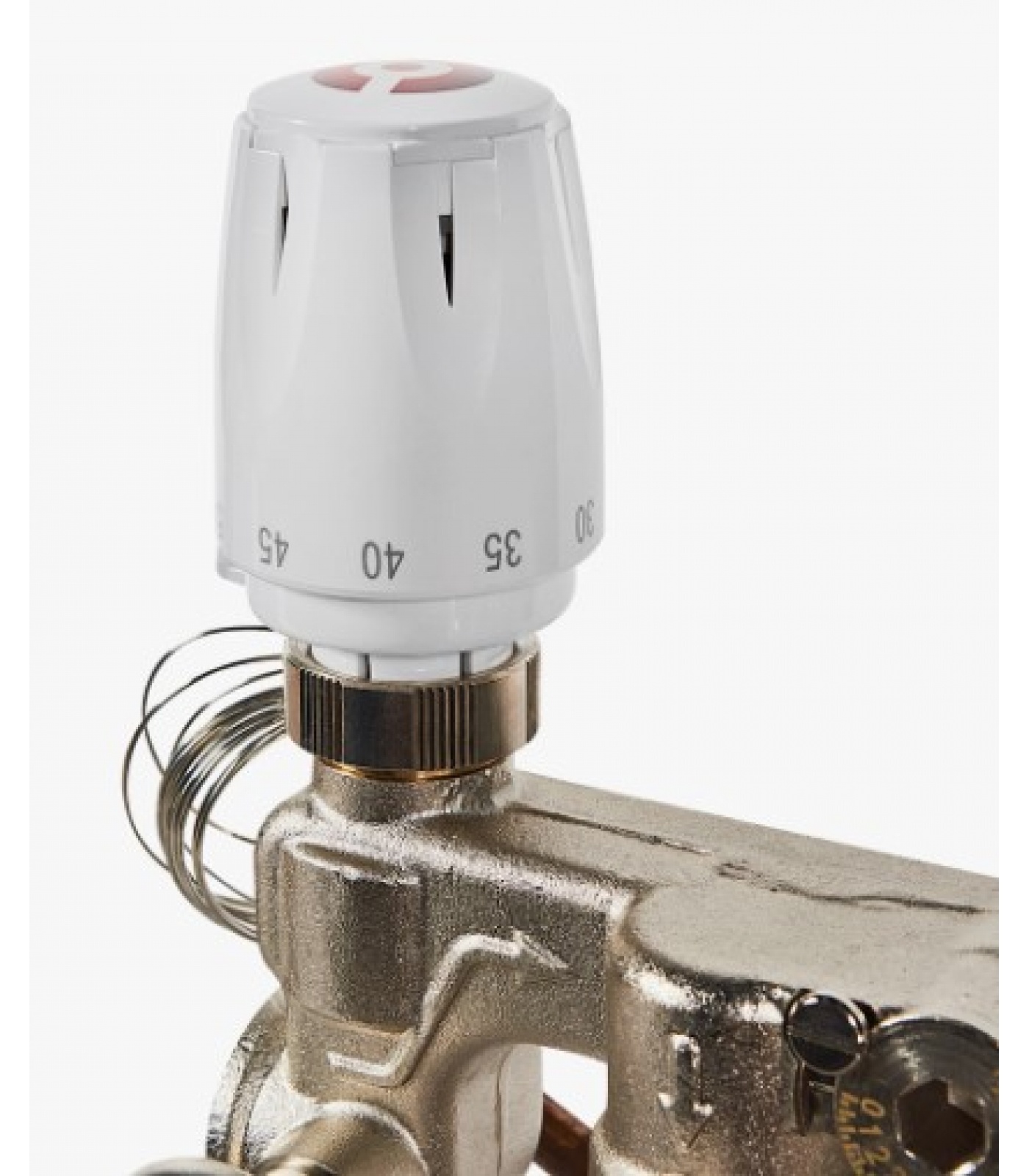

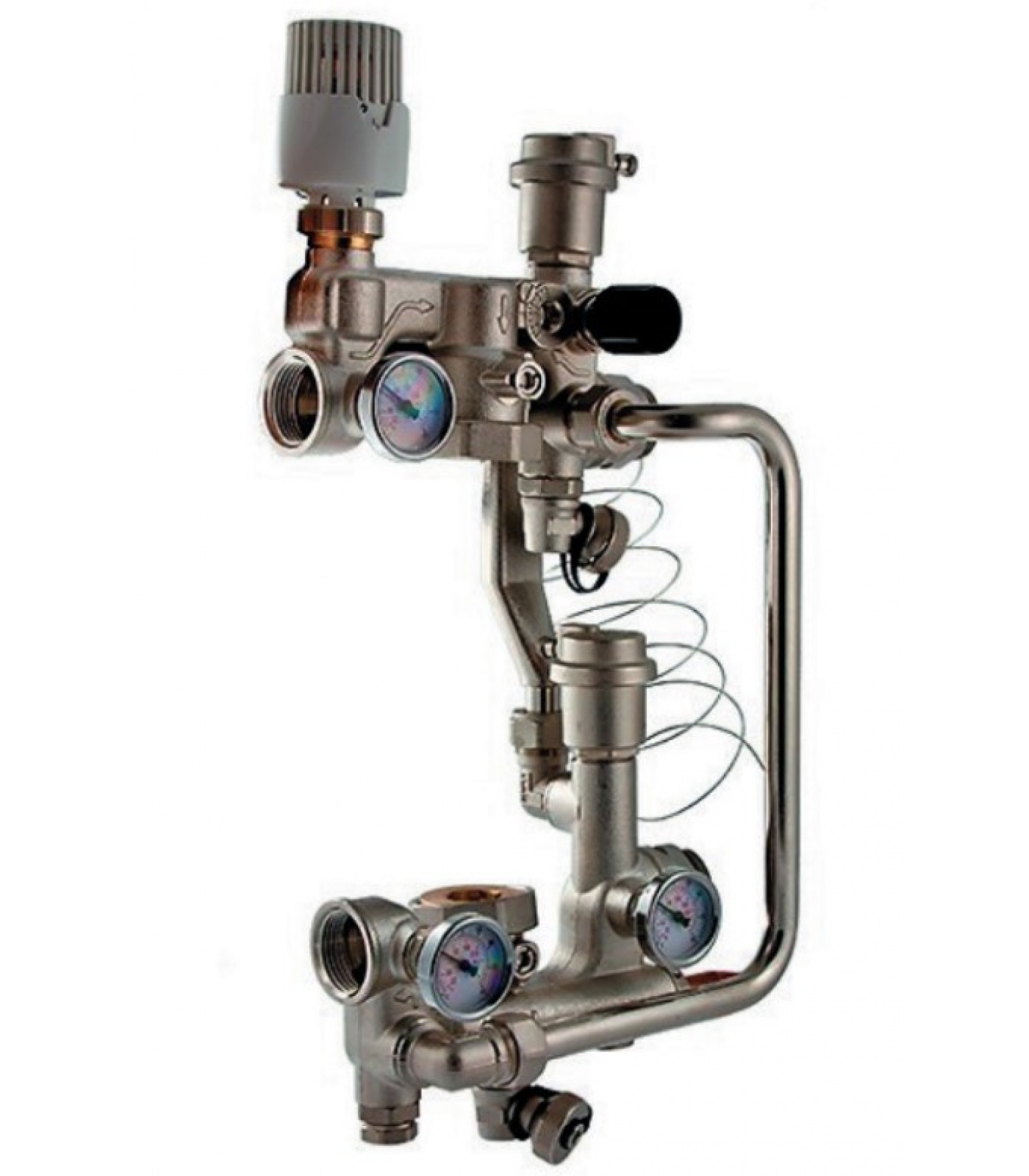

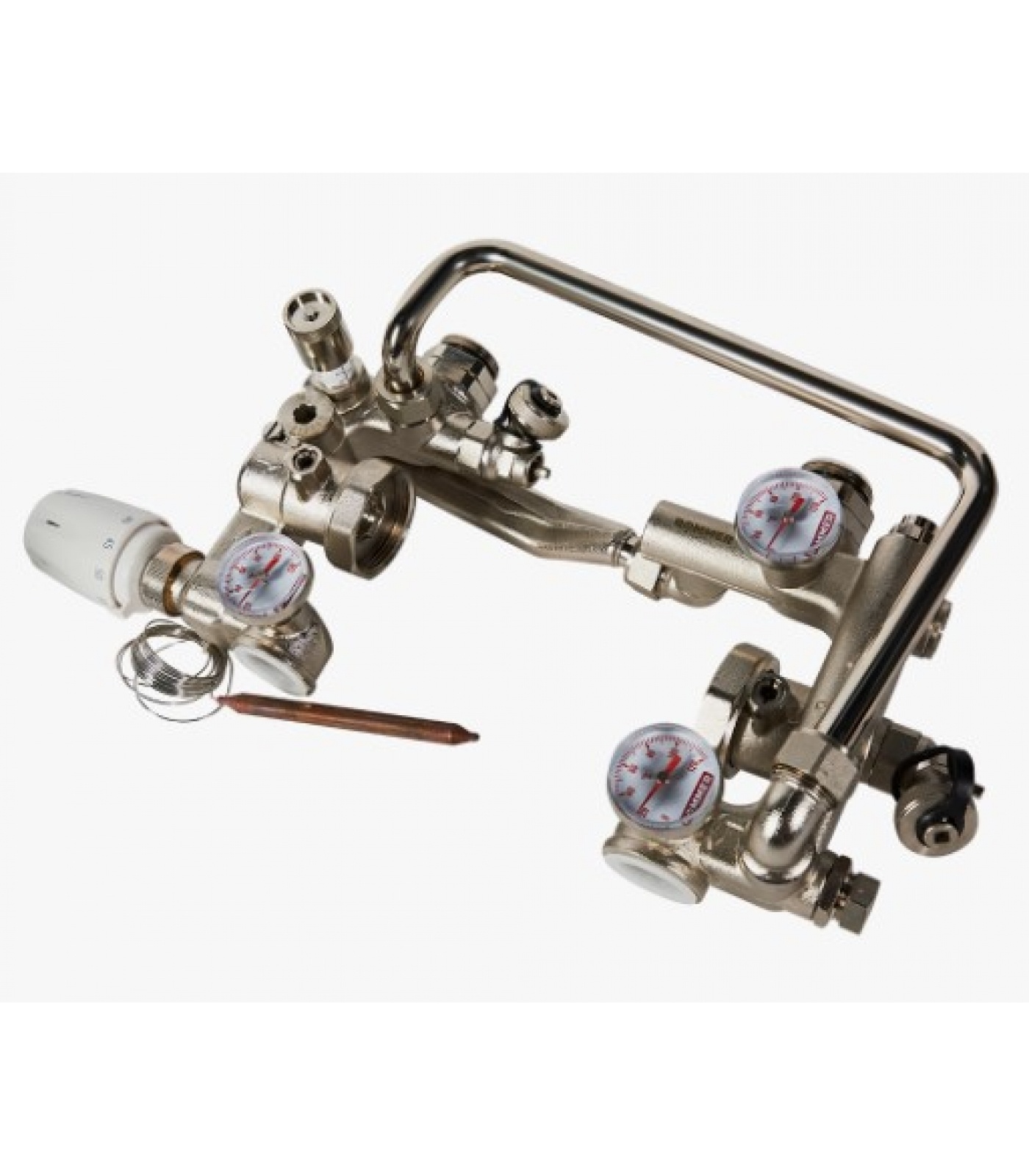

Насосно-смесительный узел ROMMER с термостатической головкой с выносным датчиком — изделие полной заводской готовности. Предназначен для обеспечения циркуляции в системах радиаторного отопления, а также циркуляции и поддержания температуры подающего теплоносителя в пределах 20-60°С в системах поверхностного отопления.

Узел применяется в системах встроенного водяного отопления — теплые полы, теплые стены, обогрев теплиц и открытых площадок.

Максимальная мощность насосно-смесительного узла кВт 20

Максимальное рабочее давление PN, бар 10

Максимальный перепад давления первичного контура ΔPmax, бар 1

Рабочая среда Вода, водный раствор гликолей (до 45 %)

Максимальный расход теплоносителя вторичного контура м3/час 1,7

Диапазон температуры рабочей среды Тр, оС 5 - 90

Диапазон регулирования температуры - регулировка термостатической головки ΔC 20-60

Максимальный коэффициент пропускной способности термостатического клапана, м3/час 2,75

Коэффициент местного сопротивления термостатического клапана при максимальной пропускной способности 134

Заводская настройка коэффициента пропускной способности балансировочного клапана вторичного контура, м3/час 2,5

Коэффициент местного сопротивления балансировочного клапана вторичного контура при заводской настройке 137

Диапазон настройки перепускного клапана, бар 0,1÷0,6

Заводская настройка коэффициента пропускной способности балансировочного запорного клапана, м3/час 2,5

Коэффициент местного сопротивления балансировочного запорного клапана при заводской настройке 100

Максимальная температура окружающего воздуха, °С 45

Минимальное давление перед насосом, бар 0,1

Пределы измерения термометров, °С 0÷80

Резьба присоединительных патрубков UNI ISO 228/1

Монтажная длина для насоса мм 180

Гарантийный срок 24 месяца

Принцип работы

Теплоноситель первичного контура поступает в насосно-смесительный узел через термостатический клапан. Степень открытия клапана автоматически регулируется термостатической головкой в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору теплого пола (20÷60С°). Для узлов, оборудованных электротермическими приводами, температуру теплоносителя определяет контроллер по заданному пользователем графику и показаниям датчиков температуры теплоносителя и наружного воздуха. Циркуляционный насос обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов, а часть - из первичного контура. Возвращаемый от теплых полов теплоноситель тоже делится на две части: первая – поступает к насосу, вторая возвращается в первичный контур. Соотношение потоков, поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана. В случае, когда расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан, который перенаправляет поток, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос. Визуальный контроль работы узла осуществляется при помощи термометров. Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два шарнирных дренажных клапана.
