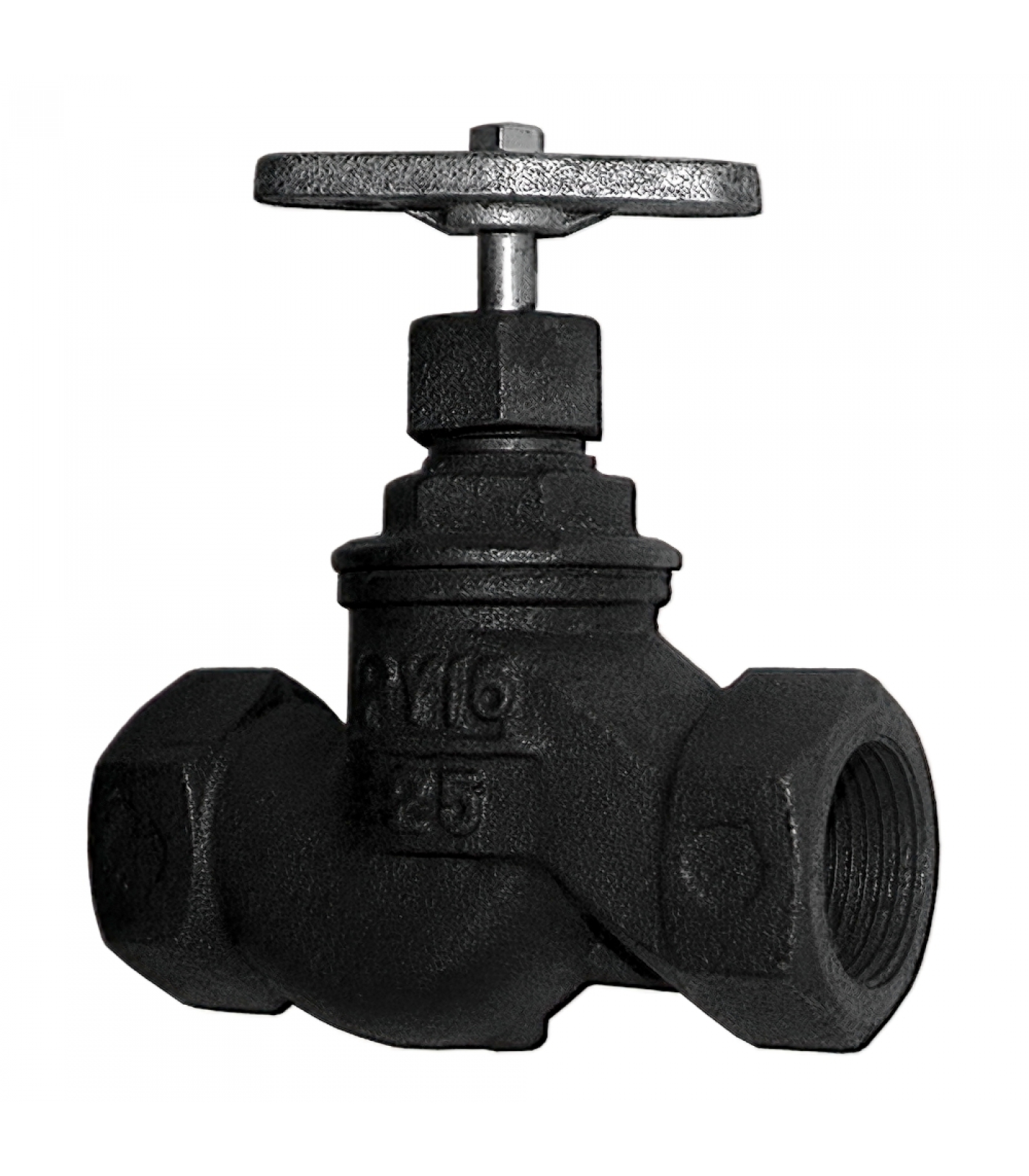

Вентиль 1"ВР 15кч18п Ду25 чугунный

Под заказ 635 Нет в наличии, последняя цена
635 руб./шт

Производитель: Литейно-механический завод ОАО
Артикул: 15кч18п Ду-25
Доступность: Под заказ
Код товара: 00001000070
Габариты (ДxШxВ): 4x12x12 см.

Штрих-код страницы товара:

Наличие в магазинах:

Отправить другу:

Эль-Монте

Доставка по России - Почта России, ТК DPD, СДЭК

Отправляем из Ульяновска каждый вторник и четверг

Условия доставки

Заказ отсутствующего товара осуществляется после предоплаты.
Стоимость заказного товара может быть изменена поставщиком.

Перемещение товара из магазина в магазин - после оплаты заказа.
Изображение может отличаться от оригинального товара.

Литейно-механический завод ОАО

Водоснабжение

Запорная арматура

Вентили чугунные

Описание
Отзывы (0)

Вентиль 15кч18п применяется для установки на трубопроводах в качестве запорного устройства, а также для периодического включения или отключения части трубопровода.

Рабочая среда: вода, пар, воздух

Температура рабочей среды: до 225ºС

Номинальное давление: 1,6 (16) МПа (кгс/см²)

Присоединение к трубопроводу: муфтовое

Привод: ручной (маховик)

Материал корпуса: чугун КЧ 30-6-Ф

Герметичность затвора: класс Д по ГОСТ 9544-2005

Клапан (вентиль) 15кч18п состоит из корпуса, крышки, узла затвора, шпинделя, золотника, маховика. Соединение корпуса вентиля 15кч18п с крышкой — резьбовое. Уплотнение шпинделя сальниковое. Подтяжка сальника производится накидной гайкой. Соединение шпинделя с золотником осуществляется завальцовкой. Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана 15кч18п.

Установочное положение клапана (вентиля) 15кч18п на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль 15кч18п следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания. Запрещается использовать вентиль15кч18п в качестве регулирующего (дросселирующего) устройства.

Материал основных деталей:

Корпус, крышка — чугун

Шпиндель — сталь

Уплотнение шпинделя — фторопластовая втулка

Узел затвора — фторопластовая шайба

Наименование, условный проход мм. 15кч18п Ду-25

Строительная длина L, мм 120

Высота H, мм 127

«Размер под ключ» S, мм 41

Резьба G 1

Масса m, кг 1,10

Пропуск воды в затворе, см³/мин 0,15

На лицевой стороне корпуса 15кч18п нанесена следующая маркировка:

например: PN 16/32: где:

РN 16 — номинальное давление: 16 кгс/см²

32 — номинальный диаметр, 32 мм

стрелка, указывающая направления потока среды

Гарантийный срок эксплуатации вентиля 15кч18п — 12 месяцев со дня ввода в эксплуатацию

Полный средний ресурс вентиля 15кч18п: 6 000 циклов

Средняя наработка на отказ вентиля 15кч18п: 3 000 циклов

Изготовитель гарантирует соответствие показателей безопасности в течение полного среднего срока службы вентиля 15кч18п — не менее 10 лет.

Показать больше

Характеристики

Вид	Прямой
Вид соединения	Резьбовой
Диаметр подключения, дюйм	1
Класс герметичности	D
Максимальная рабочая температура, C	225
Максимальное рабочее давление, бар	16
Материал	Чугун
Материал уплотнения	Фторопласт
Минимальная рабочая температура, C	1
Монтаж	Резьба
Область применения	ХВС, ГВС
Рабочая среда	Вода, Пар
Резьба	Внутренняя
Рукоятка	Маховик
Способ монтажа	Резьба
Страна	Россия
Тип	Вентиль
Цвет	Черный
Вид товара (товар)	Запорная арматура
Габаритность	Среднегабаритный
Гарантия	1 год
Тип товара (товар)	Вентили
Высота упаковки, см	15
Длина упаковки, см	5
Ширина упаковки, см	15
