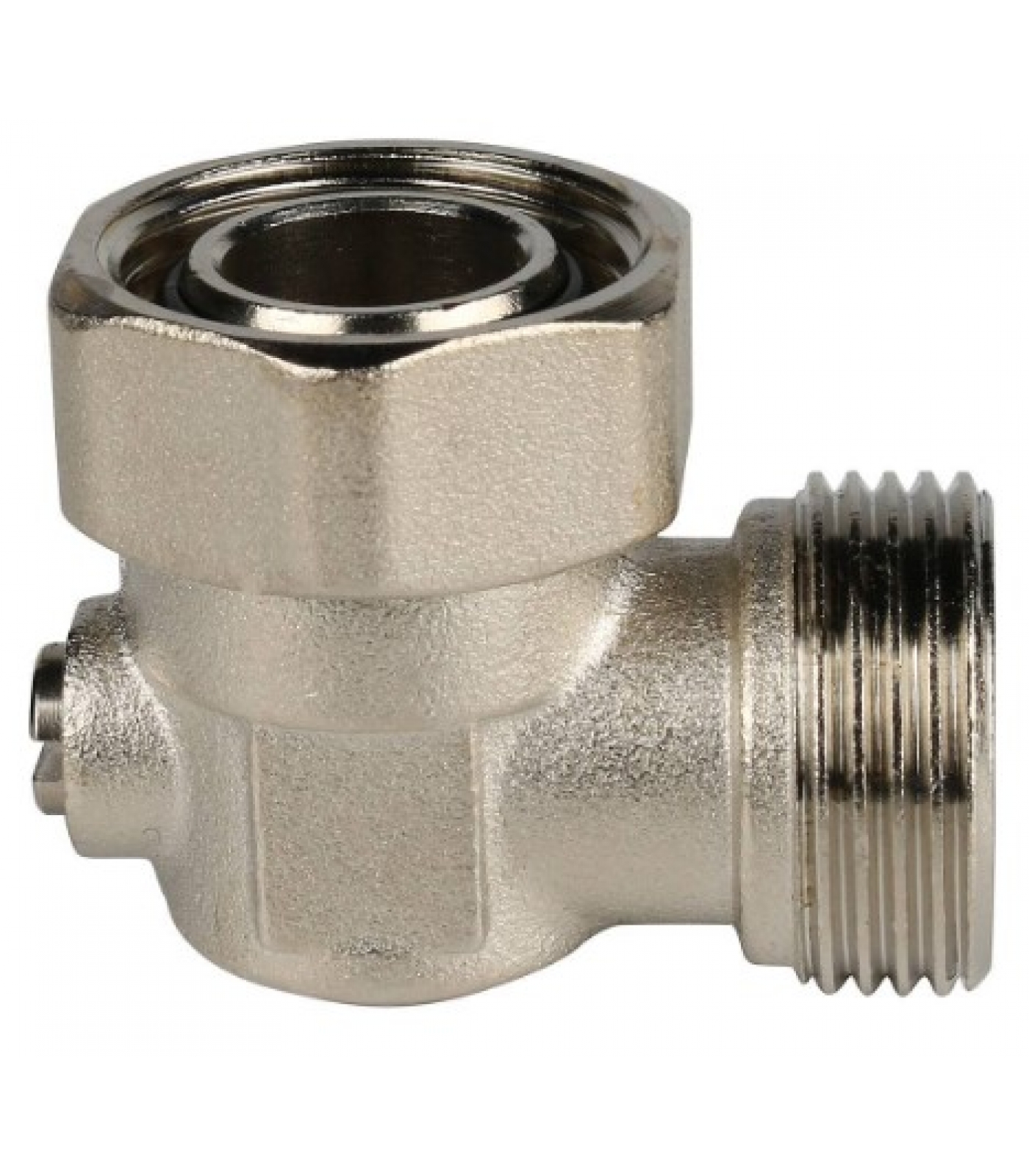

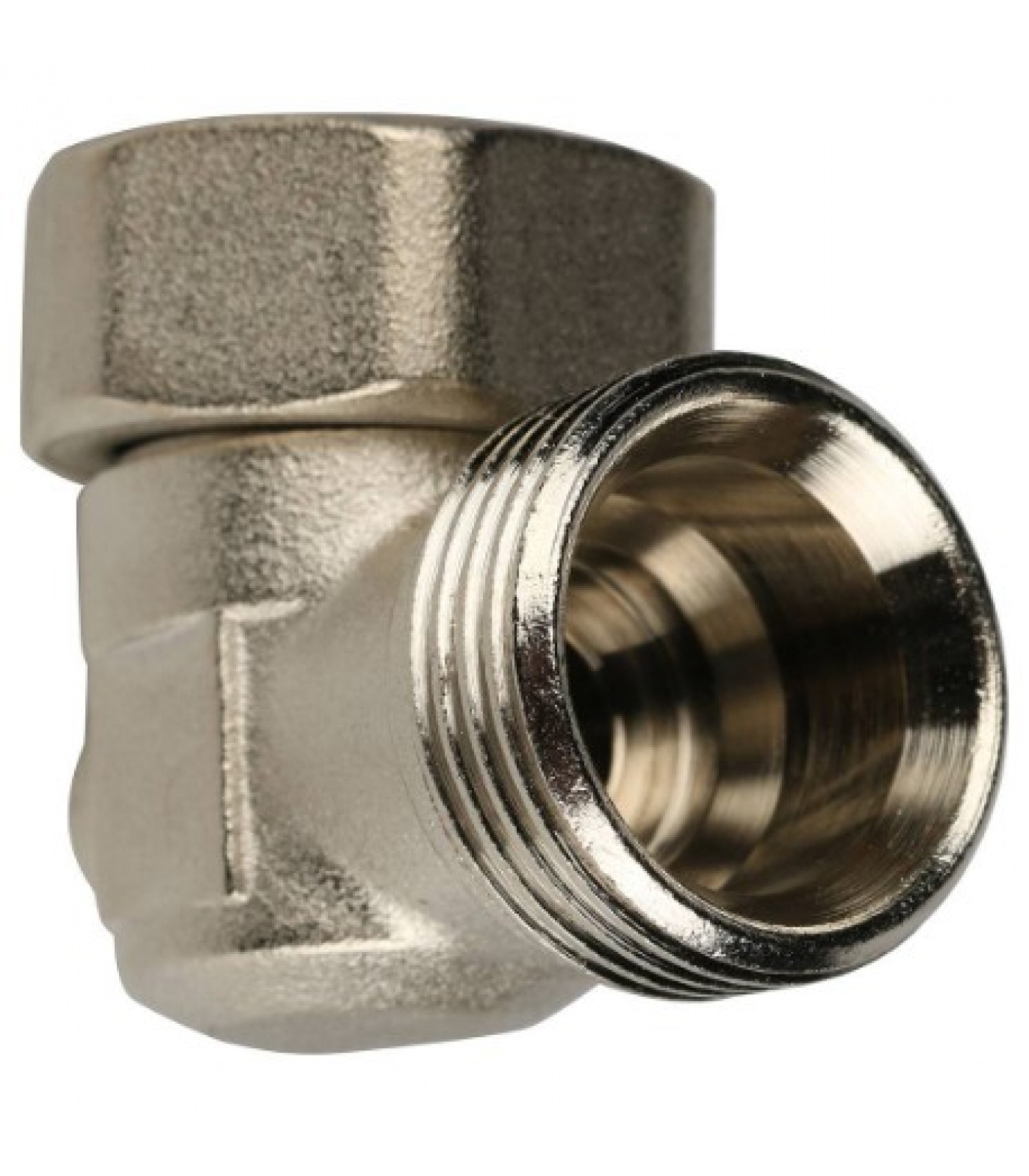

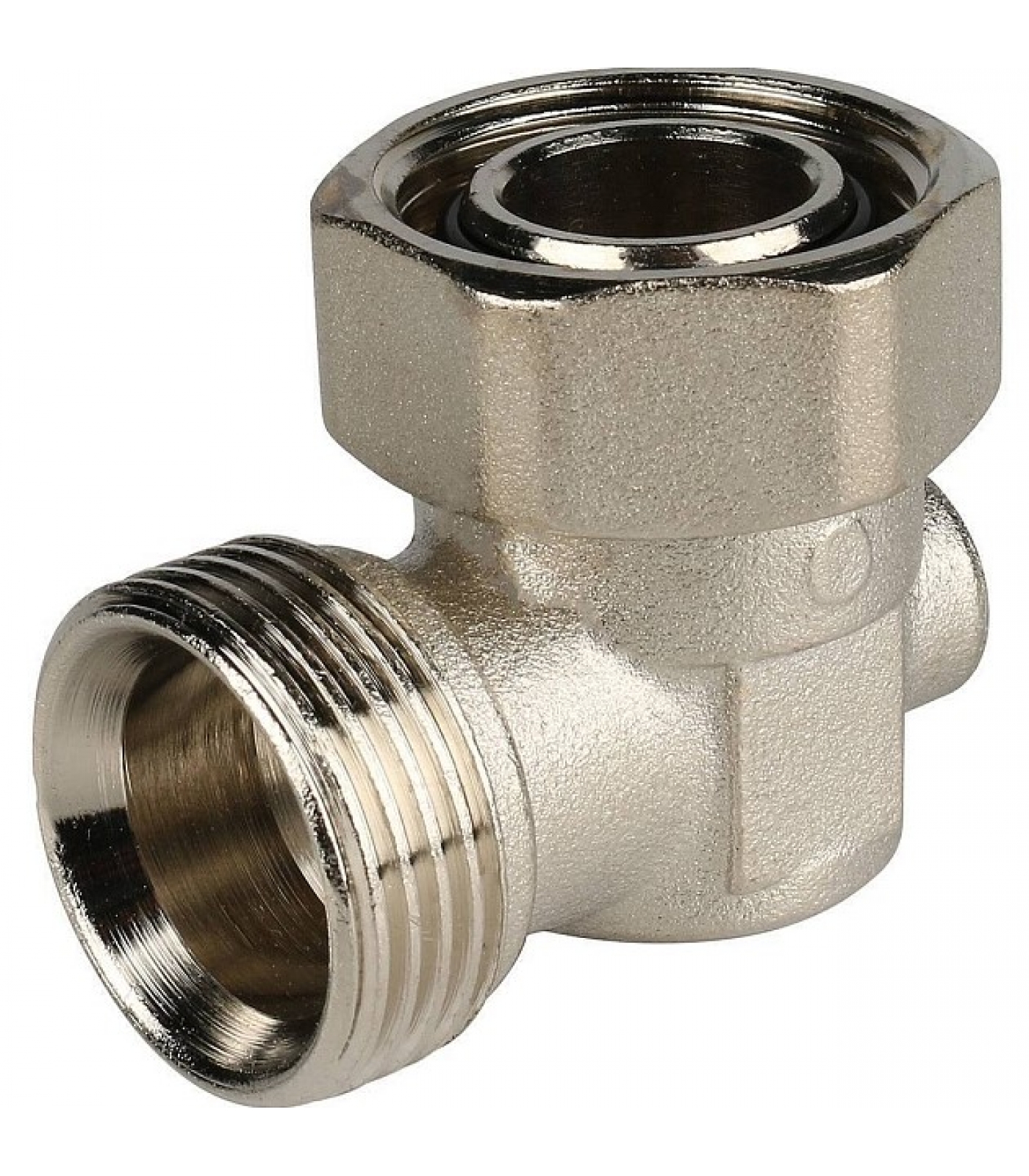

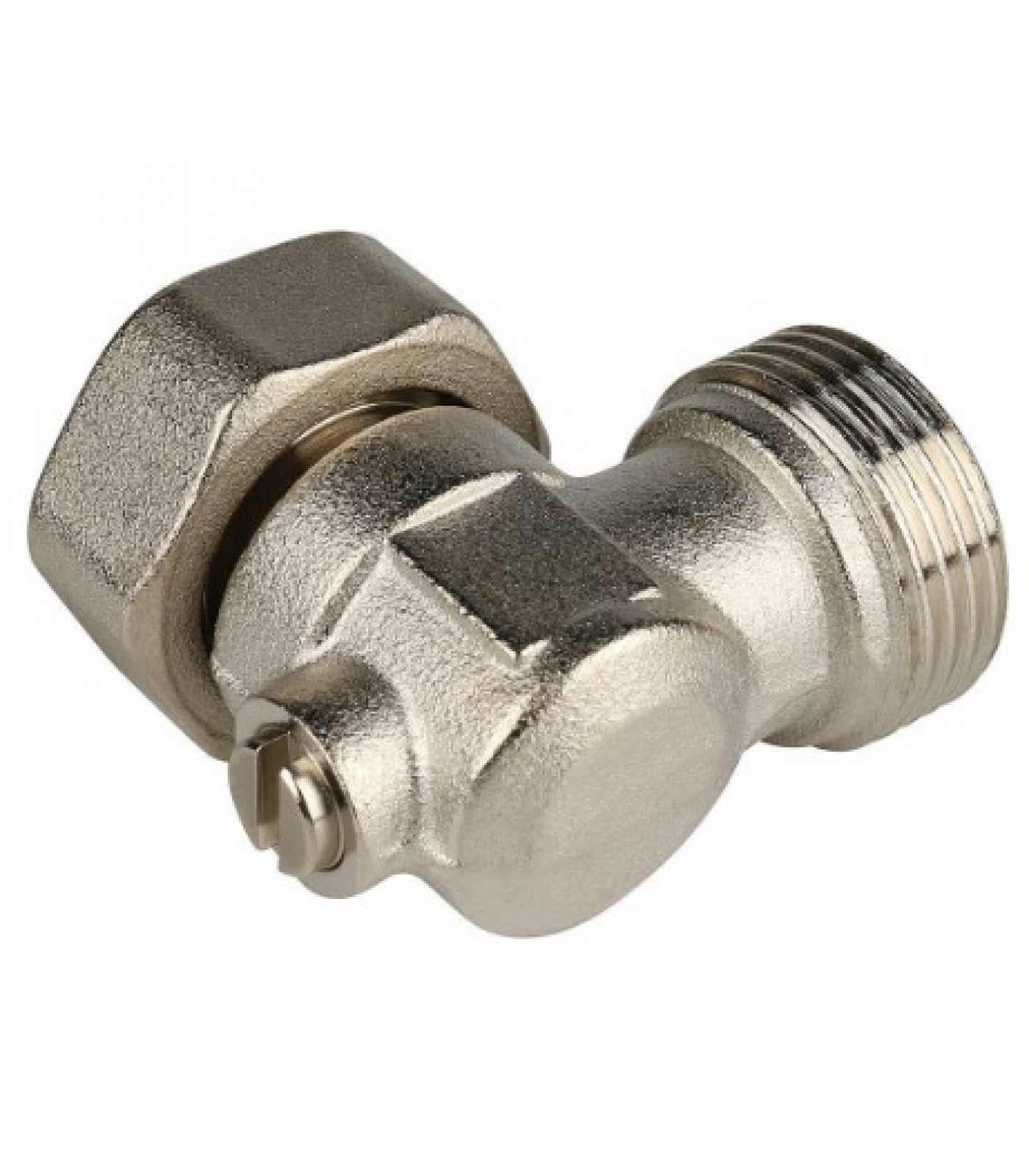

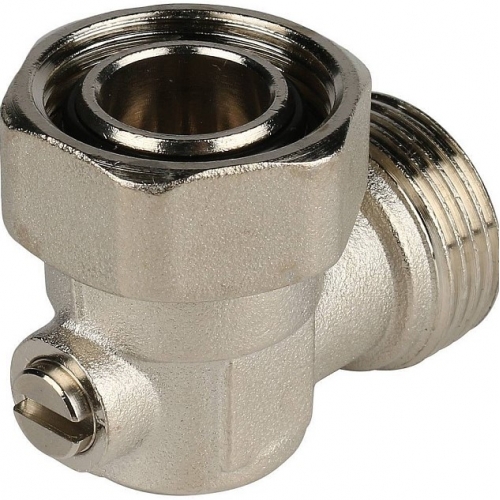

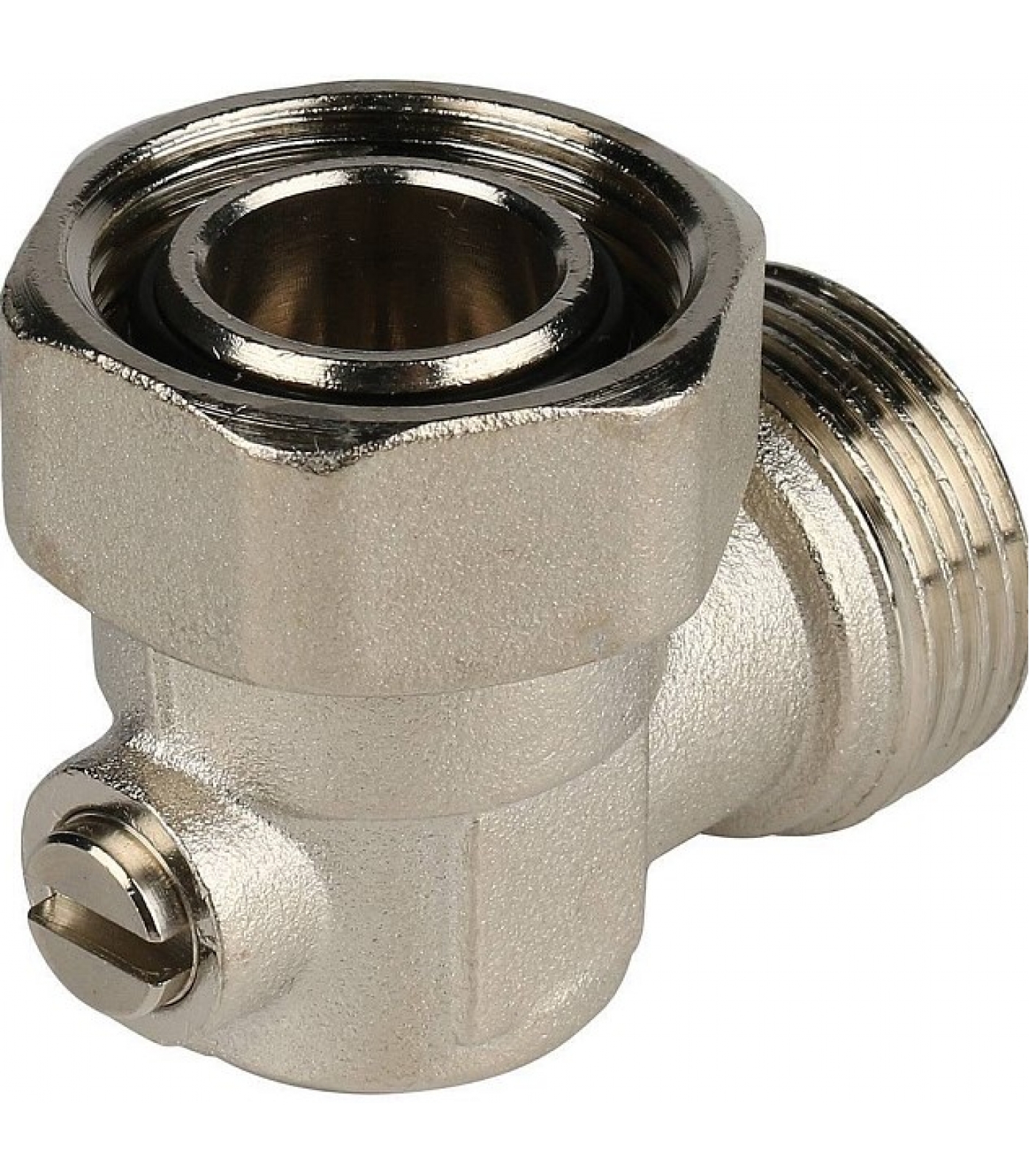

Узел нижнего подключения радиатора угловой 3/4" Stout одинарный

Клапан STOUT SVH угловой 3/4" одинарный для подключения радиаторов с нижними присоединительными патрубками при любом межосевом расстоянии.

SVH-0006-000020

Исполнение Угловой

Размер присоединительной резьбы, дюймы 3/4"

Резьба Для присоединения к радиатору внутренняя (накидная гайка), для подключения к трубопроводам наружная.

Номинальное давление 10 бар

Пробное давление 15 бар

Максимальная рабочая температура теплоносителя 120 °С

Условная пропускная способность гарнитуры 1,8 м3/ч, без учета Kv радиатора и встроенного терморегулятора (при его наличии)

Средний срок службы 10 лет

Гарантийный срок 5 лет

Клапан радиаторный запорно-присоединительный одинарный STOUT, тип SVH, предназначен для подключения к разводящим трубопроводам системы водяного отопления радиаторов с нижним расположением присоединительных патрубков при любом межосевом расстоянии между ними, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Клапан радиаторный запорно-присоединительный одинарный - состоит из латунного патрубка со встроенным шаровым запорным краном. На патрубках радиатора клапан фиксируется при помощи накидной гайки, герметичность соединения обеспечивает кольцевое уплотнение, установленное на верхнем штуцере. Для соединения с трубопроводами системы отопления, нижняя часть клапана оборудована наружной резьбой для присоединения компрессионных фитингов типа «Евроконус» (в комплект гарнитуры не входят и заказываются отдельно). У запорно-присоединительного клапана в угловом исполнении, корпус выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах.

Для поворота шаровых кранов, на штоке запорного механизма выполнены шлицы под плоские предметы, например, монету, отвертку, нож и др.
