Узел нижнего подключения радиатора угловой 3/4" Stout для двухтрубных систем

Узел нижнего подключения радиатора STOUT SVH угловой 3/4" для двухтрубной системы отопления, для подключения радиаторов с нижними присоединительными патрубками при межосевом расстоянии 50 мм.

SVH-0004-000020

Исполнение Угловой

Размер присоединительной резьбы, дюймы 3/4"

Резьба Для присоединения к радиатору внутренняя (накидная гайка), для подключения к трубопроводам наружная.

Номинальное давление 10 бар

Пробное давление 15 бар

Максимальная рабочая температура теплоносителя 120 °С

Условная пропускная способность гарнитуры 1,8 м3/ч, без учета Kv радиатора и встроенного терморегулятора (при его наличии)

Расстояние между присоединительными патрубками 50 мм

Средний срок службы 10 лет

Гарантийный срок 5 лет

Узел радиаторный запорно-присоединительный (Н-образный) STOUT для двухтрубной системы отопления, тип SVH, предназначен для подключения радиаторов с «донными» присоединительными патрубками к разводящим трубопроводам горизонтальной двухтрубной системы водяного отопления, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

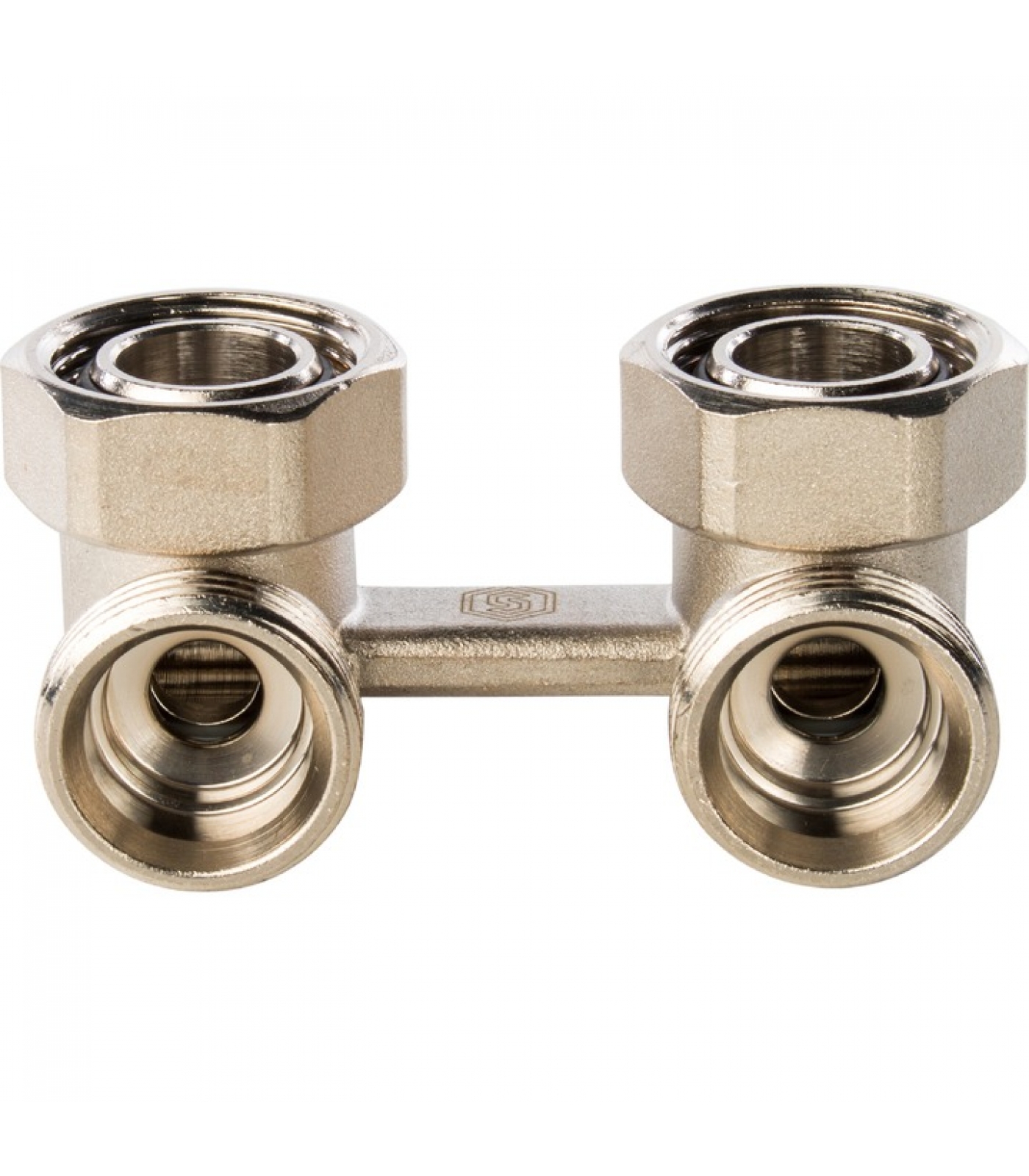

Запорно-присоединительный узел с для двухтрубной системы отопления - состоит из Н-образного корпуса со встроенными шаровыми запорными кранами. На патрубках радиатора узел фиксируется при помощи накидных гаек, герметичность соединения обеспечивает кольцевые уплотнения, установленные на верхних штуцерах. Для соединения с трубопроводами системы отопления, нижняя часть узла оборудована наружной резьбой для присоединения компрессионных фитингов типа «Евроконус» (в комплект гарнитуры не входят и заказываются отдельно). У запорно-присоединительного узла в угловом исполнении, корпус выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах.

Для поворота шаровых кранов, на штоке запорного механизма выполнены шлицы под плоские предметы, например, монету, отвертку, нож и др.
