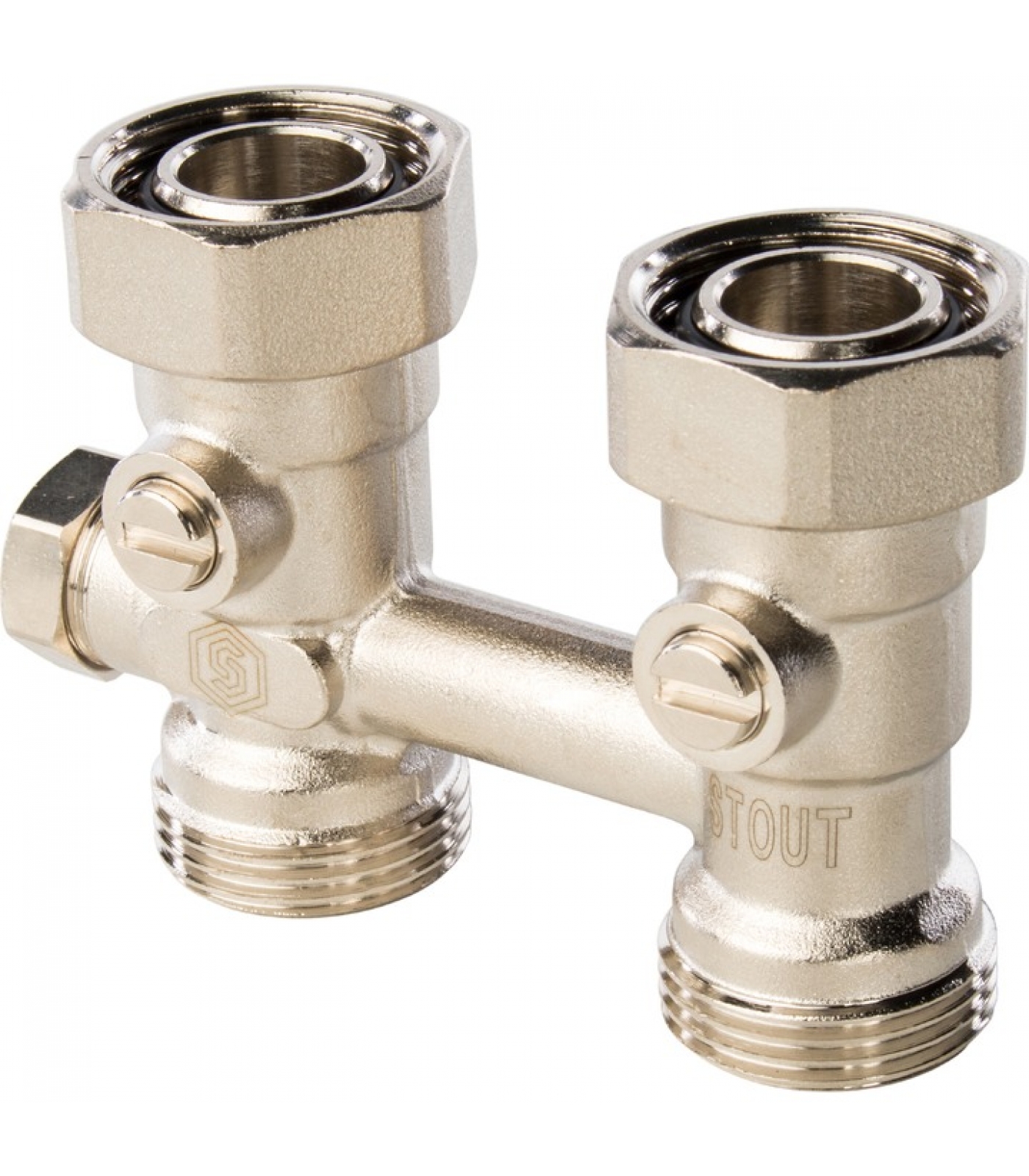

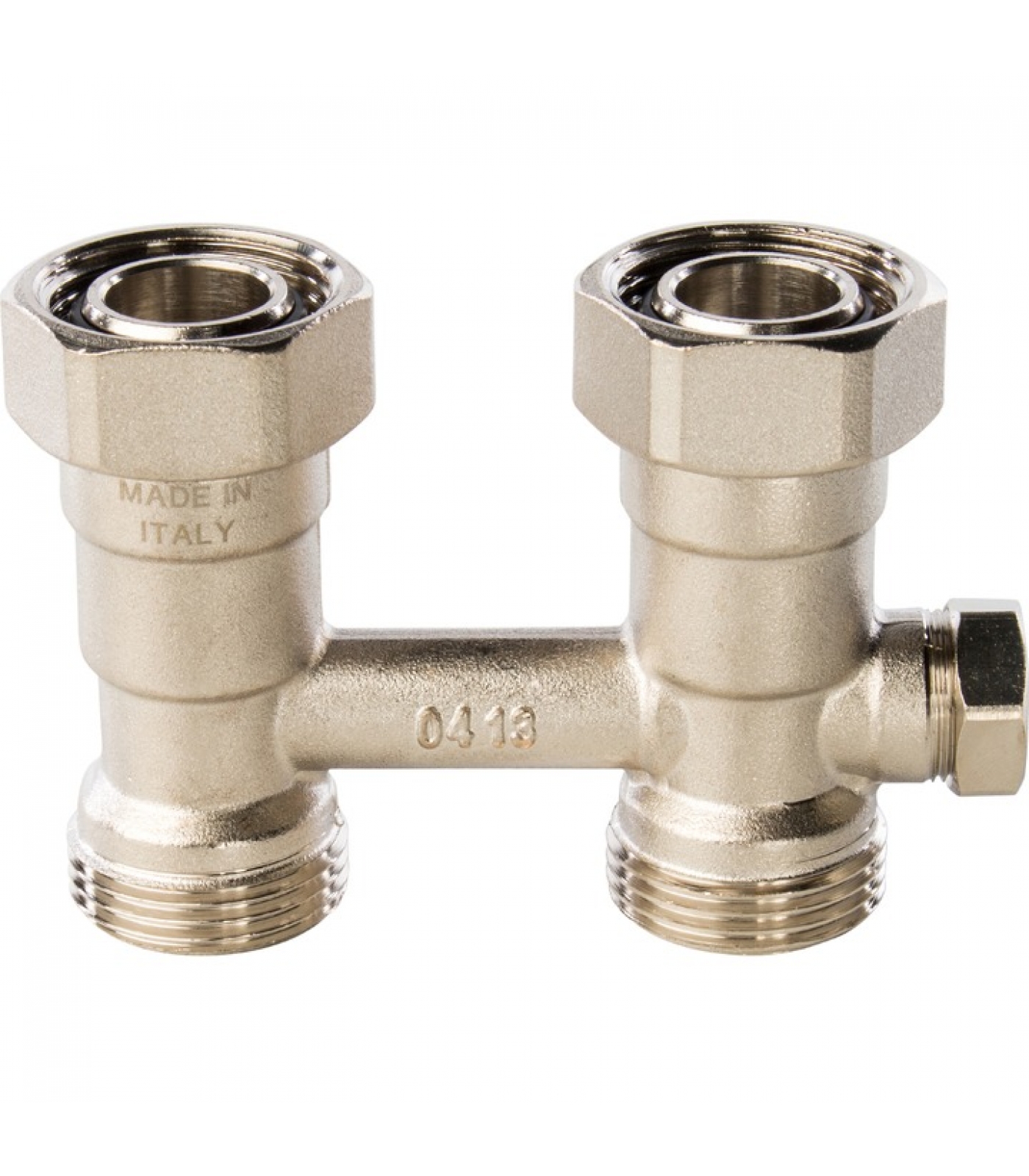

Узел нижнего подключения радиатора прямой 3/4" Stout с регулируемым байпасом

Узел нижнего подключения радиатора с регулируемым байпасом STOUT SVH прямой 3/4" для двухтрубной или однотрубной системы

отопления, для подключения радиаторов с нижними присоединительными патрубками при межосевом расстоянии 50 мм.

SVH-0001-000020

Исполнение Прямой

Размер присоединительной резьбы, дюймы 3/4"

Резьба Для присоединения к радиатору внутренняя (накидная гайка), для подключения к трубопроводам наружная.

Номинальное давление 10 бар

Пробное давление 15 бар

Максимальная рабочая температура теплоносителя 120 °С

Условная пропускная способность гарнитуры при полностью закрытом байпасе (в варианте для двухтрубной системы отопления) 3,8 м3/ч, без учета Kv радиатора и встроенного терморегулятора (при его наличии)

Условная пропускная способность полностью открытого байпаса гарнитуры 1,78 м3/ч

Условная пропускная способность гарнитуры при полностью открытом байпасе (в варианте для однотрубной системы отопления) 5,58 м3/ч, без учета Kv радиатора и встроенного терморегулятора (при его наличии)

Расстояние между присоединительными патрубками 50 мм

Средний срок службы 10 лет

Гарантийный срок 5 лет

Узел радиаторный запорно-присоединительный (Н-образный) с регулируемым байпасом STOUT, тип SVH, предназначен для подключения радиаторов с нижним расположением присоединительных патрубков к разводящим трубопроводам однотрубной и двухтрубной системы водяного отопления, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Запорно-присоединительный узел с регулируемым байпасом является универсальным - состоит из Н-образного корпуса со встроенными шаровыми запорными кранами. На патрубках радиатора узел фиксируется при помощи накидных гаек, герметичность соединения обеспечивают кольцевые уплотнения, установленные на верхних штуцерах. Ниже шаровых кранов, между подающим и обратным патрубком узла, находится перемычка-байпас, которая используется в случае применения узла в однотрубной системе отопления. Перемычка имеет устройство, позволяющее регулировать степень ее открытия. Снаружи шток регулирующего устройства закрыт защитным колпачком. Для соединения с трубопроводами системы отопления, нижняя часть узла оборудована наружной резьбой под присоединение компрессионных фитингов типа «Евроконус» (в комплект гарнитуры не входят и заказываются отдельно). У запорно-присоединительного узла в угловом исполнении, корпус выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах. Для поворота шаровых кранов, на штоке запорного механизма выполнены шлицы под плоские предметы, например, монету, отвертку, нож и др.
