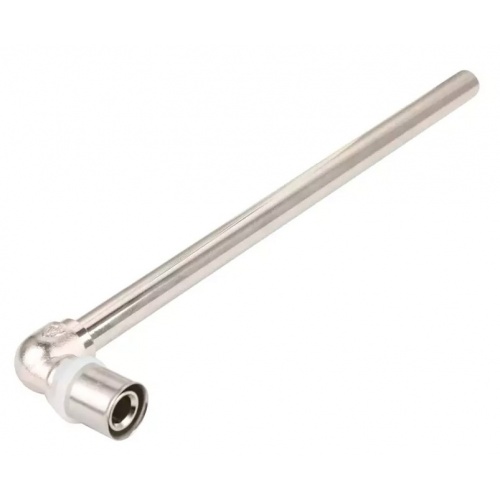

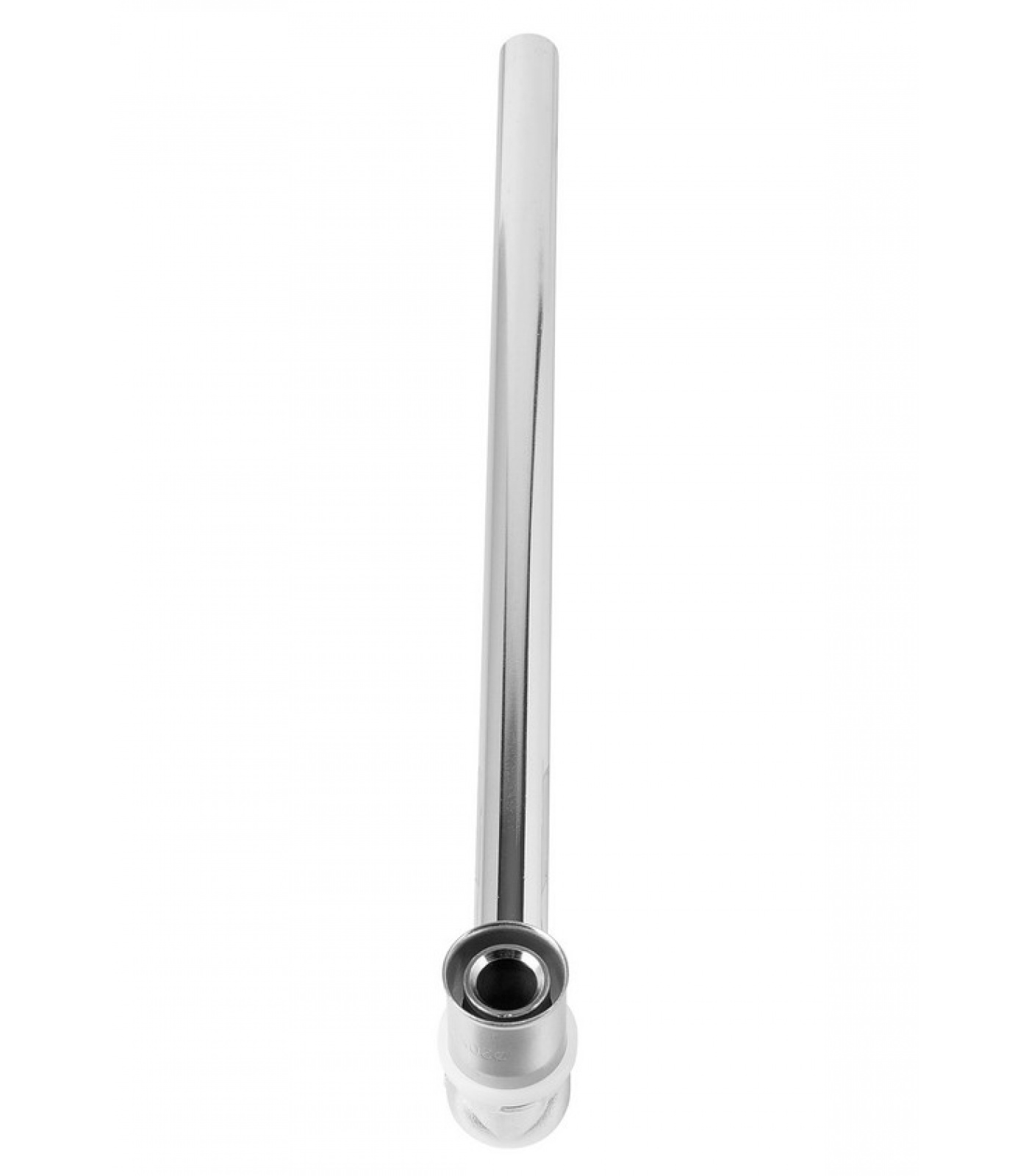

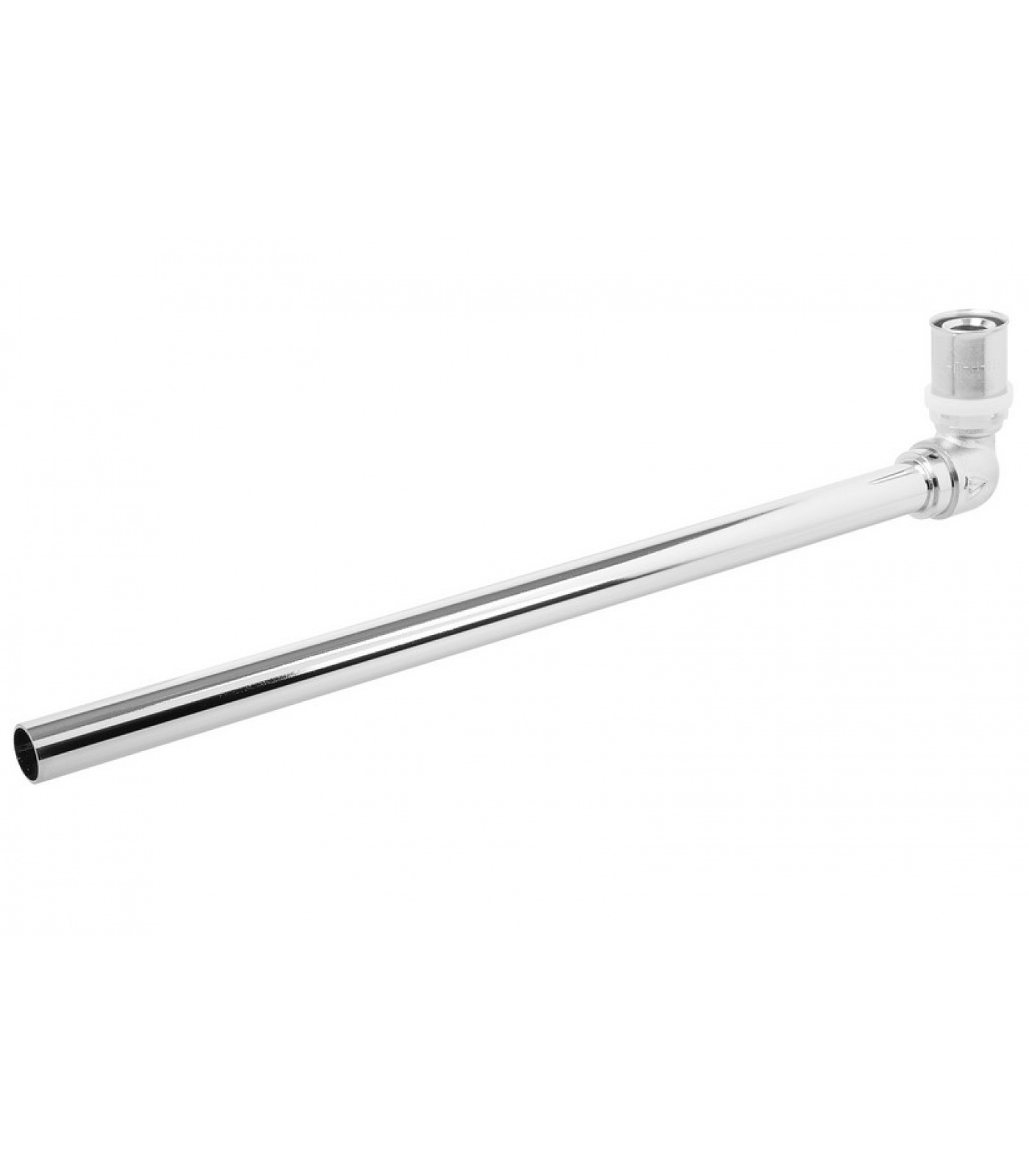

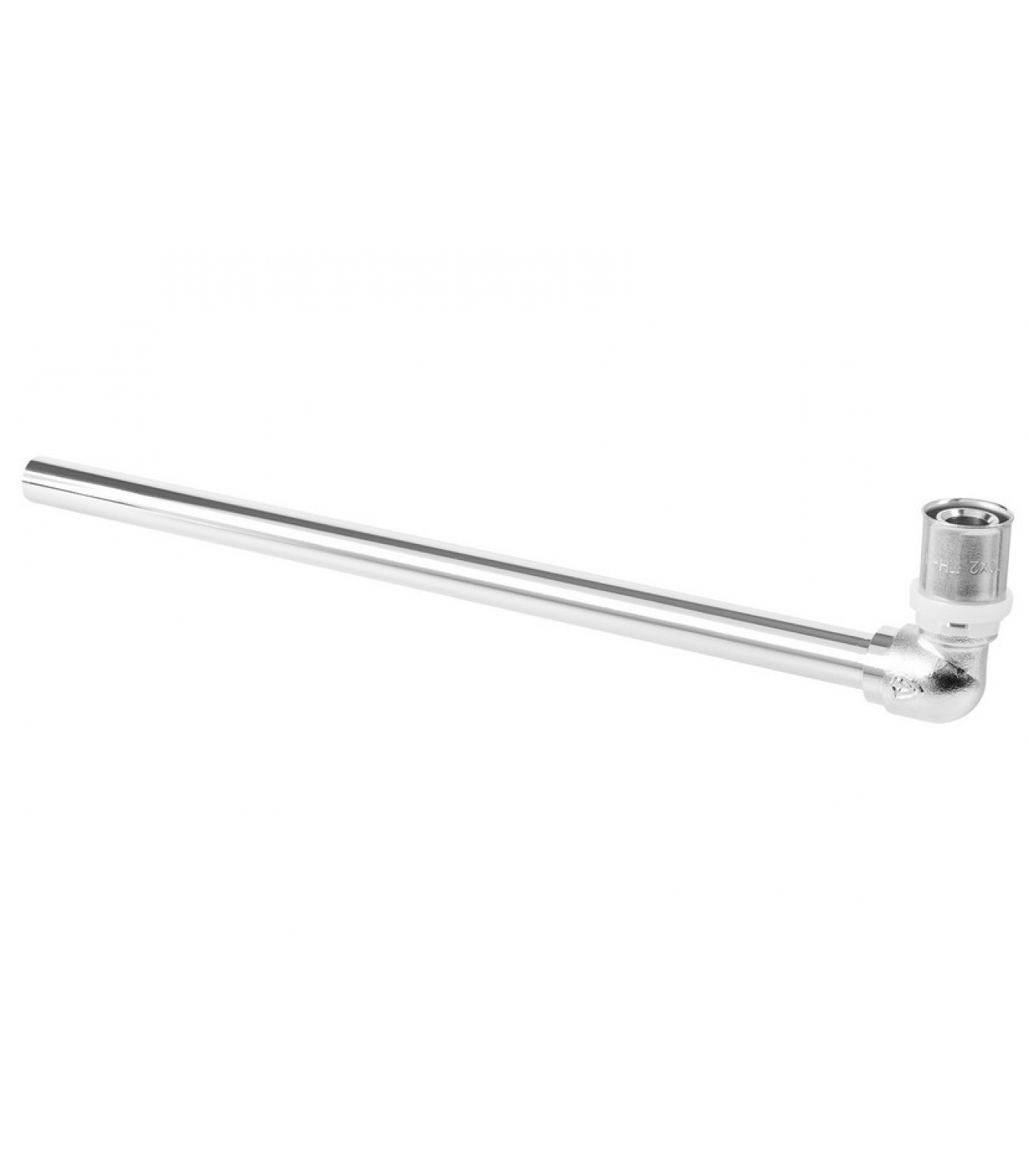

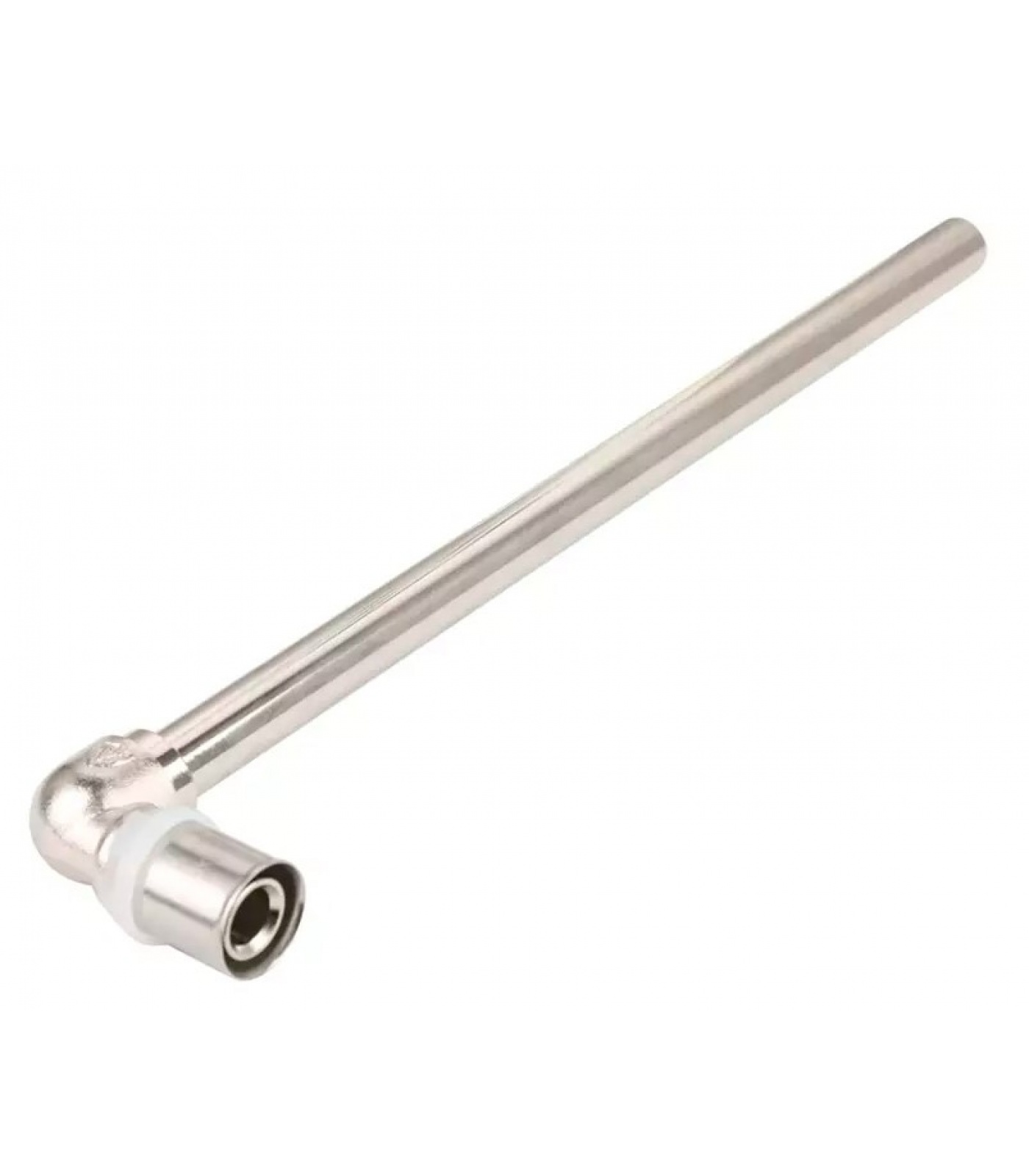

Угольник пресс 20 х 15 мм с прямой трубкой 30 см для радиатора Vieir

Угловой пресс-фитинг с хромированной латунной трубкой (наружный диаметр – 15, толщина стенки – 1 мм) для подключения отопительного прибора к разводке из металлополимерных труб.

Vieir VRKL2015

Размер 20 х 15 мм, 30 см

Соединитель совместим с металлополимерными трубами и полимерными трубами, имеющими следующие геометрические параметры:

Наружный диаметр трубы, мм 20

Толщина стенки трубы, мм 2,0

Толщина алюминия (не более), мм 0,4

Номинальное давление, PN при Т = 20°С бар 25

Рабочее давление бар 10

Рабочая температура среды °С 115

Макс. температура рабочей среды (авар.) °С 130

Тип насадки пресс - инструмента  ТН (по каталогу REMS)

Тип резьбы на переходных фитингах  трубная по ГОСТ 6357, класс точности «В»

Материал корпуса фитингов  Латунь CW617N горячештампованная

Материал уплотнительных колец  EPDM

Материал корпуса пресс-гильзы  нерж. сталь AISI 304

Классы эксплуатации Гост 1;2;4;5;ХВ

Латунные обжимные пресс-фитинги ViEiR предназначены для соединения многослойных металлопластовых труб (PE-X/AL/PE-X, PE/AL/PE, PE-Х/AL/PE, PE/AL/PE-RT и т.п.).

Латунные обжимные пресс-фитинги ViEiR применяются для монтажа трубопроводов горячего и холодного водоснабжения, радиаторного и напольного отопления, технологических трубопроводов (транспортирующих жидкости и газы не агрессивные к материалам фитингов).

Системы трубопроводов на базе обжимных пресс-фитингов Vieir легко и быстро собираются, обладают высокой степенью надежности так как материалы фитинга долговременно выдерживают воздействие высоких температур и давления.

Обжимные пресс-фитинги не имеющие резьбовых соединений являются неразборными, что позволяет размещать такие соединения в стяжках пола или в стенах.

Пресс-фитинг включает в себя:

Корпус из горячештампованной никелированной латуни марки CW617N. На штуцере пресс-фитинга имеются поперечные ребра и канавки предназначенные для увеличения сцепления фитинга с внутренним слоем трубы. Две кольцевые прокладки из EPDM расположенные в проточенных канавках увеличивают герметичность соединения. Фиксатор из нейлона исключает контакт корпуса фитинга и алюминиевого слоя трубы и выполняет функцию диэлектрической прокладки, которая предотвращает электрохимическую реакцию (гальваническую пару) между алюминием и латунью. Прямоугольные «окошки» на фиксаторе предназначены для визуального контроля посадки трубы в гильзе на штуцер фитинга. Пресс-гильза с монтажным раструбом. Монтажный буртик на пластиковом фиксаторе служит для точной фиксации пресс – насадки инструмента на фитинге, а монтажный раструб на пресс-гильзе облегчает процесс вставки фитинга в трубу.
