Трехходовой смесительный клапан Vieir 1"вр, 11.57м3/ч
Трехходовой смесительный клапан Vieir 1"вр, 11.57м3/ч
13
2200 2 200 ₽
+ 22 Бонусных рублей
Производитель: Vieir
Артикул: VR177
Доступность: 13 шт
Код товара: 00-00023105
Габариты (ДxШxВ): 9x9x10 см.
Артикул: VR177
Доступность: 13 шт
Код товара: 00-00023105
Габариты (ДxШxВ): 9x9x10 см.
Штрих-код страницы товара:
Наличие в магазинах:
Отправить другу:
Перемещение товара из магазина в магазин - после оплаты заказа.
Изображение может отличаться от оригинального товара.
Изображение может отличаться от оригинального товара.

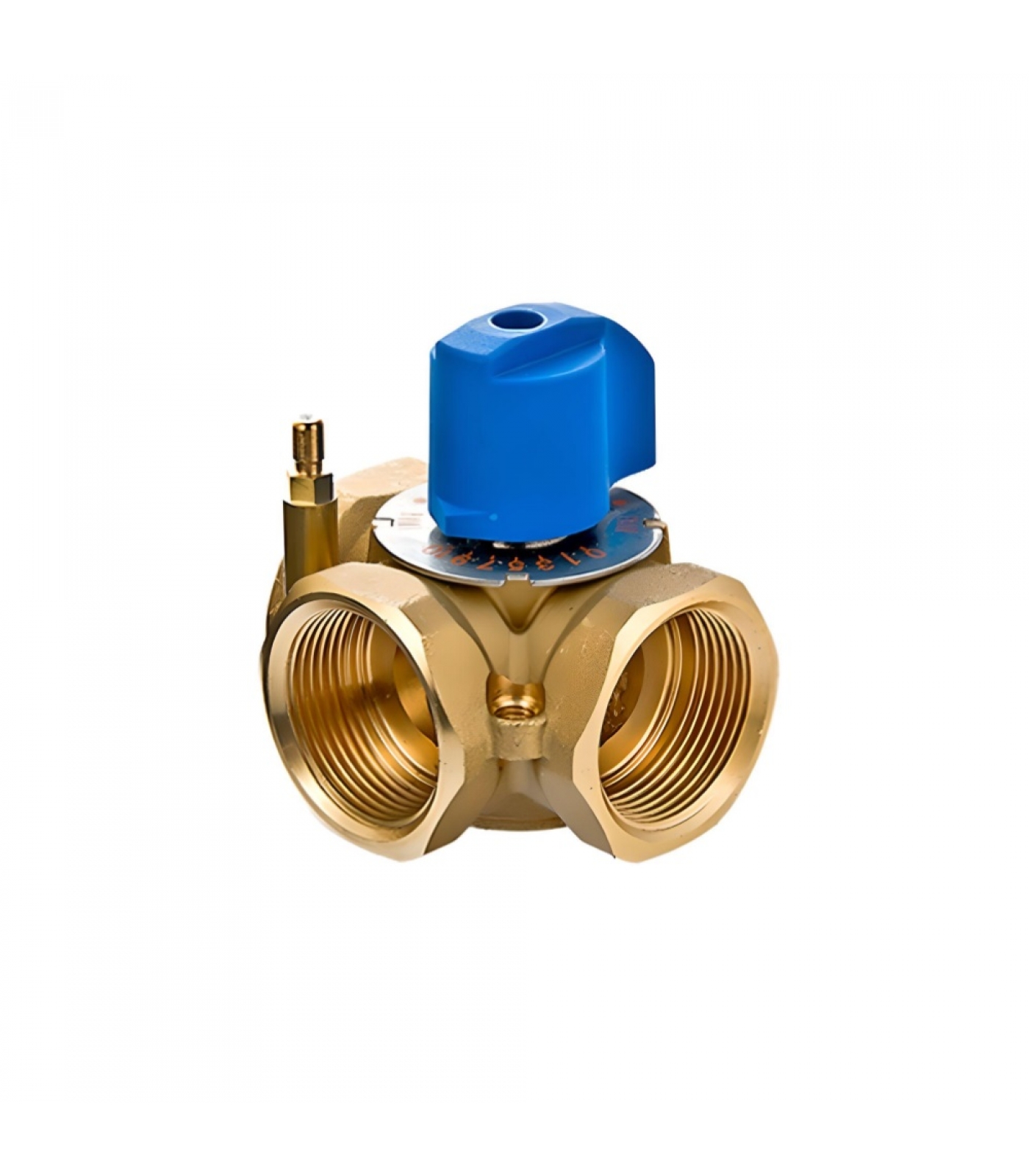

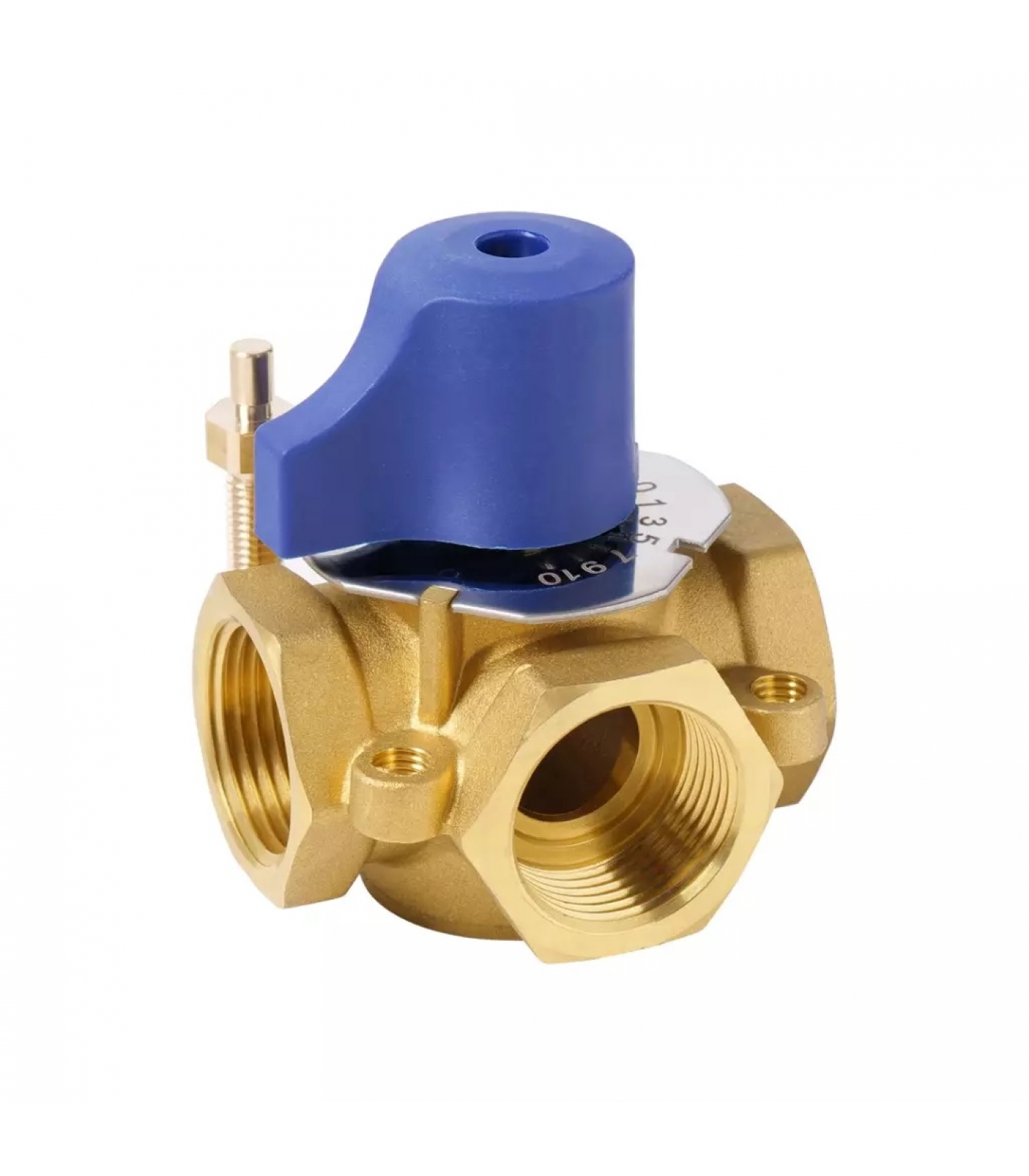

Клапан смесительный трехходовой поворотный Vieir VR177 предназначен для использования в смесительных и разделительных узлах климатических систем для распределения потоков жидкости.
Основное назначение клапана – смешение или разделение потоков.
Регулирование клапаном может осуществляться как вручную, так и с помощью серводвигателя с крутящим моментом не менее 5Нм (рекомендуются серводвигатели VR294 и VR298).
В качестве рабочей жидкости может использоваться вода и водногликолевые смеси.
Клапан состоит из латунного корпуса (CW617N) и латунного штока с сегментным затвором (CW614N). Уплотнение штока и затвора выполнено из двух колец из EPDM PEROX. При этом верхнее кольцо в случае протечки может быть заменено без осушения клапана. Рукоятка ручного управления, выполняется из стеклонаполненного нейлона (РА+30%АМ). Пластина градуировочной шкалы выполнена из нержавеющей стали AISI304.

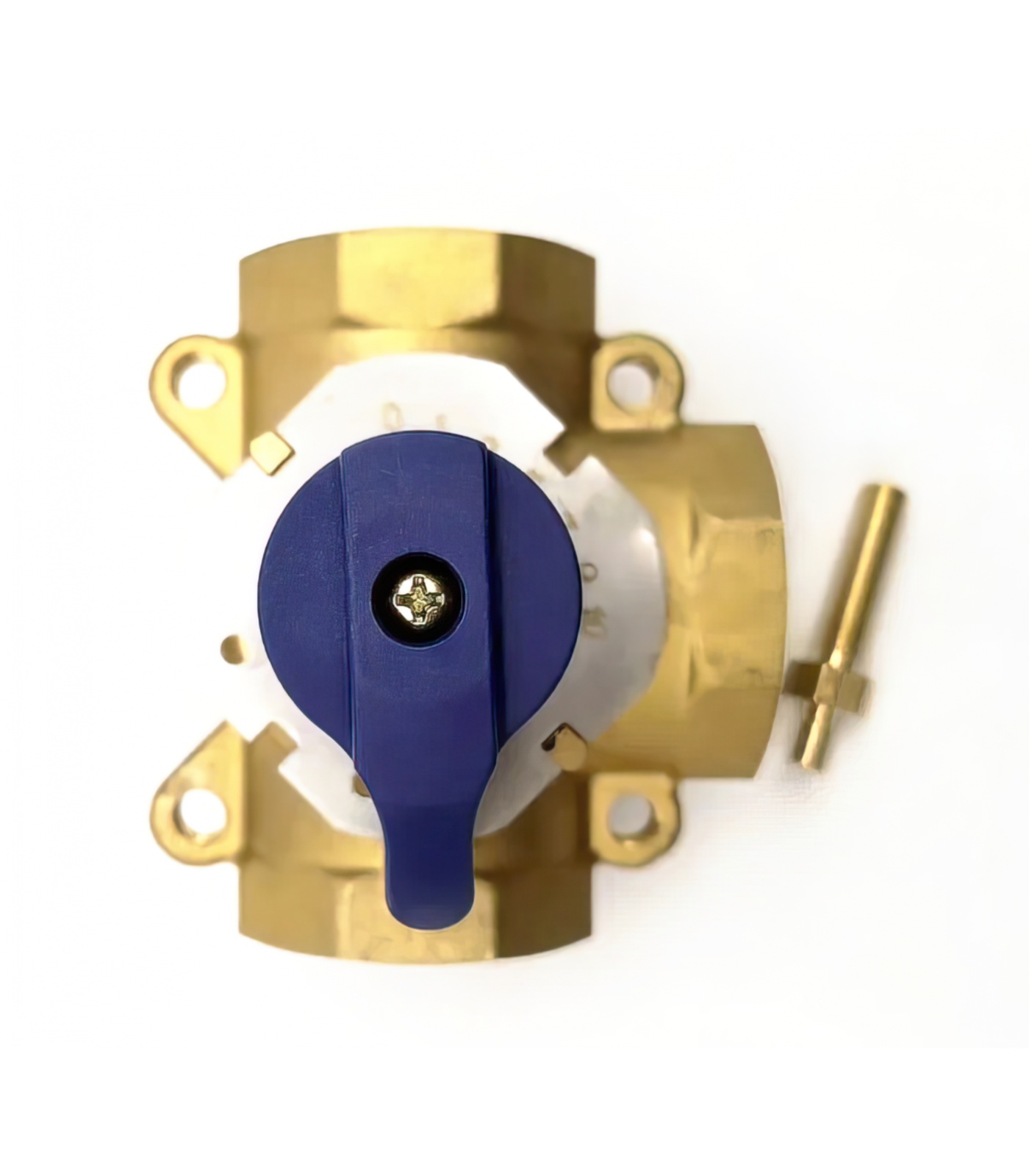

На корпусе клапана имеются резьбовые ушки, в которые, в случае необходимости, вставляются шпильки-фиксаторы, предотвращающие вращение сервопривода.
Поворачиваясь, заслонка перекрывает один из боковых выходов, одновременно открывая центральный, и наоборот. Рабочий ход заслонки 90°.
Трехходовой смесительный клапан может легко адаптироваться как к правосторонней, так и левосторонней установке. Клапан не требует никакого техобслуживания.
Клапан не обеспечивает герметичное перекрытие потоков. Степень негерметичности 0,5%.
Техническая характеристика:
Номинальный диаметр DN 25 мм
Размер присоединительных резьба 1" внутренняя
Условная пропускная способность (положение «10» регулятора) Kvs 11.57 м3/ч
Рабочее давление 1,0 МПа
Пробное давление 1,5 МПа
Рабочая среда Вода, водный раствор гликолей (до 50 %)
Максимальная температура рабочей среды 120 ºС
Крутящий момент для выбора сервопривода не менее 5 Нм
Рабочий ход заслонки 90 градусов
Стандарт резьбы ГОСТ 6357-81
Характеристики
| Вид соединения | Резьбовой |
| Вид товара (товар) | Регулирующая арматура |
| Высота. см | 10 |
| Габаритность | Среднегабаритный |
| Гарантия | 7 лет |
| Диаметр подключения, дюйм | 1 |
| Длина. см | 9 |
| Максимальная рабочая температура, C | 120 |
| Максимальное рабочее давление, бар | 10 |
| Материал | Латунь |
| Материал уплотнения | EPDM |
| Материал штока | Латунь |
| Монтаж | Резьба |
| Область применения | Автономное отопление |
| Пропускная способность клапана, м3/ч | 11.5 |
| Рабочая среда | Вода, Гликоль раствор |
| Резьба | Внутренняя |
| Рукоятка | Ручка флажок |
| Способ монтажа | Резьба |
| Страна | Китай |
| Тип | Клапан |
| Тип товара (товар) | Клапаны смесительные трехходовые |
| Цвет | Латунный |
| Ширина. см | 9 |
