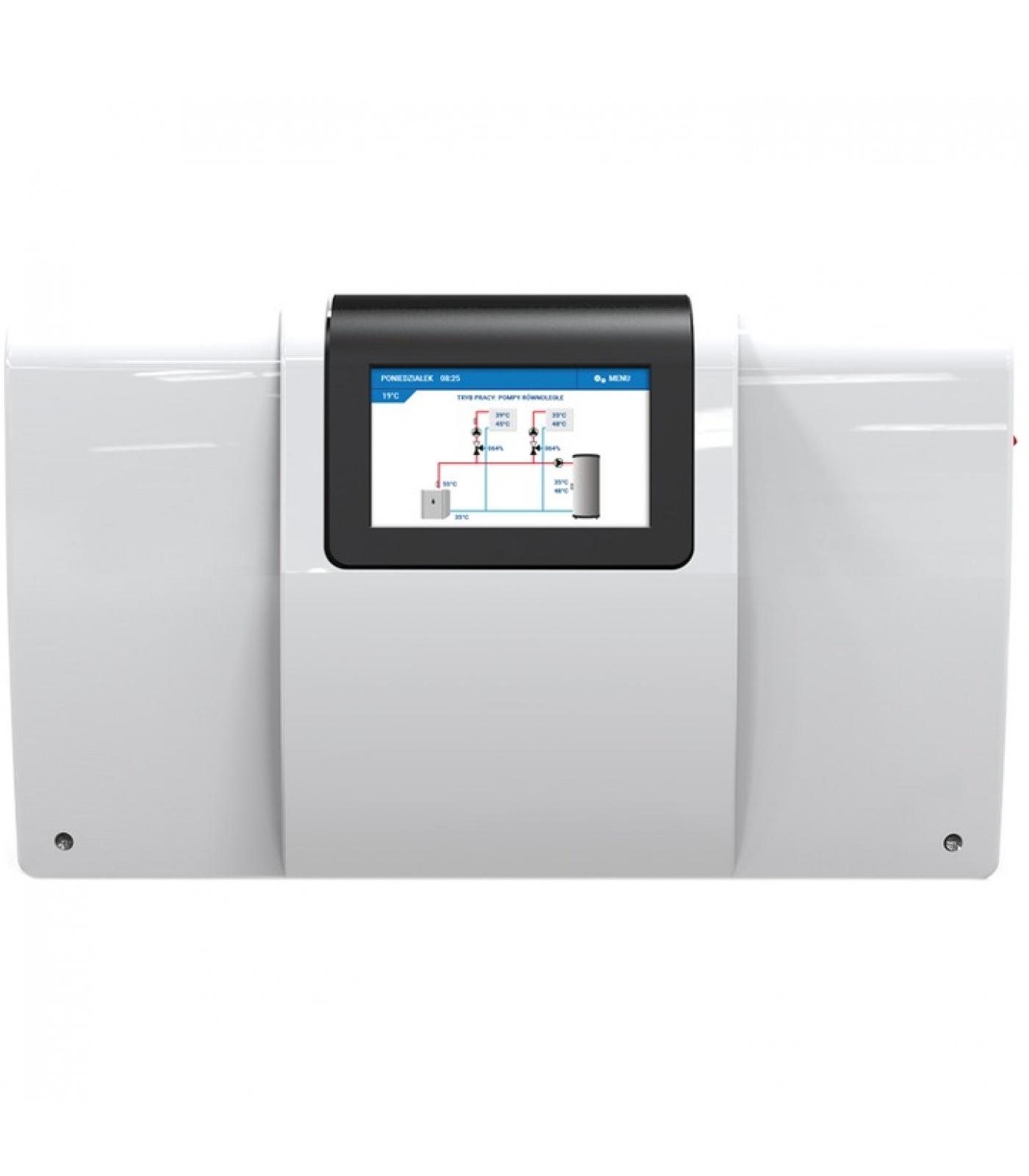

Контроллер для управления 2-мя смесительными клапанами i-2 STOUT

Контроллер i-2 STOUT – может быть дооснащен модулями расширения i-1m (не более 2) для управления дополнительными отопительными контурами со смесительными клапанами.

Контроллер поддерживает функцию качественного регулирования тепловой мощности системы отопления (погодозависимый режим), режим работы с постоянной температурой подачи теплоносителя, имеет еженедельную программу и может работать с регулятором температуры или комнатным переключающим термостатом. Функция контроля температуры обратного теплоносителя позволяет защитить котел от низкотемпературной коррозии и нежелательных режимов работы.

Благодаря расширенному программному обеспечению контроллер может выполнять следующий ряд функций:

• Трехточечное управлением приводом трех – или четырехходового смесительного клапана;
• Управление работой насосов отопительных контуров;
• Управление насосом ГВС;
• Защита от слишком высокой температуры теплоносителя в котле и слишком низкой температуры теплоносителя, возвращающегося в котёл;
• Погодозависимое управление;
• Недельное управление;
• Два беспотенциальных реле;
• Два реле под напряжением;
• Работа с тремя комнатными переключающими термостатами и регуляторами температуры с RS-связью;
• Работа с комнатным регулятором с RS коммуникацией;
• Возможность подключения модуля ST- 507 Ethernet или WiFi RS — делают возможным управление функциями контроллера и просмотр текущих параметров с помощью Интернет.
• Возможность дооснащения модулями расширения i-1m (не более 2) для управления дополнительными отопительными контурами со смесительными клапанами;
• Возможность управления котлами, работающими в каскаде;

Напряжение питания, В 230 (±10%)

Частота, Гц 50

Потребляемая мощность, Вт 10

Нагрузка выхода клапана, А 0,5

Нагрузка выхода насоса, А 0,5

Нагрузка беспотенциального реле, А 0,5

Макс. нагрузка - контакт напряжения, А 1

Температурная стойкость датчика,

оС От -30 до 99

Частота, МГц 868

Стандарт беспроводной передачи данных IEEE 802.11 b/g/n

Максимальная мощность передачи, мВт < 25

Предохранитель, А 6,3

Используемые датчики

• KTY-81-210 (25°C – 2000 Ω)
• PT-1000 (0°C – 1000 Ω)

Относительная влажность, % 60

Класс защиты, IP 20

Диапазон допустимых температур окружающей среды, оС От +5 до +50

Средний срок службы, лет 10
