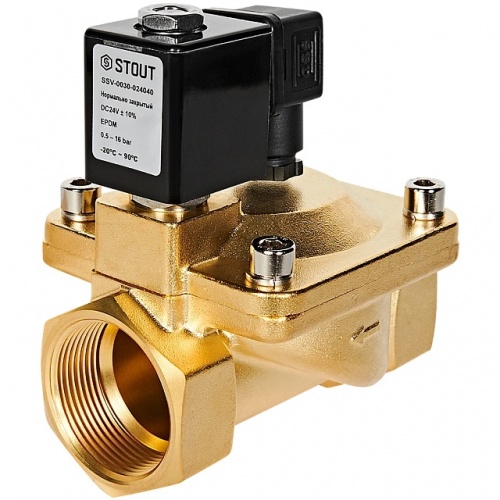

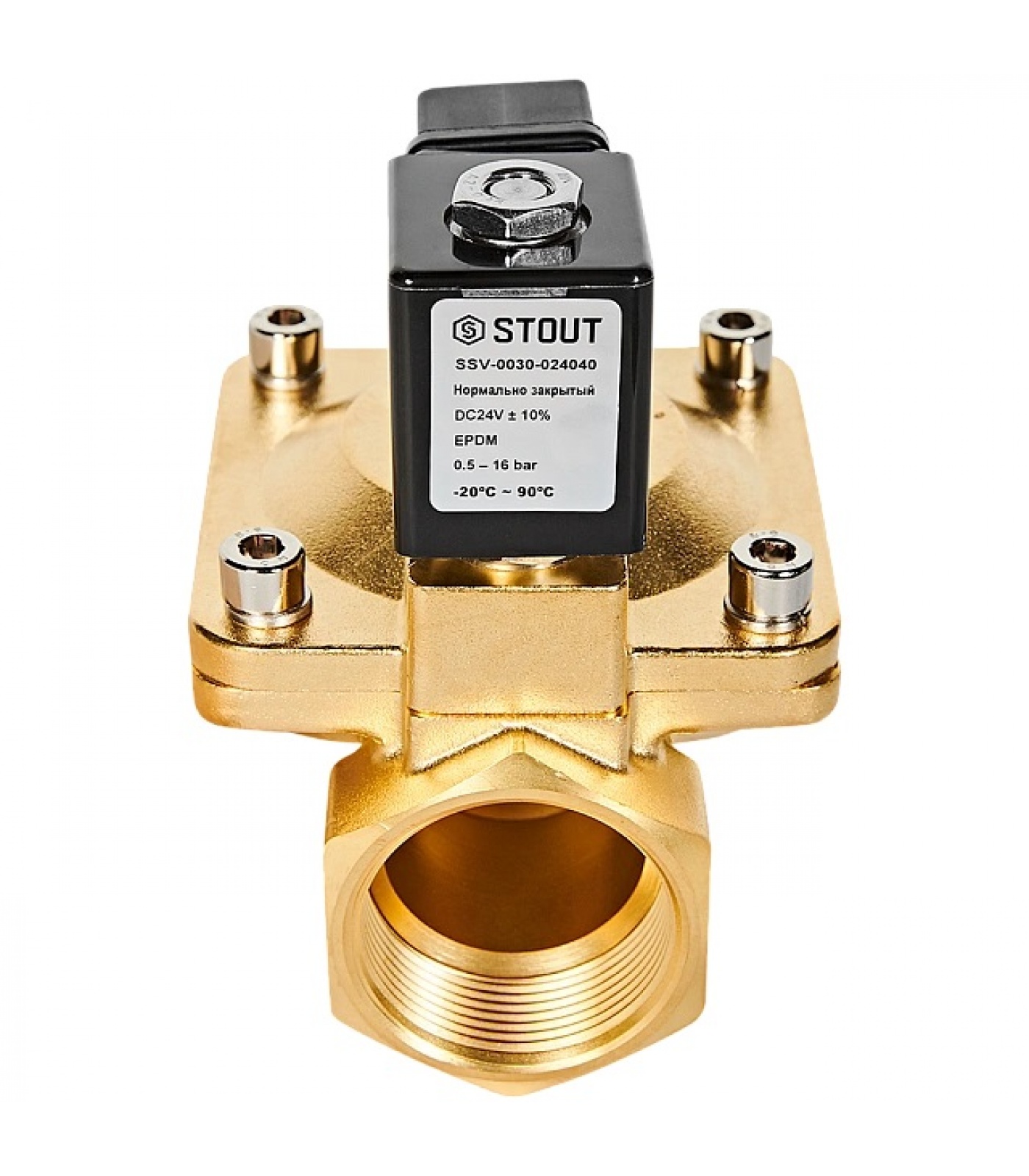

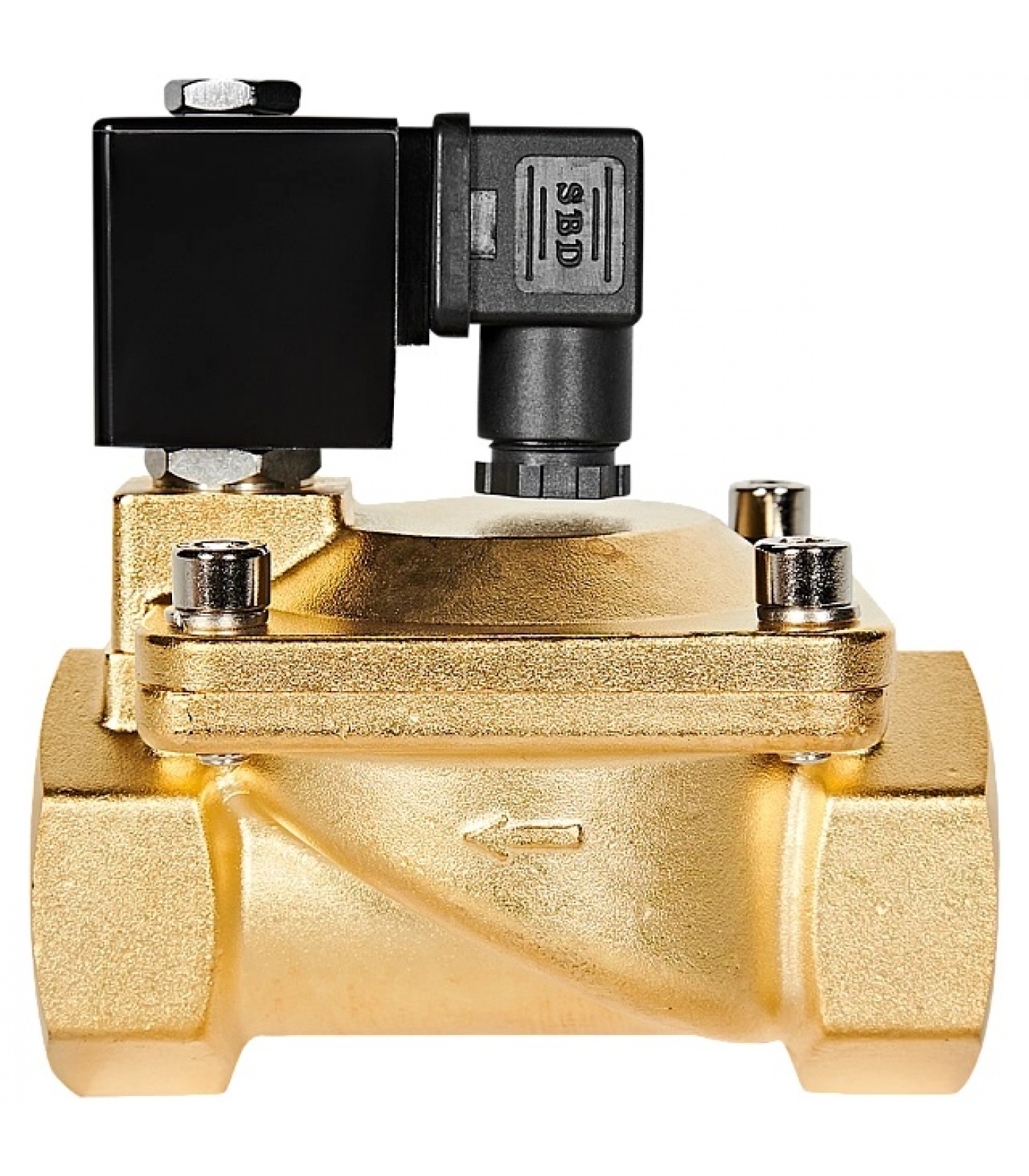

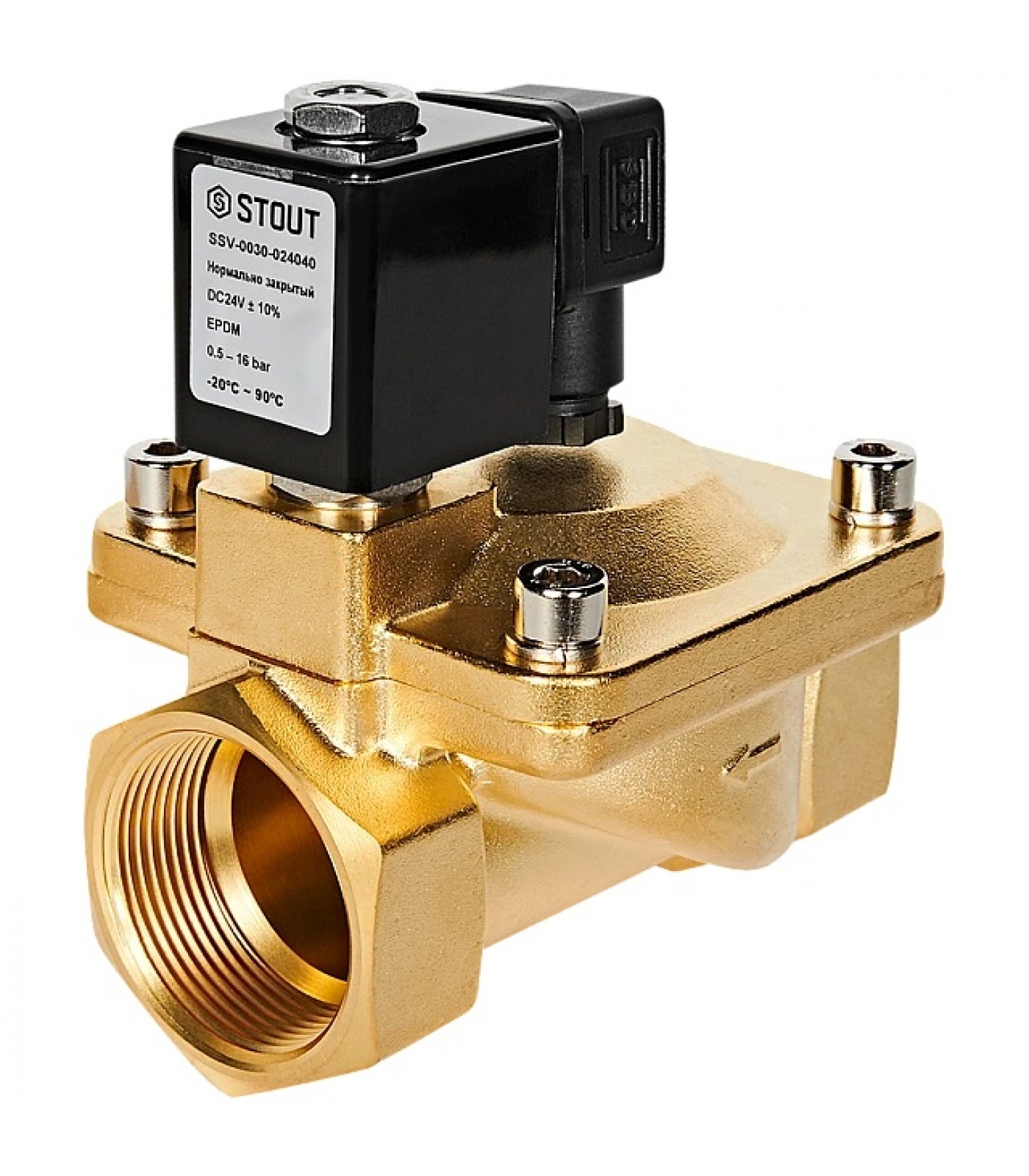

STOUT Клапан соленоидный (электромагнитный), непрямого (пилотного) действия, НЗ, 24В, G1 1/2, EPDM

Клапаны двухпозиционные электромагнитные (Соленоиды) непрямого действия STOUT,тип SSV0030 нормально закрытый (НЗ) и SSV-0040 нормально открытый (НО), предназначены для автоматического управления потоками среды, не агрессивной к материалам клапана (воды, масла, нейтральных газов и т. д.).

Принцип действия клапана. Между входным и выходным патрубком клапана установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана. Управление мембраной осуществляется при помощи открытия и закрытия перепускных управляющих каналов малого сечения, которые соединены с надмембранным пространством. Открытие/закрытие управляющего канала осуществляется сердечником клапана, который приводится в действие катушкой (соленоидом). У НЗ клапана сердечник перекрывает управляющий канал, мембрана перекрывает рабочее седло, когда подается напряжение на катушку клапана происходит открытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение, открывая основной проток через клапан. У НО клапана управляющий канал открыт, мембрана не прижата к седлу и есть проток через рабочее седло клапана, когда подается напряжение на катушку клапана происходит закрытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение закрывая основной проток через клапан.

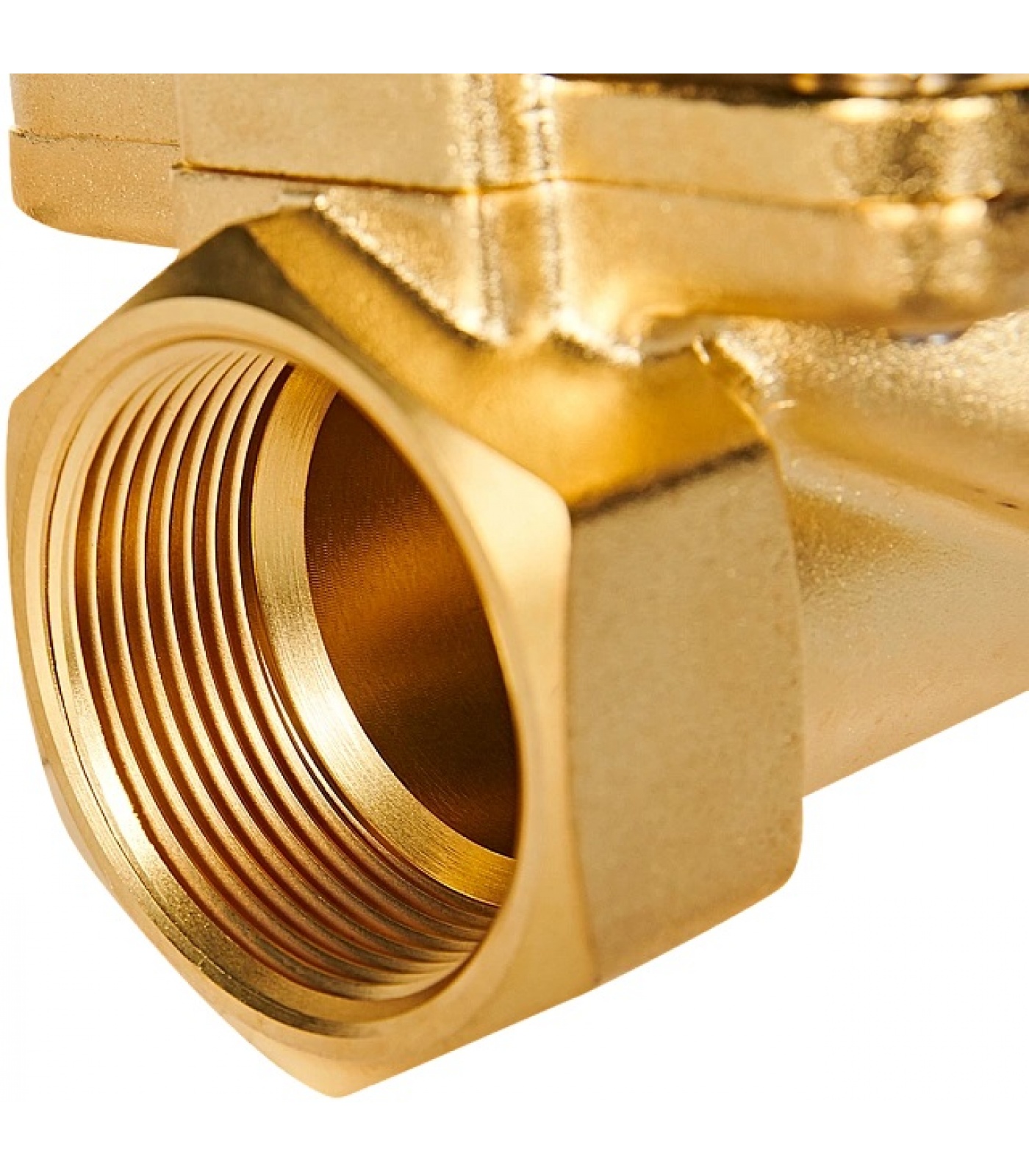

Клапан двухпозиционный электромагнитный непрямого действия имеет корпус с входным и выходным резьбовыми патрубками, катушку (соленоид), подвижный сердечник, мембрану, рабочий патрубок (седло).

Характеристика:

Пропускная способность клапана (Kvs), м3/ч 30

Направление Инженерная сантехника

Вид арматуры электромагнитные клапаны

Область применения для дома, для квартиры

Стандарт подключения, дюйм 1 1/2

Тип клапана электромагнитный

Исполнение нормально закрытый

Рабочая среда вода, воздух, масло

Подгруппа Электромагнитные клапаны

Материал пружины нержавеющая сталь

Дополнительно непрямого (пилотного) действия

Назначение для водоснабжения, для отопления

Основной материал латунь

Макс. рабочее давление, бар 16

Входное напряжение, В 24

Диапазон рабочей температуры, °С от -5 до 80

Код производителя SSV-0030-024040
