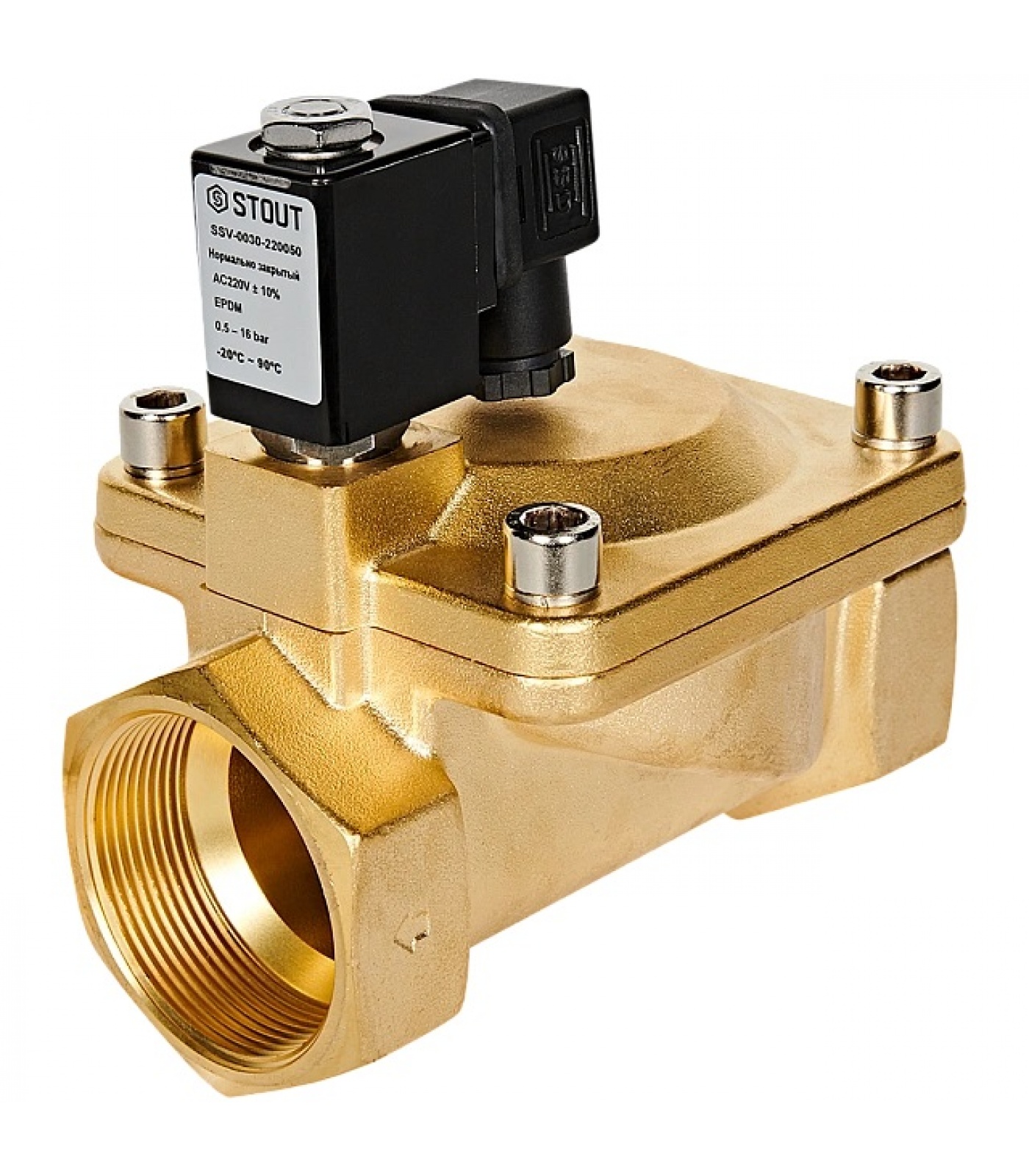

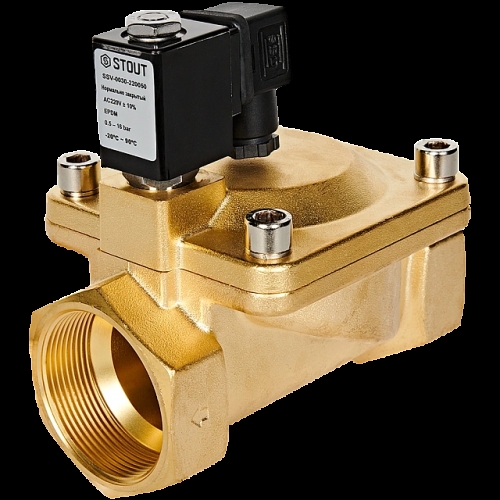

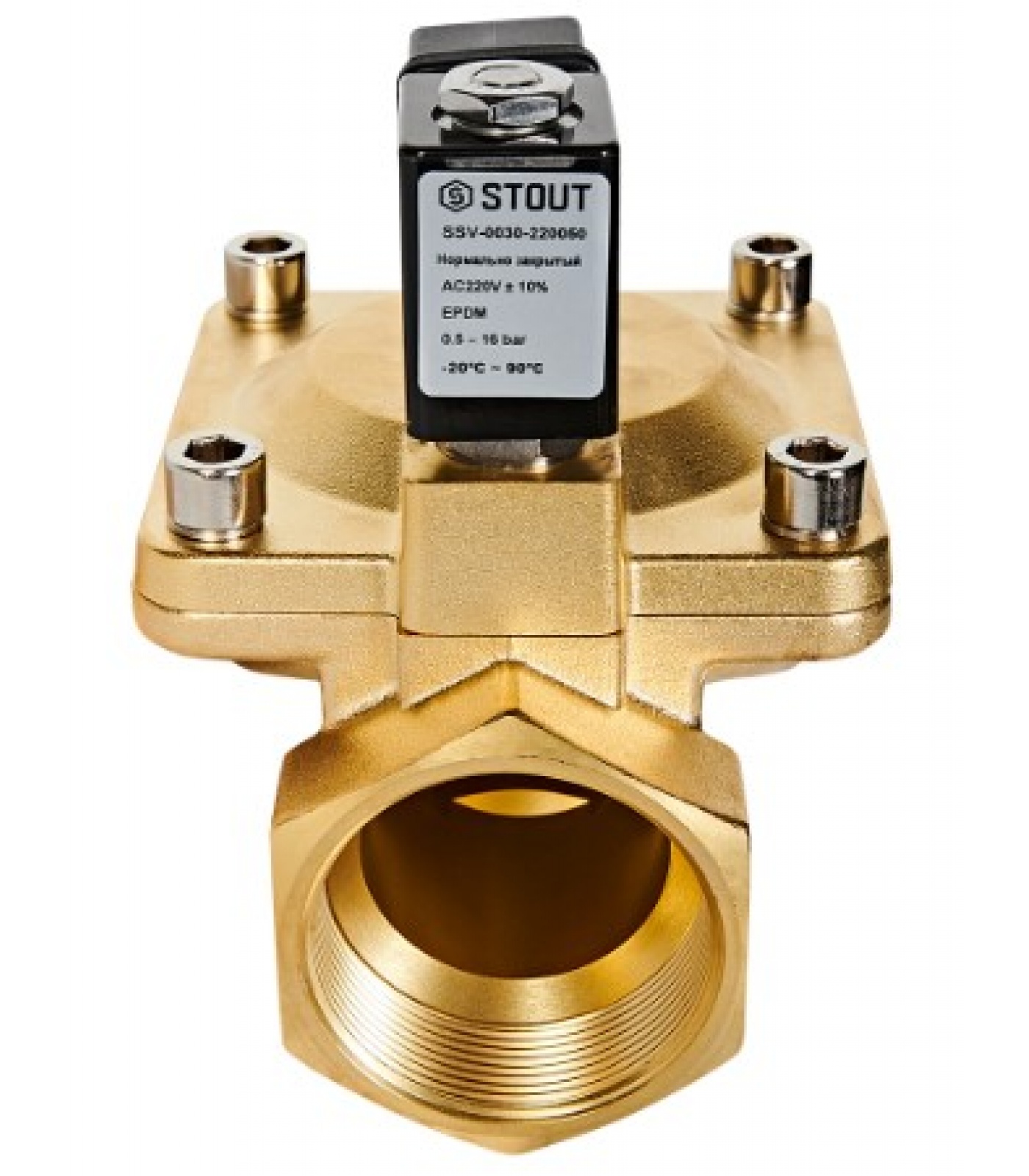

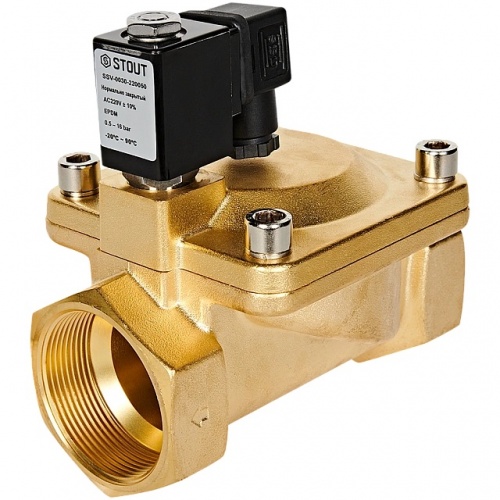

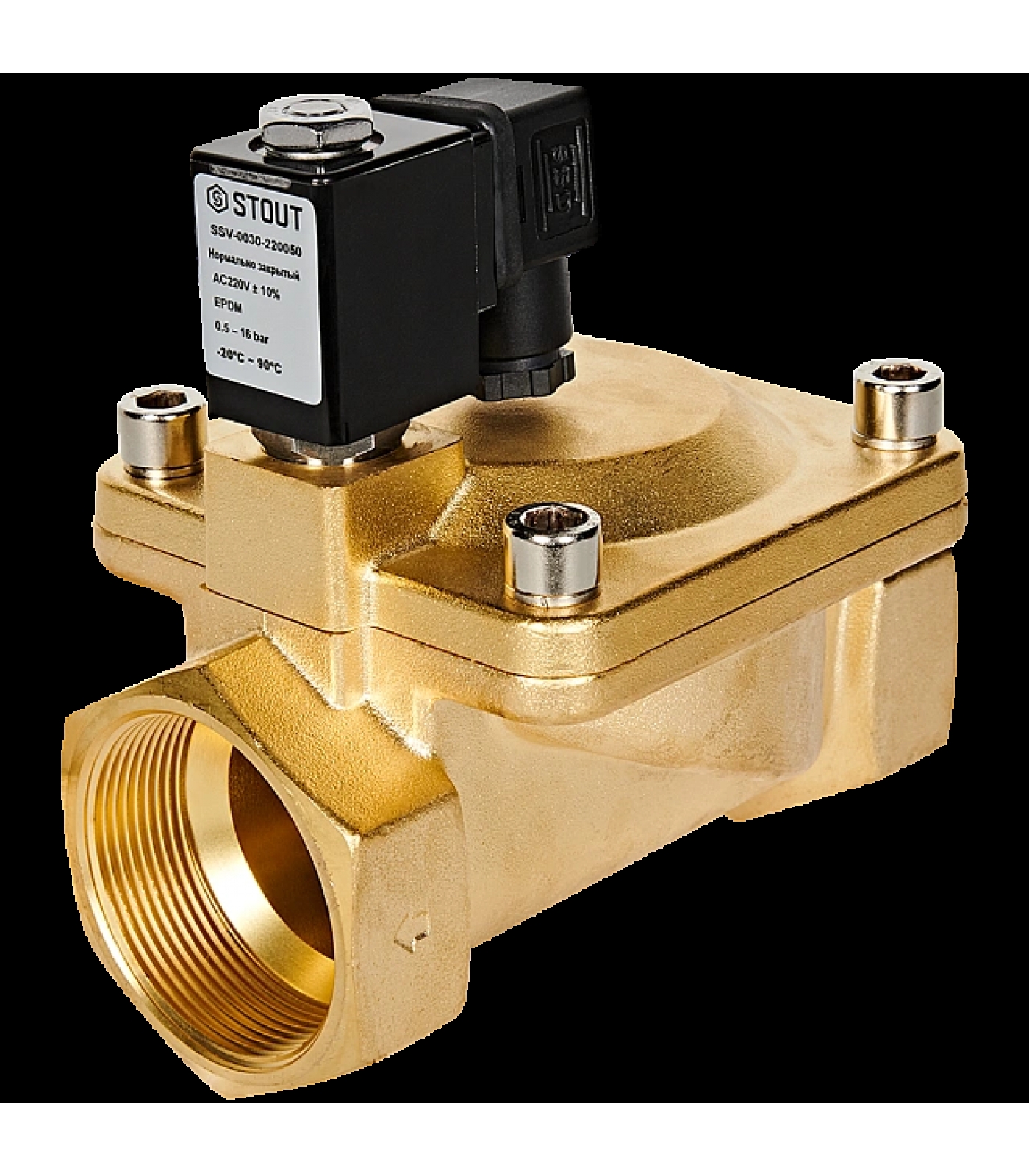

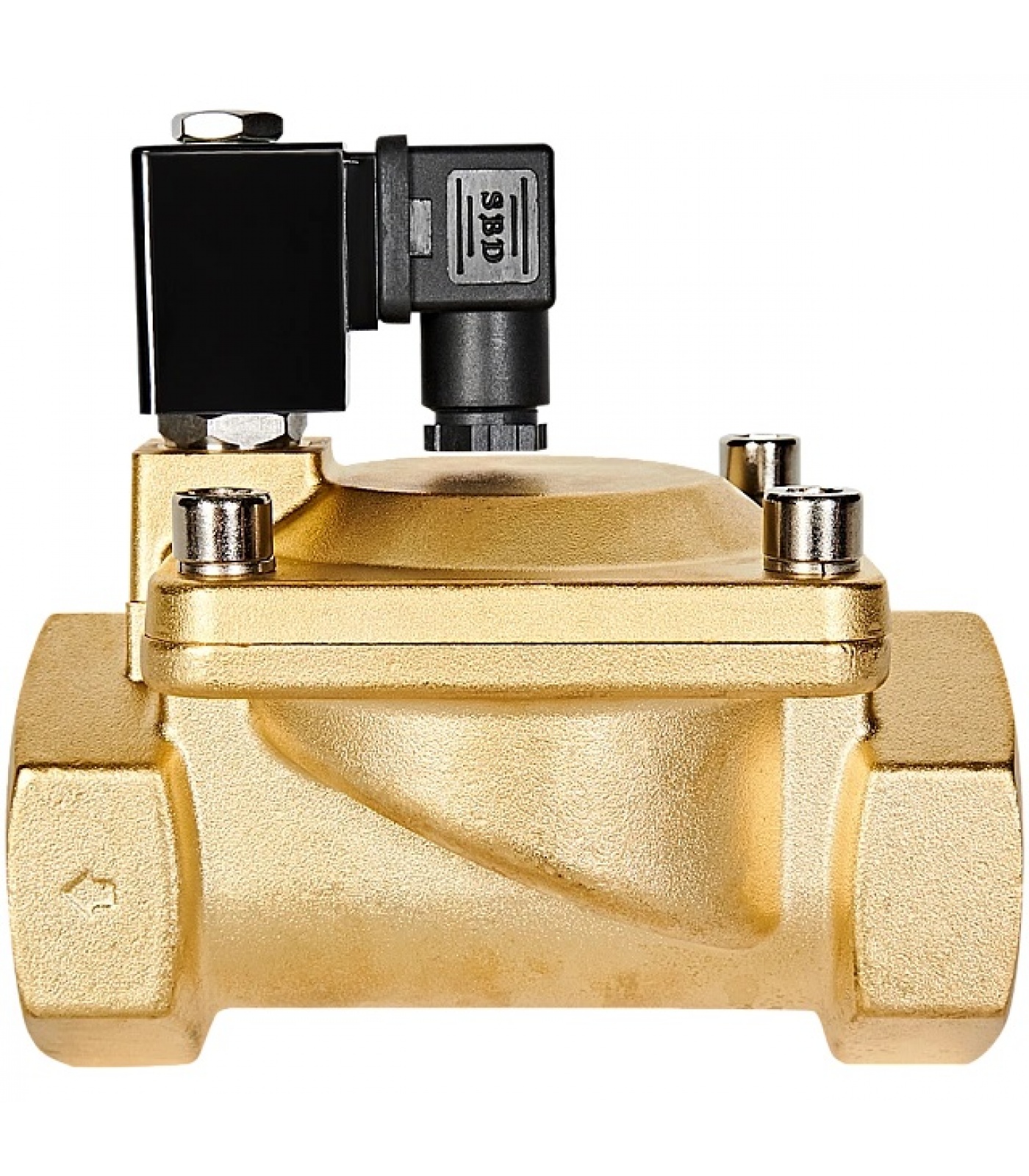

Клапан электромагнитный Ду50 STOUT непрямого действия, НЗ, 48м3/ч, AC 220В

STOUT SSV-0030-220050 Клапан двухпозиционный соленоидный (электромагнитный) непрямого (пилотного) действия, нормально закрытый, присоединение G2, Ду50

Тип действия Непрямого действия

Исполнение Нормально закрытый (НЗ)

Среда Вода, воздух, масло

Седло 50 мм

Номинальный диаметр DN 50 мм

Резьба присоединения G2"

Пропускная способность 48 м³/час

Вязкость рабочей среды < 50 сСт

Рабочее давление 0,5 – 1,6 MPa

Максимальное давление 1,6 MPa

Диапазон температур рабочей среды от -5 до 80 °C

Номинальное напряжение 220 В

Сопротивление катушки 580 Ом

Потребляемая мощность 27 Вт

Электрический разъём SB201

Расстояние между контактами 18 мм

Класс IP IP 65

Корпус клапана Латунь

Мембрана EPDM

Материал пружины Нержавеющая сталь

Гарантийный срок 12 месяцев

Клапан двухпозиционный электромагнитный непрямого действия имеет корпус с входным и выходным резьбовыми патрубками, катушку (соленоид), подвижный сердечник, мембрану, рабочий патрубок (седло).

Клапаны двухпозиционные электромагнитные (Соленоиды) непрямого действия STOUT, тип SSV0030 нормально закрытый (НЗ) и SSV-0040 нормально открытый (НО), предназначены для автоматического управления потоками среды, не агрессивной к материалам клапана (воды, масла, нейтральных газов и т. д.).

Принцип действия клапана. Между входным и выходным патрубком клапана установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана. Управление мембраной осуществляется при помощи открытия и закрытия перепускных управляющих каналов малого сечения, которые соединены с надмембранным пространством. Открытие/закрытие управляющего канала осуществляется сердечником клапана, который приводится в действие катушкой (соленоидом). У НЗ клапана сердечник перекрывает управляющий канал, мембрана перекрывает рабочее седло, когда подается напряжение на катушку клапана происходит открытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение, открывая основной проток через клапан. У НО клапана управляющий канал открыт, мембрана не прижата к седлу и есть проток через рабочее седло клапана, когда подается напряжение на катушку клапана происходит закрытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение закрывая основной проток через клапан.
