Незамерзающий кран. Виды и устройство. Альтернативы и особенности.

Незамерзающий кран – уличный вариант трубопроводного крана, рассчитанный на всесезонное применение. Отличительной конструктивной особенностью устройства является стойкость к замерзанию. Это достигается за счет удлиненного корпуса, что позволяет прятать запорную часть в тепле, выводя при этом непосредственно сам излив на улицу.

Назначение незамерзающего крана

Кран данного типа предназначен для уличного применения. Его наличие обеспечивает бесперебойную подачу воды в любую погоду, в том числе и отрицательную температуру. Такая запорная арматура является крайне полезной для частного дома или дачи, так как позволяет набирать воду или подключать к нему шланг прямо на улице. При низкой температуре обычные шаровые краны замерзают, в итоге их невозможно открыть. Еще нередки случаи, когда, расширяясь лед их разрывает. В любом случае зимой открыть обычный не модернизированный трубопровод и набрать воды с улицы невозможно, поэтому приходится ее носить из дома. Незамерзающий кран полностью лишен подобного недостатка и позволяет в любой момент подключить к нему шланг для полива или мойки автомобиля.

Как устроен и работает незамерзающий кран?

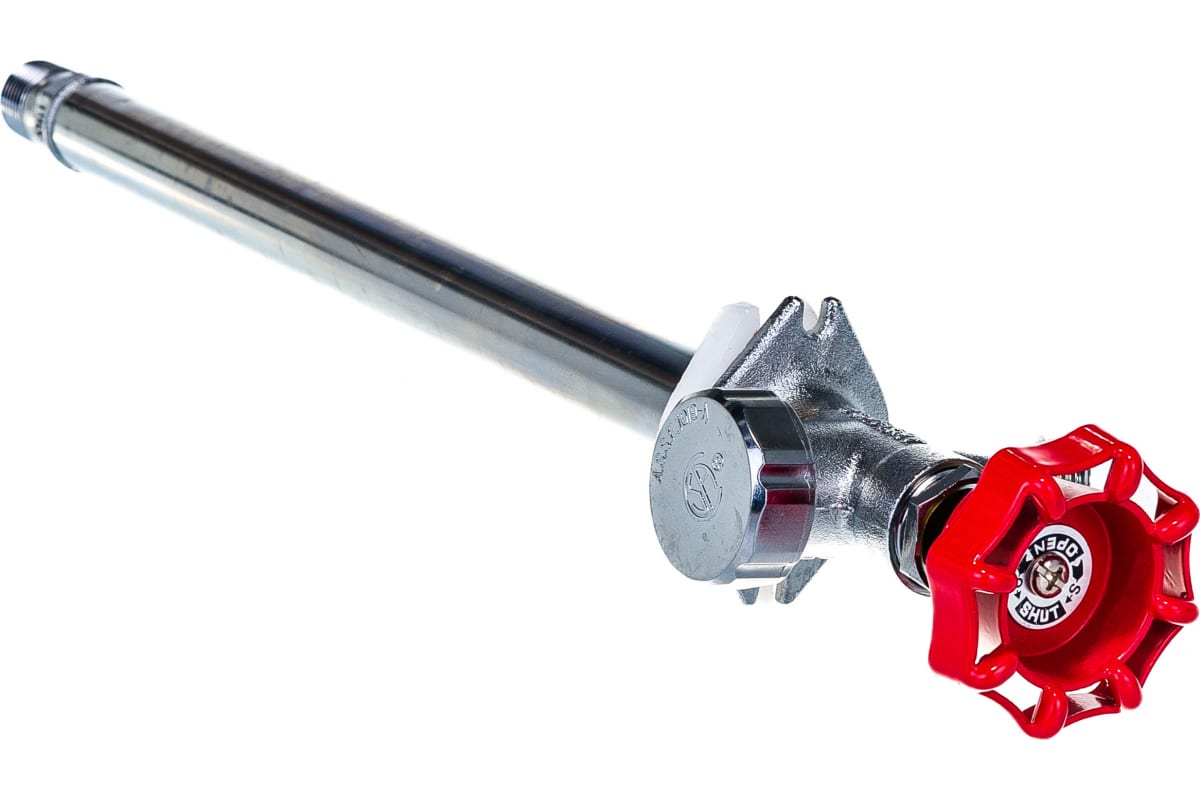

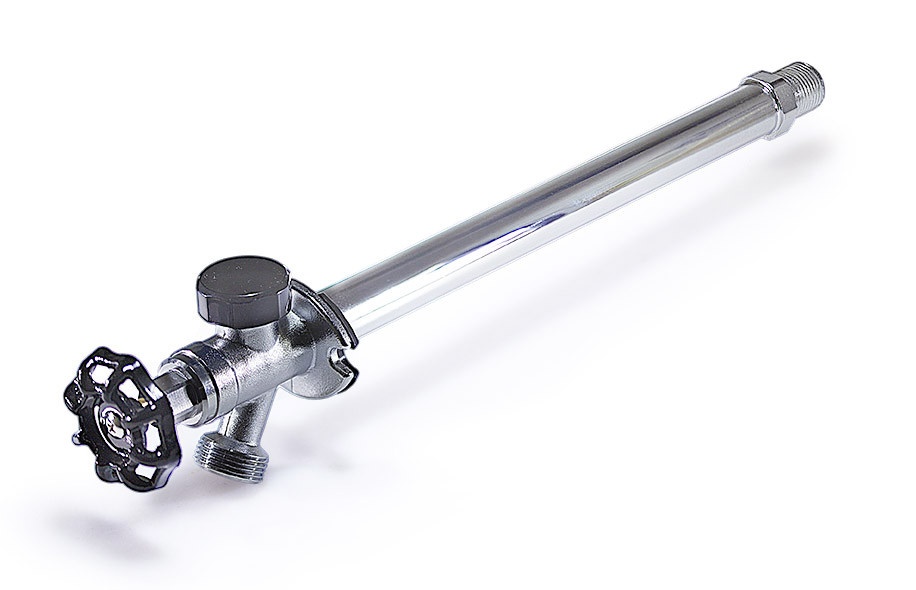

Существует несколько конструкций незамерзающих кранов, но все они схожи по принципу работы. Устройство имеет корпус в виде трубки длиной 15 – 60 см. На одном ее конце располагается подвод, к которому подключается трубопровод. Сразу за ним находится запорная арматура. От нее идет длинный шток, который заканчивается на противоположной стороне корпуса вентилем или рычагом.



Управляя штоком, можно открывать поток воды в корпус крана со стороны подводки. В итоге она выливается через излив, расположенный под вентилем или рычагом. Кран устанавливается таким образом, чтобы его сторона с подводкой находилась в теплом месте. Это может быть грунт ниже глубины промерзания, или же отапливаемое помещение. Таким образом запорная арматура никогда не находится в условиях низкой температуры. На улице располагается только вентиль и излив. После перекрывания запорной арматуры, остаток воды из корпуса стекает, и тот остается сухим. Замерзание крана тем самым исключается.

Конструкция незамерзающих кранов

Различают 2 принципиально отличающиеся конструкции незамерзающих кранов, которые рассчитаны на разные варианты монтажа:

Настенный.

Наземный.

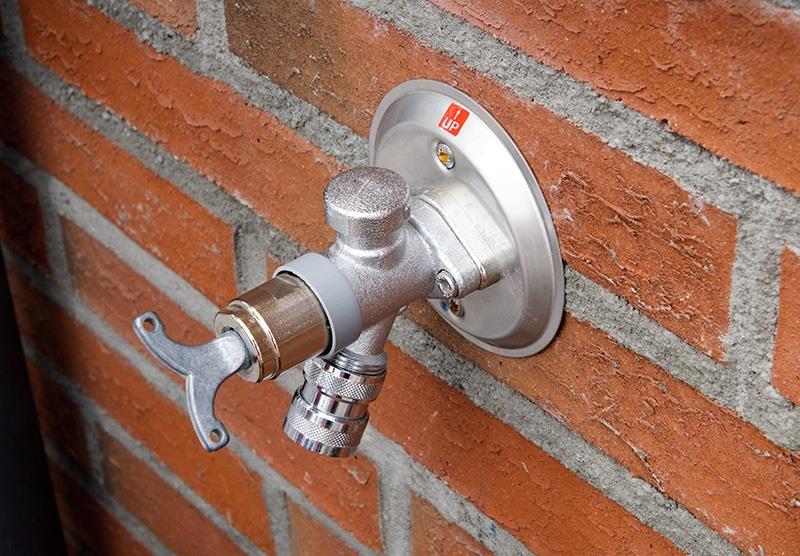

Настенный незамерзающий кран рассчитан на установку на стену. Он обеспечивает вывод на улицу воды из водопровода, подведенного в отапливаемое помещение. В этом варианте запорная арматура находится в тепле, а на улице из фасадной стены выходит излив и вентиль или рычаг. Такой вариант обычно выбирают, если в дом подведена система центрального водоснабжения. При перекрытии крана вода из корпуса стекает наружу по изливу и устройство остается сухим.

Кран наземного монтажа подразумевает, что его конец с подводом и запорной арматурой располагается в грунте ниже глубины промерзания. Это вариант обычно выбирают, если вода подается из скважины. Тогда нижняя часть устройства располагается в кессоне. При перекрытии крана вода, оставшаяся в корпусе за запорной арматурой, стекает по дренажной трубке вниз, а не через излив, так как тот располагается сверху.

Также существует 2 принципиально разные конструкции незамерзающих кранов по системе управления:

Рычажные.

С вентилем.

Рычажные краны это гидранты. Они имеют только положительные открыто и закрыто. Повернув рычаг можно полностью разблокировать запорную арматуру, обеспечив беспрепятственный исток воды. Для рядового пользователя более удобными является кран с вентилем. Они позволяют регулировать зазор на запорной арматуре, тем самым настраивая необходимый напор воды.



Преимущества использования незамерзающего крана

 Кран незамерзающего типа в ключе уличного использования обеспечивает преимущества:

- Гарантируется беспрепятственная всесезонная подача воды в любую температуру.

- Исключается необходимость размораживания системы, так как она не перемрзает.

- Предотвращаются разрывы трубопровода по причине появления внутри льда, который расширяется.

- Легкость монтажа.

Существуют различные альтернативные варианты обеспечения подача воды на улицу с применением других обычных типов кранов. Однако такие способы зачастую более сложные в монтаже. Кроме этого они в большинстве случаев менее удобные, так как вынуждают выполнить особую процедуру предотвращения замораживания системы.

Особенности монтажа

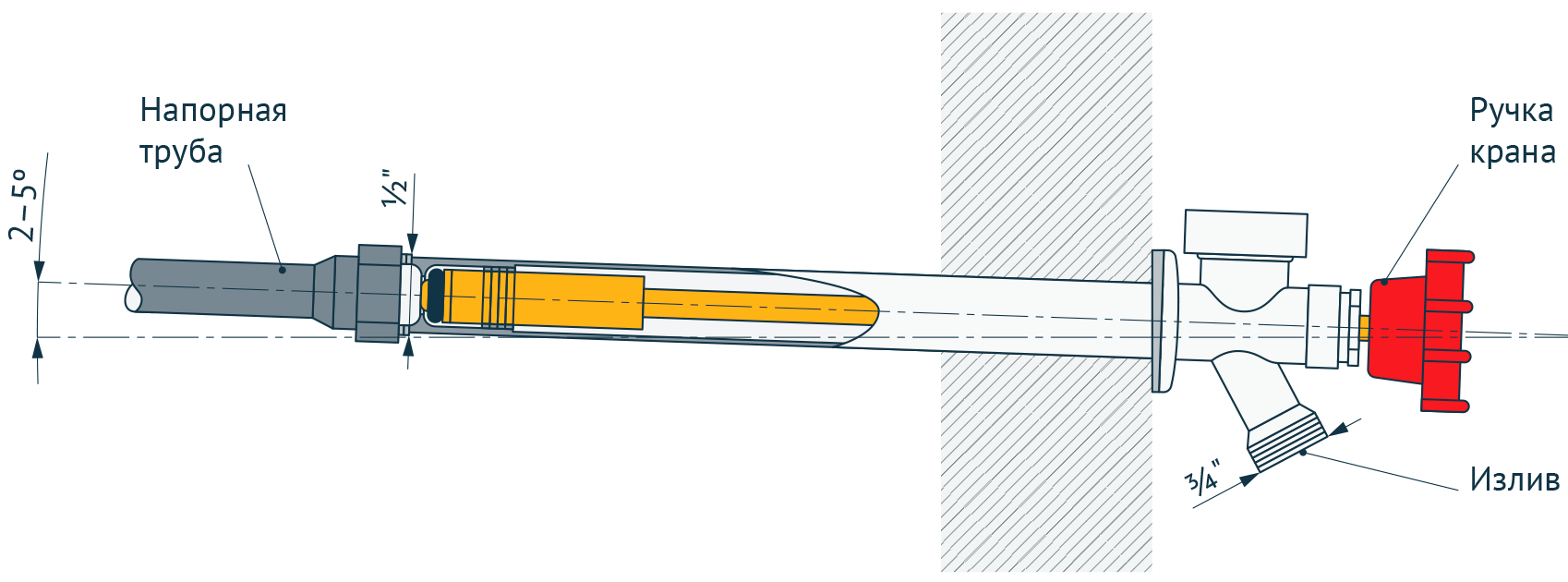

Незамерзающий кран настенного типа очень просто подключается. Для этого в стене требуется прорубить отверстие, превосходящее по диаметру корпус гидранта. Оно делается с небольшим уклоном. Достаточно 2 – 5 градусов, чтобы в дальнейшем остатки воды вытекали из перекрытого крана.



Кран вставляется в отверстие со стороны улицы до ограничителя. Затем он прикручивается с помощью дюбелей, анкеров или саморезов, что зависит от материала, из которого та сложена. Зазоры технологического отверстия в стене герметизируются монтажной пеной. Изнутри к штуцеру подводки подключается труба водопровода.

Главным условием успешного монтажа крана является то, чтобы его длина превосходила толщину стены. По этой причине устройства предоставлены в широком диапазоне размеров, вплоть до 60 см. Можно подобрать вариант для кирпичной кладки, газобетона, брус или каркасного дома.

Незамерзающий кран наземного типа обычно устанавливается над кессоном. Для этого также пробуривается отверстие. Монтаж выполняется аналогичным образом. Только в этом случае внизу перед запорной арматурой имеется подводка для дренажной трубки, по которой стекает вода из корпуса.

Нужно отметить, что такой кран будет работать, только если его низ расположен достаточно глубоко, где исключается перемерзание. В противном случае вода перед запорной арматурой может превратится в лед и устройство перестанет работать. Такой вариант монтажа требует установки более длинного крана, чем обычно используется при настенном подключении, что естественно дороже. В целях экономии выгоднее утеплять кессон, чтобы монтировать более короткий кран.



Также можно выполнить монтаж наземного крана без кессона, просто вкапывая его в грунт. В таком случае дренажный клапан необходимо подсыпать гравием. Остатки воды из корпуса тогда беспрепятственно смогут вытекать и распределятся. Такой вариант монтажа позволяет делать врезку к подводке труб системы централизованного водоснабжения. Это может быть удобным, когда точка доступа воды нужна в определенном месте на участке, а не под стеной дома или другой отапливаемой постройки.

Альтернативные варианты незамерзающих кранов

Существует альтернатива, позволяющая предотвратить перемерзание трубопровода и без незамерзающего крана, применяя более дешевые решения:

- Монтаж двух шаровых кранов.

- Использование греющего кабеля.

- Удлинение штока.

- Применение электромагнитного клапана

Самой простой является система с двумя шаровыми кранами. Один располагается внутри помещения, а второй снаружи. В таком случае, когда нужна вода, требуется сначала открыть внутреннюю арматуру, затем сразу же поворачивается уличный кран.

Когда надобность в воде заканчивается, нужно закрыть кран с улицы. Затем требуется зайти в помещение и перекрыть кран, расположенный в тепле. Далее открывается уличный, чтобы слить остатки воды с холодной части трубопровода. Это дешевый в плане затрат вариант, но он неудобный. Нужно ходить и перекрывать кран на улице, а потом в помещении. Если забыть это сделать, то арматура снаружи вместе с трубой может замерзнуть, а потом и лопнуть.

 Также решить проблему с замерзанием трубы и крана можно намотав на них греющий кабель. В итоге он будет нагревать систему, расположенную с улицы, не давая ей замерзнуть. Такой вариант можно оборудовать с минимальными затратами, но в дальнейшем он будет сопровождаться неоправданным расходом электричества. В среднем его потребление составляет 40-50 Вт/час. Так как зимой нагревательный кабель работает круглосуточно, то в итоге электроэнергии будет использовано немало.

Практичным вариантом является установка шарового крана с удлиненным штоком. Кран располагается внутри помещения или кессона. К его вентилю подводится самодельный шток, вставленный в отверстие в стене или крышке кессона.  Таким образом, можно выполнять дистанционное управление обычным недорогим краном, который всё время находится в тепле. Настенный вариант такого монтажа выглядит менее аккуратно, чем смотрится классический незамерзающий кран. Из стены выходит излив, а над ним из еще одного отверстия торчит шток с ручкой. В варианте наземного монтажа такая система смотрится более органично.

Также реализовать вывод воды без риска замерзания системы, можно применив электромагнитный клапан. На улицу выводится кнопка его управления. Достаточно ее нажать, и клапан внутри теплой части трубопровода откроет поток воды. Этот вариант нельзя назвать дешевым. К тому же при отключении электричества разблокировать клапан не получится. Он будет закрыт, пока не появится напряжение.

Незамерзающий кран полной заводской готовности и с удлиненным корпусом является самым практичным и удобным вариантом. Альтернативные решения позволяют реализовать подачу воды на улицы, но это происходит с дополнительными трудностями.
