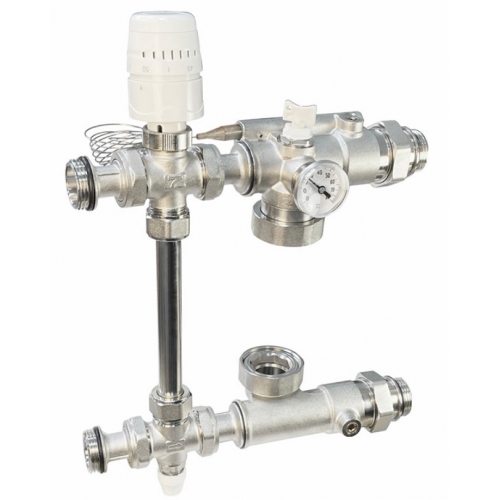

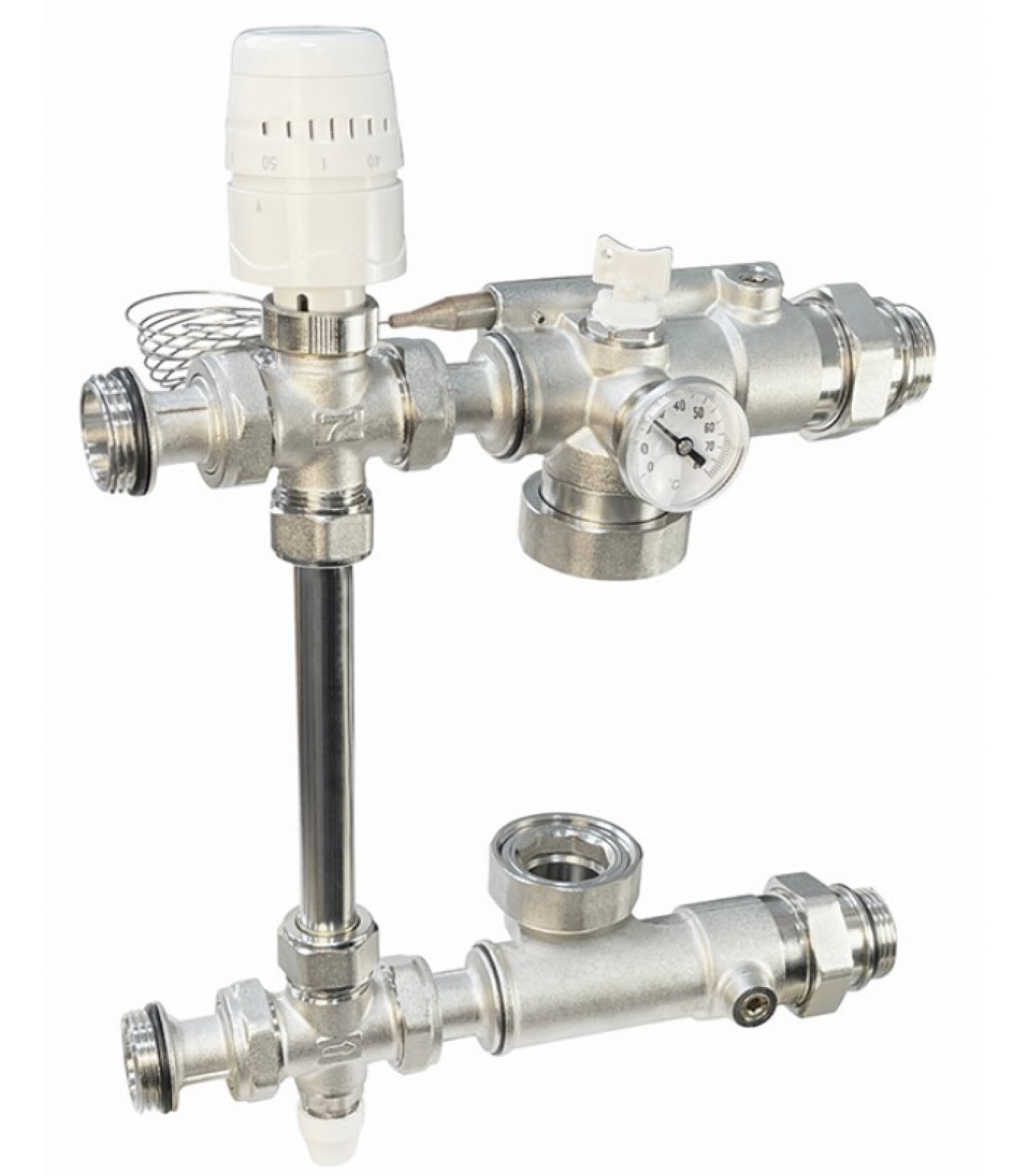

Насосно-смесительный узел Valfex с термоголовкой, без насоса, монтажная длина для насоса 130 мм

Узел Valfex VF.152.0.130 предназначен для систем отопления с двумя и более контурами, требующими разной температуры теплоносителя. Классическое применение – одновременная работа радиаторного отопления и водяного тёплого пола.

Совместимые коллекторные блоки Valfex: VF.582, VF.584, VF.586, VF.587. Межосевое расстояние выходов – 210 мм (стандарт для большинства коллекторных шкафов).

Узел может быть установлен как слева, так и справа от коллектора. При этом горизонтальное смещение патрубков компенсируется наклоном узла до 9° от вертикальной оси – это упрощает подключение при неидеальном расположении труб.

Узел поставляется без циркуляционного насоса, что позволяет подобрать насос под конкретные гидравлические параметры системы. Ключевое требование – монтажная длина насоса 130 мм.

Рекомендованные насосы Valfex:

• VCP 25-40G 130 – обеспечивает тепловую мощность узла 20 кВт (при Δt = 10 °C).
• VCP 25-60G 130 – обеспечивает мощность 25 кВт (при Δt = 10 °C).

Вы также можете использовать насосы других брендов с аналогичной монтажной длиной (например, Grundfos UPS 25-40 с длиной 130 мм). Присоединение насоса – накидная гайка G 1½" (BP).

Габариты узла позволяют разместить его в коллекторном шкафу глубиной 135 мм – это стандарт для большинства распределительных шкафов отопления.

Настройка температуры:

• Диапазон регулировки термостатической головки – от 20 до 60 °C.
• Точность поддержания температуры смешанной жидкости – ±3 °C.
• Визуальный контроль – по термометру (шкала 0–80 °C), встроенному в узел.

Принцип работы: термостатическая головка управляет 3-ходовым клапаном, который смешивает горячую воду из первичного контура (до 90 °C) с обратным потоком от тёплого пола, обеспечивая заданную температуру на подаче вторичного контура.

Средний полный срок службы узла – 15 лет, гарантия – 12 месяцев. Материал корпуса – горячештампованная латунь ЛС59-1, уплотнения – EPDM.
