Кран-букса. Что это? Где находится? Как заменить?

2021-06-02 15:14:01  17093

Кран-букса — главный элемент двуручковых смесителей горячей и холодной воды, регулирующий ее напор и производящий отключение/включение подачи. Запирающей деталью служат две тщательно отполированные керамические пластины. Герметичность изделию обеспечивает упорная прокладка из качественной резины.

Виды кран-букс:

По конструктивному наполнению кран-буксы делятся на два вида:

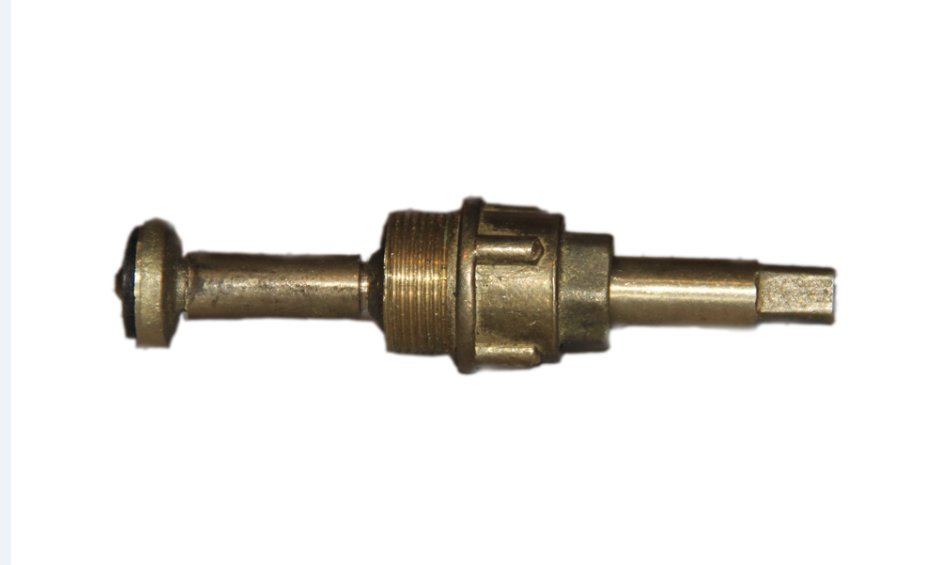

Червячная модель. Представляет собой две части одного целого: корпус и червяк. Внутри корпуса нарезана резьба, по которой при вращении движется червячный шток. Он проходит через корпус насквозь. На конце штока располагается резиновая или паранитовая прокладка, которая при опускании штока попадает в седло смесителя, перекрывая подачу воды. Вращая шток в обратную сторону, производится открытие подачи воды. В бытовых смесителях используются резиновую прокладку, поэтому кран-буксу часто называют резиновой.


Керамическая модель. В основе этой конструкции лежат два диска с отверстиями: один неподвижный, он закреплён внутри корпуса буксы, второй подвижный, зафиксированный на штоке. При повороте последнего происходит или совмещение отверстия, при этом открывается подача жидкости, или закрытие отверстий глухими плоскостями керамических дисков. Поэтому для открытия или закрытия нужно лишь повернуть шток на половину оборота. Такие краны и смесители часто называют полуоборотными.

Оба вида кран-букс для смесителей являются деталями взаимозаменяемыми, поэтому, при необходимости вместо одного можно поставить другой, но с одним условием – резьба внутри корпуса смесителя должна подходить под обе разновидности.

Ещё один момент, на который надо обратить внимание, это внешняя резьба для вкручивания. Сегодня производители предлагают широкий ассортимент букс, отличающихся друг от друга конструкцией и формой, но существуют две модели, которые отличаются друг от друга резьбой (формой и шагом).

Отечественные производители делают внешнюю резьбу на штоке метрической. Это или М18 с шагом в 1 миллиметр, или М22 с шагов в 1,5 миллиметра. На верхнем конце штока нарезается квадрат, на который надевается барашек (маховик) для кручения штока вокруг своей оси и относительно корпуса кран-буксы.

Зарубежные производители используют в кран-буксах дюймовую резьбу: или 1/2, или 3/8. Вместо квадрата, на конец штока наносятся продольные шлицы количеством 15-24 штук для вентиля, который сверху фиксируется винтом с шайбой.

Таким образом, отечественные кран-буксы не подойдут под зарубежные модели. Поэтому собираясь в магазин за новой деталью, возьмите с собой старую кран-буксу, вышедшую из строя.

Кроме основных параметров, есть и другие показатели (технические характеристики). Например, температура, которую выдерживает букса, давление воды, пропускная способность. Эти характеристики не являются менее важными, но при выборе детали на них практически не обращают внимания. Все известные производители предлагают детали с запасом по этим показателям.

Смесители – это не только сантехнические приборы, установленные на раковинах. Под этим названием скрываются все изделия, с помощью которых производится смешивание горячей и холодной воды. Следовательно, в душевой прибор, в биде и другие изделия устанавливаются смесители. Все они отличаются друг от друга по форме и виду, но кран-буксы у них одинаковые. Таким образом, производители делают всё, чтобы унифицировать конструкцию сантехнических приборов. Это даёт возможность избежать больших затрат, изготавливая детали разной формы и размеров. К тому же такая позиция упрощает ремонт сантехприборов.

Достоинства и недостатки червячных и керамических кран-букс.

К особенностям червячных моделей относятся следующие характеристики:

Ремонтопригодность. Чаще всего из строя выходит резиновая прокладка, которой перекрывается подача воды. Для того чтобы произвести ремонт изделия, нужно вывернуть прижимной винт, установить новую прокладку и закрутить винт на место. Если готовых прокладок нет, то их можно вырезать из любой резины.

Небольшой эксплуатационный ресурс. Но стоит такая букса небольших денег, поэтому всё компенсируется.

Для открытия воды через смеситель приходится проделывать большое количество вращательных движений. При этом изнашивается резиновое кольцо и прокладка, что приводит к протечке излива и стыка смесителя. Чем больше износ, тем сильнее приходится вкручивать шток в корпус буксы, что может привести к срыву резьбы.

В этом плане керамические кран-буксы надёжнее. Их преимущества перед червячными состоят из следующих характеристик:

Вращение в пол-оборота продлевает срок службы детали.

Керамические диски практически не изнашиваются.

Плавный ход открытия или закрытия со временем не изменяется.

Не нужно усилий, чтобы открыть или закрыть подачу воды.

Керамическая букса стоит так же дёшево, как и червячная. Но в продаже есть ремкомплект, так что провести ремонт не составит труда.

Единственный минус керамической кран-буксы – чувствительность к твёрдым примесям, которые содержатся в воде. Даже маленькая песчинка поцарапает зеркало керамического диска, отчего кран (смеситель) начнёт подтекать. Поэтому, чтобы продлить срок эксплуатации кран-буксы, а, соответственно, и смесителя, перед последним следует установить фильтр, который будет задерживать все примеси из воды.

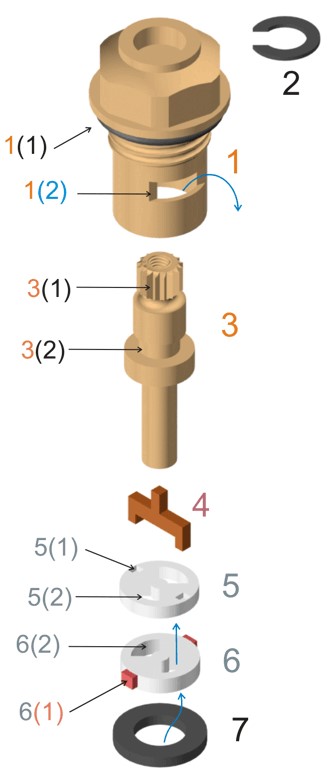

Устройство керамической кран-буксы:




1. Корпус.

Изготавливается из сплавов цветных металлов. Имеет резиновую прокладку 1(1) для обеспечения герметичного примыкания к корпусу смесителя после вкручивания кран-буксы, поэтому никакой дополнительной подмотки при установке кран-буксы не требуется. Если прокладка не плотно примыкает к корпусу смесителя, то через резьбовое соединение может протекать вода. В нижней части корпуса по бокам есть отверстия 1(2), через эти отверстия вода попадает в смесительную камеру. Корпус керамической кран-буксы вкручивается и выкручивается гаечным или разводным ключом, можно использовать и газовый ключ. Если кран-букса простояла несколько лет, то выкрутить ее из врезного смесителя не так-то просто. Кран-букса может "прикипеть" к корпусу. В таких случаях приходится сначала полностью снимать врезной смеситель. С настенными смесителями такой проблемы нет. При покупке керамической кран-буксы следует обращать внимание на длину корпуса, так как моделей вентильных смесителей много, то не любая керамическая кран-букса может подойти вашему смесителю. Перед вставкой штока корпус набивается водостойкой смазкой (например, солидолом), это нужно не только для того, чтобы снизить трение между корпусом и штоком, но и для того, чтобы вода вытекала только через предназначенные для этого отверстия 1(2). С годами смазка может вымываться и тогда из под рукояток может сочиться вода. Ремонт кран-буксы в этом случае простой - нужно просто набить сальник смазкой.

2 Фиксатор штока.

Изготавливается из пружинной стали. Обеспечивает соединение корпуса и штока. После того как шток вставлен в корпус кран-буксы, фиксатор защелкивается. При разборке фиксатор можно отщелкнуть простой (не крестовой) отверткой.

3. Шток.

Изготавливается из сплавов цветных металлов. Оголовок штока имеет специальную огранку 3(1) под рукоятки смесителя. Так как рукоятки бывают разные, то на огранку штока нужно обращать внимание при покупке кран-буксы. После насаживания рукоятка фиксируется винтом (в комплект кран-буксы не входит). В средней части штока имеется выемка 3(2) для защелкивания фиксатора. В верхней части штока есть резьбовое отверстие для вкручивания винта рукоятки, в нижней части - четырехгранная выемка под поворотник.

4. Поворотник.

Изготавливается из пластмасс или металла, форма поворотника может быть не такой, как показано на рисунке. Пластиковый поворотник - слабое звено керамической кран-буксы, если крутить рукоятки с излишней силой, то поворотник может сломаться. Поворотник обеспечивает передачу вращательного момента, который мы прикладываем к рукоятке, верхней керамической пластине.

5. Верхняя вращающаяся пластина.

Изготавливается из оксида алюминия. В старых моделях керамических кран-букс пластина поворачивалась на четверть или на пол-оборота (на 90 или 180°) при вращении рукоятки. Что при пластмассовом поворотнике и непонимании пользователем принципа устройства керамической кран-буксы может привести к довольно быстрому выходу керамической кран-буксы из строя. В современных моделях этот недостаток устранен, верхняя пластина теперь может свободно поворачиваться хоть на пол-оборота хоть на 10. В верхней пластине есть пазы для поворотника 5(1) и отверстия для прохода воды 5(2). Форма отверстий для прохода воды может отличаться от показанной на рисунке.

6. Нижняя неподвижная пластина.

Также изготавливается из оксида алюминия. Верхняя поверхность нижней пластины и нижняя поверхность верхней пластины очень хорошо подогнаны и достаточно плотно прижимаются друг к другу. Когда отверстия в верхней пластине 5(2) и отверстия в нижней пластине 6(2) не совпадают, как показано на рисунке, вода не проходит. Это обеспечивается не столько точной подгонкой поверхностей пластин, сколько наличием водостойкой смазки. Для смазывания керамических пластин используется как правило силиконовая смазка (не путать с санитарно-техническим силиконом). Чтобы нижняя пластина была всегда в одном положении, по бокам делаются фиксаторы положения (на рисунке обозначены красным цветом). Конструктивно фиксация нижней пластины может достигаться и другими методами.

7. Герметизирующая прокладка.

Изготавливается из резины. Прокладка при вкручивании керамической кран-буксы в корпус смесителя плотно прижимается к седлу и тем самым позволяет воде проходить только через отверстие в прокладке. Таким образом если отверстия в пластинах не совпадают, то вода будет перекрыта. Так как герметизирующая прокладка не относится к трущимся частям кран-буксы, то срок службы прокладки ограничен только химической агрессивностью воды. Да еще прокладку можно повредить при чрезмерно сильном вкручивании кран-буксы или некачественной фрезеровке седла, из-за чего прокладка может не обеспечить герметизацию примыкания, а это значит, что смеситель будет протекать. Конечно, вышлифовать седло смесителя можно и в домашних условиях, но если седло имеет заметные невооруженным глазом сколы, трещины, раковины или другие дефекты, то лучше сразу купить новый смеситель.

Принцип действия керамической кран-буксы:

При повороте рукоятки шток посредством поворотника вращает верхнюю керамическую пластину. При этом если отверстия в верхней и нижней пластине совпадают, то вода, проходя через эти отверстия, поднимается выше и выходит через отверстия в корпусе 1(2) в смесительную камеру, а оттуда - в излив смесителя. Когда отверстия нижней пластины перекрываются корпусом верхней пластины, то воде течь некуда - вентиль закрыт.

Если керамическая кран-букса начала протекать и устранить проблему способами, описанными в разделе: "Устройство кран-буксы", не удается, то проще и быстрее купить новую кран-буксу поменять, чем искать ремкомплект для керамической кран-буксы.

Как заменить кранбуксу в смесителе?

Для замены кран-буксы, нужно сделать следующее:

Стояки с холодной и горячей водой необходимо перекрыть. После чего необходимо удостоверится, что вода действительно не поступает, чтобы это проверить, необходимо полностью открыть оба крана.

После чего нужно взять какой-нибудь плоский инструмент, для этого могут подойти отвертка или нож, и с его помощью снять пластиковую цветную заглушку. Ее нужно поддеть, а потом снять.

Под заглушкой располагается винт, который необходимо отвинтить. В том случае если букса импортная, то на не может быть расположен пластиковый фиксатор, который также необходимо снять.

После этого необходимо снять ручку. На этом этапе могут возникнуть трудности в виде закиси на шлицах, тогда их необходимо отмочить либо прибегнуть к помощи специально предназначенных для этого съемников.

После того как снят маховик, доступ к кран-буксе открыт, ее нужно отвинтить при помощи разводного ключа. Если у буксы есть контргайка, то необходимо вначале отпустить ее, и лишь потом приступать к выкручиванию буксы.

Монтаж новой кран-буксы делается в обратном порядке. Во время замены кран-буксы можно поменять направление ее поворота. Чтобы это сделать необходимо выкрутить стопорный винт, который вкручен в шток буксы. Далее необходимо данный винт вкрутить с обратной стороны, что позволит буксе поворачиваться в другую сторону.
