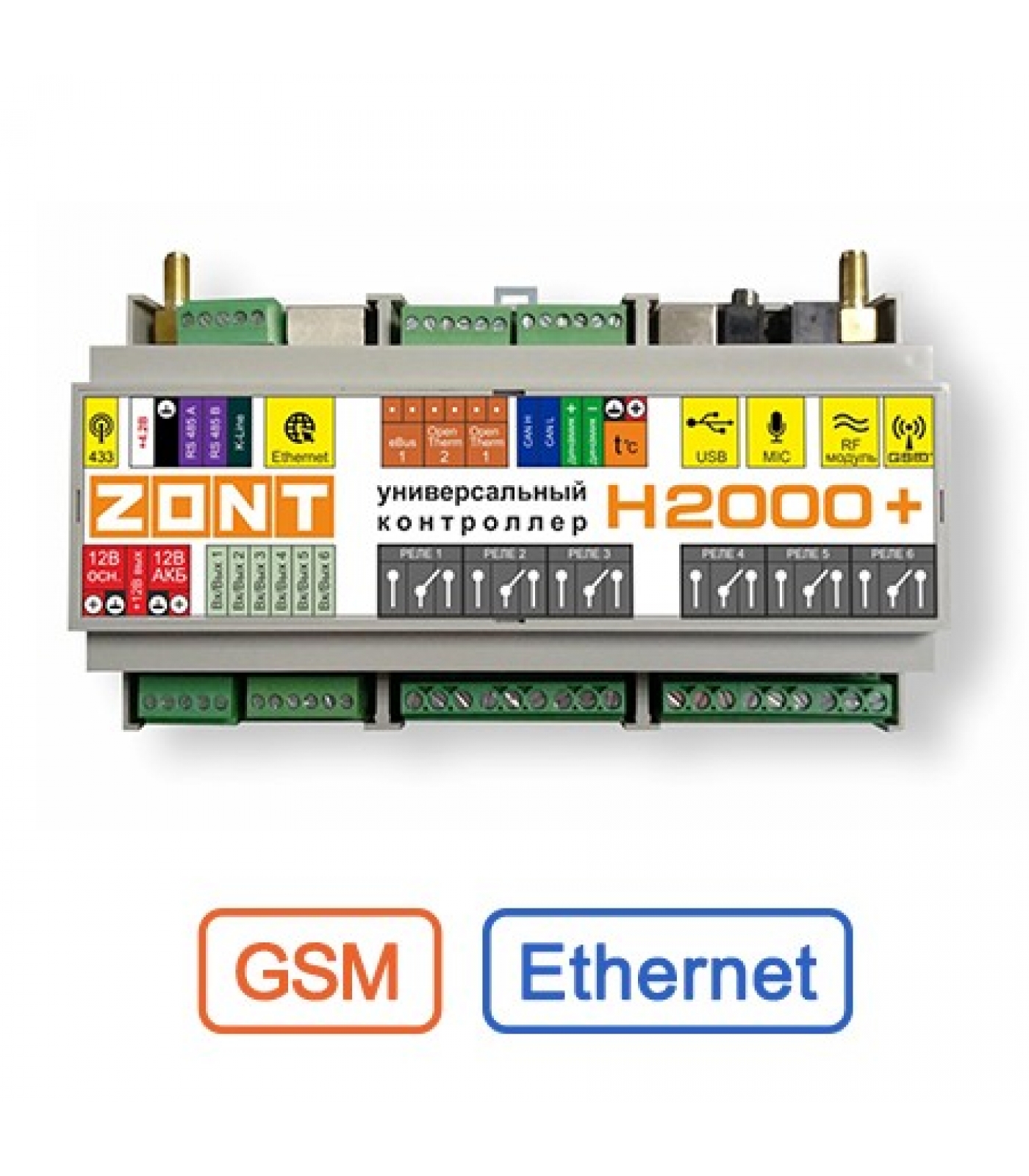

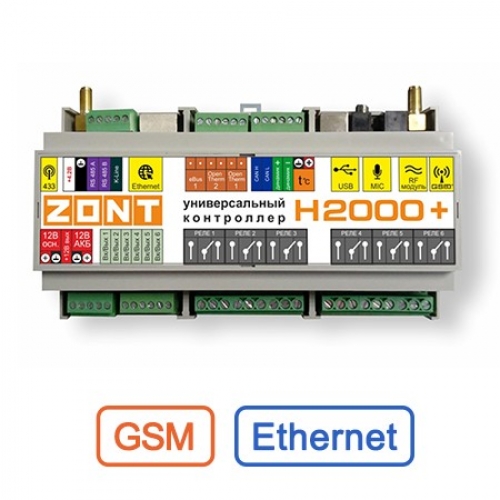

Контроллер ZONT H2000+ GSM / Ethernet универсальный

Универсальный контроллер ZONT H2000+ – прибор для профессиональной автоматизации инженерных систем любой сложности.

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Автоматизированное домохозяйство

 Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, специальных исполнительных устройств. Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

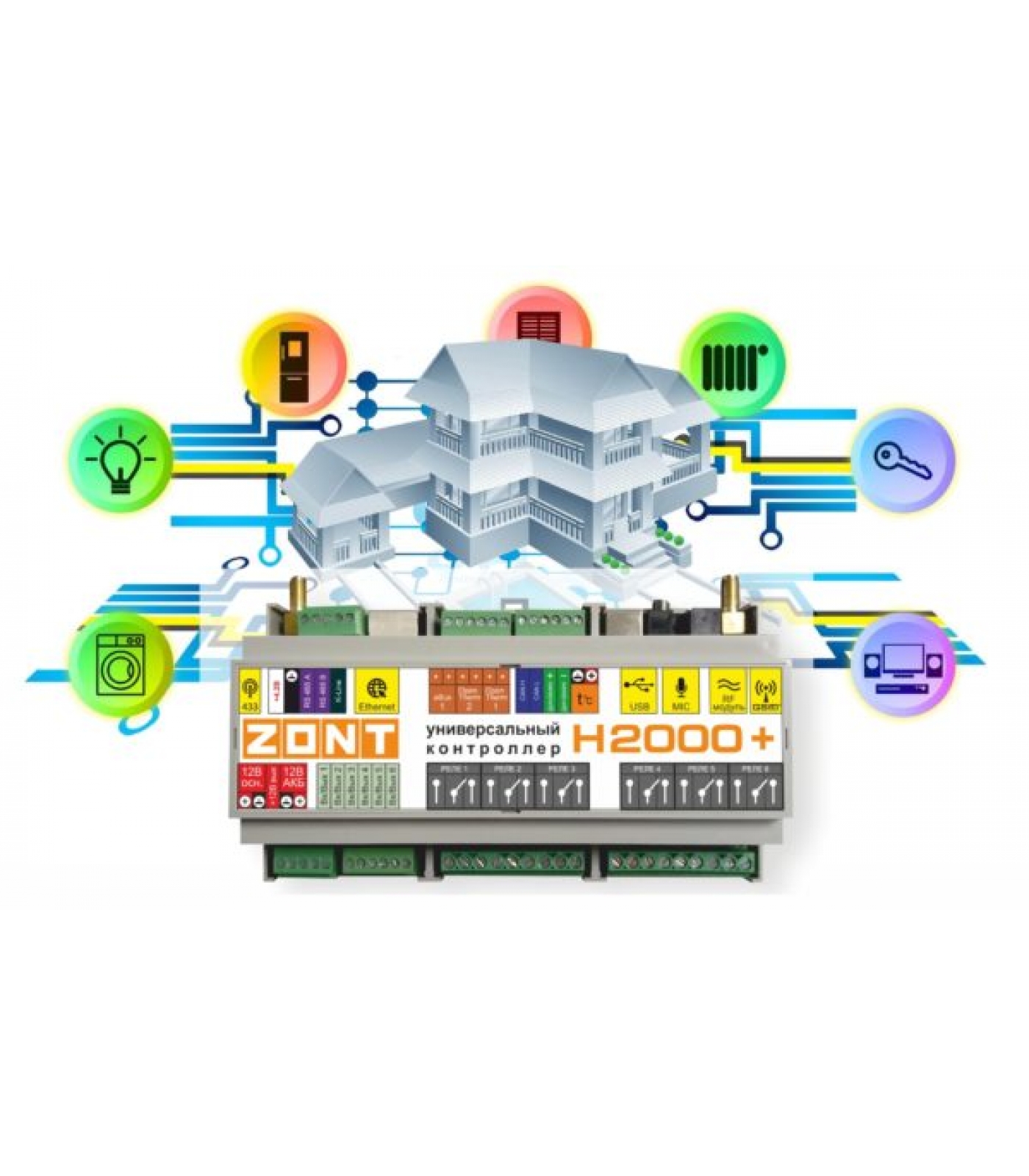

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS канал связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android.

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев – Сценарии Умного дома в 1 клик!

Автоматизация промышленных объектов

 Контроллер ZONT H2000+ успешно применяется на следующих объектах:

— розничные точки продаж/предоставления услуг/офисные помещения,

— производства/склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

 Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;

 реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;

 настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте действие охранных и сигнализирующих устройств, передавайте данные ответственным лицам;

 программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);

 контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

 Контроллер в своей работе используют данные, как от проводных, так и от радиодатчиков, работающих на частоте 433 МГц и защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

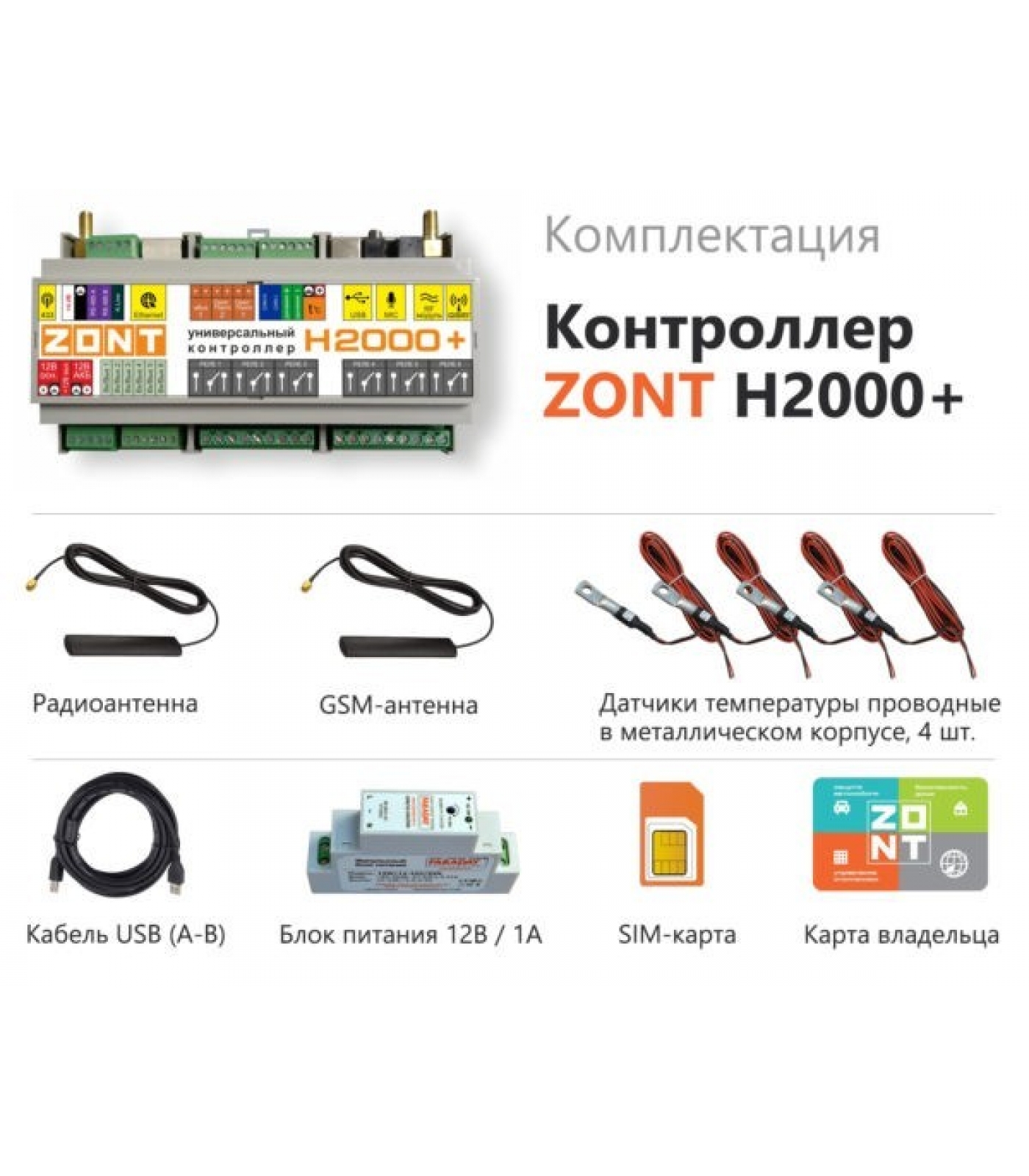

Возможно подключение резервного аккумулятора для автономной работы. При отключении электроэнергии контроллер останется на связи (длительность зависит от емкости АКБ и количества подключений), будет управлять подключенными приборами, а также передавать информацию от подключенных к нему проводных датчиков. Резервный аккумулятор в комплект не входит, приобретается отдельно.

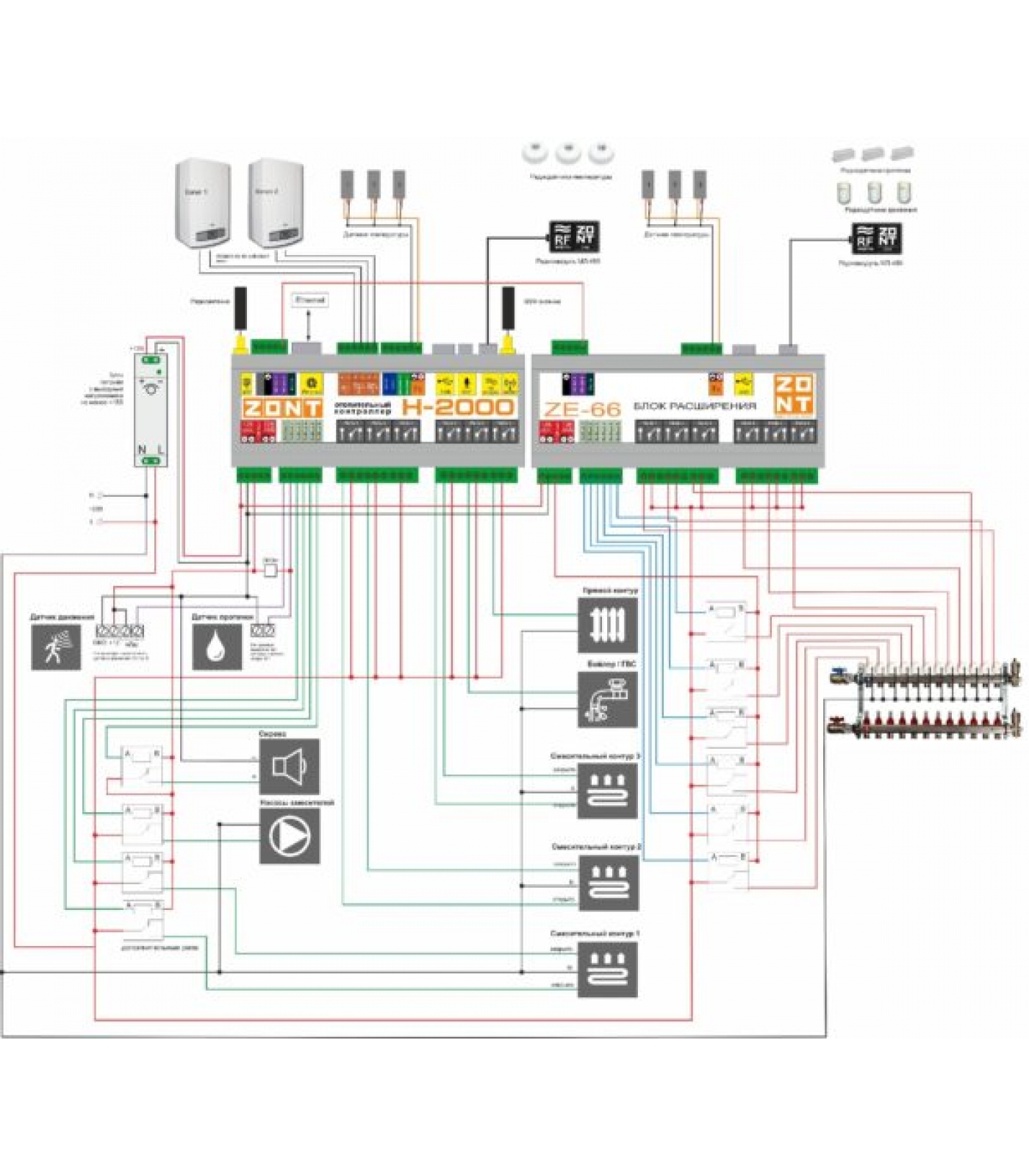

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяются блоки расширения ZONT ZE-66, ZONT ZE-66E (с Ethernet), ZONT ZRE-66 (радиорелейный). Блок не требует отдельного программирования.

С универсальным контроллером ZONT Н2000+:

— вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;

— вы можете быть уверенным в работоспособности всей инженерной системы;

— вы экономите на энергоносителях от 35%!

Напряжение питания

Основное 9-16 В от источника постоянного тока

Резервное опционально от внешнего АКБ 12V / 7 А/h

GSM-модем встроенный, поддерживает 2G

Частотный диапазон GSM-модема 800, 900, 1800, 1900 МГц

Канал передачи данных GPRS

Ethernet

Поддерживаемые интерфейсы USB 2.0 для связи прибора с ПК при настройке

1-Wire для контроля цифровых датчиков температуры

K-Line для подключения радиомодуля, внешних адаптеров, выносной панели управления

RS-485 для сопряжения с модулями расширения ZE-66, ZE-66E, ZRE-66

ModBus RTU: профессиональный интерфейс М2М-взаимодействия, где ZONT выступают в роли Master, т.е. является ведущим (подробнее)

OpenTherm для управления котлом по цифровой шине

E-BUS/Ariston для управления котлом по цифровой шине

Navien для управления котлом по цифровой шине

Встроенные интерфейсы OpenTherm (2 шт.), E-BUS/Ariston (1 шт.)

Управляемые выходы

Универсальные выходы/входы 6 шт., тип «открытый коллектор»

могут быть настроены как аналоговые входы

Выходы «открытый коллектор»:

Во включенном состоянии — «минус», в выключенном — напряжения нет

Максимальный ток каждого выхода 100 мА, напряжение не более 28V

Сопротивление во вкл-ом состоянии не более 10 Ом

Суммарный ток выходов 1-4 не более 350 мА

Суммарный ток выходов 5 и 6 не более 100 мА

Входы (аналоговые):

Входное напряжение 0-30 V

Дискретность при измерении температуры датчиком NTC — 12 бит

Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 V

Погрешность 2%

Подтяжка к цепи +3,3V через резистор 100 КОм

Релейные выходы 6 шт.

Коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;

Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В,

максимальный ток коммутации 3 А.

Блок расширения (ZE-66, ZE-66E, ZRE-66) Опционально для увеличения количества контролируемых входов/ управляемых выходов/ подключаемых датчиков температуры

Один блок расширения содержит:

— 6 релейных выходов (28V, 7А)

— 6 дискретных (универсальных) входов/выходов

— Интерфейс 1-Wire (поддержка цифровых проводных датчиков температуры)

Проводные датчики температуры

Макс. количество 25 шт.

Внимание – неоригинальные датчики могут не работать!

Тип Проводные цифровые и аналоговые NTC

Модели — МЛ-771, МЛ-772, МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Радиодатчики температуры

Макс. количество до 40 шт. к одному радиомодулю

Тип Рабочая частота 868 МГц

Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Радиоканал 433 МГц (встроенный),

868 МГц (подключаемый через дополнительный радиомодуль ZONT  МЛ-590)

Радиозоны

Количество радиозон без ограничений, 433 и 868 МГц

Датчиков в одной зоне до 6-ти шт. для 433 МГц

до 40-ка шт. для 868 МГц

Общее кол-во датчиков на частоте 868 МГц без ограничений

Прочие характеристики:

Рабочий интервал окружающих температур от минус 40 до плюс 50 °С

Габаритные размеры 160х90х60 мм

Корпус пластик D9MG

Крепление на DIN рейку
