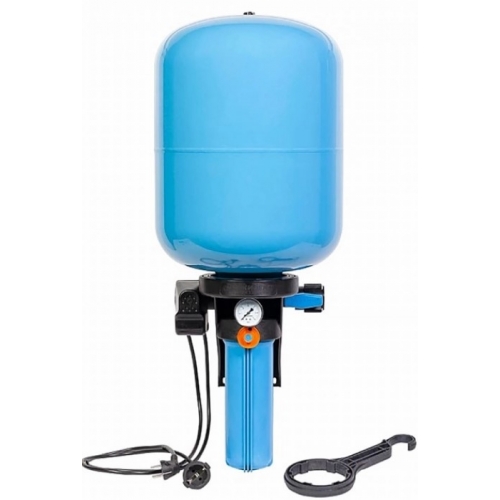

Комплексное Решение Автоматизации КРАБ-Т на баке 50л Джилекс [8702]

Решение автоматизации-комплексное Джилекс на баке КРАБ-Т 50 предназначено для автоматического управления включением и выключением электронасосов, поддержания заданного давления в системах водоснабжения и предварительной фильтрации воды.

Система содержит все необходимые элементы автоматического управления насосом, не требует настроек, позволяет подключаться в любом удобном месте магистрали вне зависимости от направления потока воды.

Объем гидроаккумулятора 50 л

Присоединительный размер гидроаккумулятора 1 дюйм

Диаметр входных и выходных патрубков 1 дюйм

Напряжение питающей сети 220±10% В

Степень защиты IP20

Максимальное давление 5,5 бар

Начальное избыточное давление воздуха в гидроаккумуляторе 1,4-1,5 бара

Температура перекачиваемой воды от +1°С до +35°С

Предварительная фильтрация воды

Тип жидкости Чистая вода

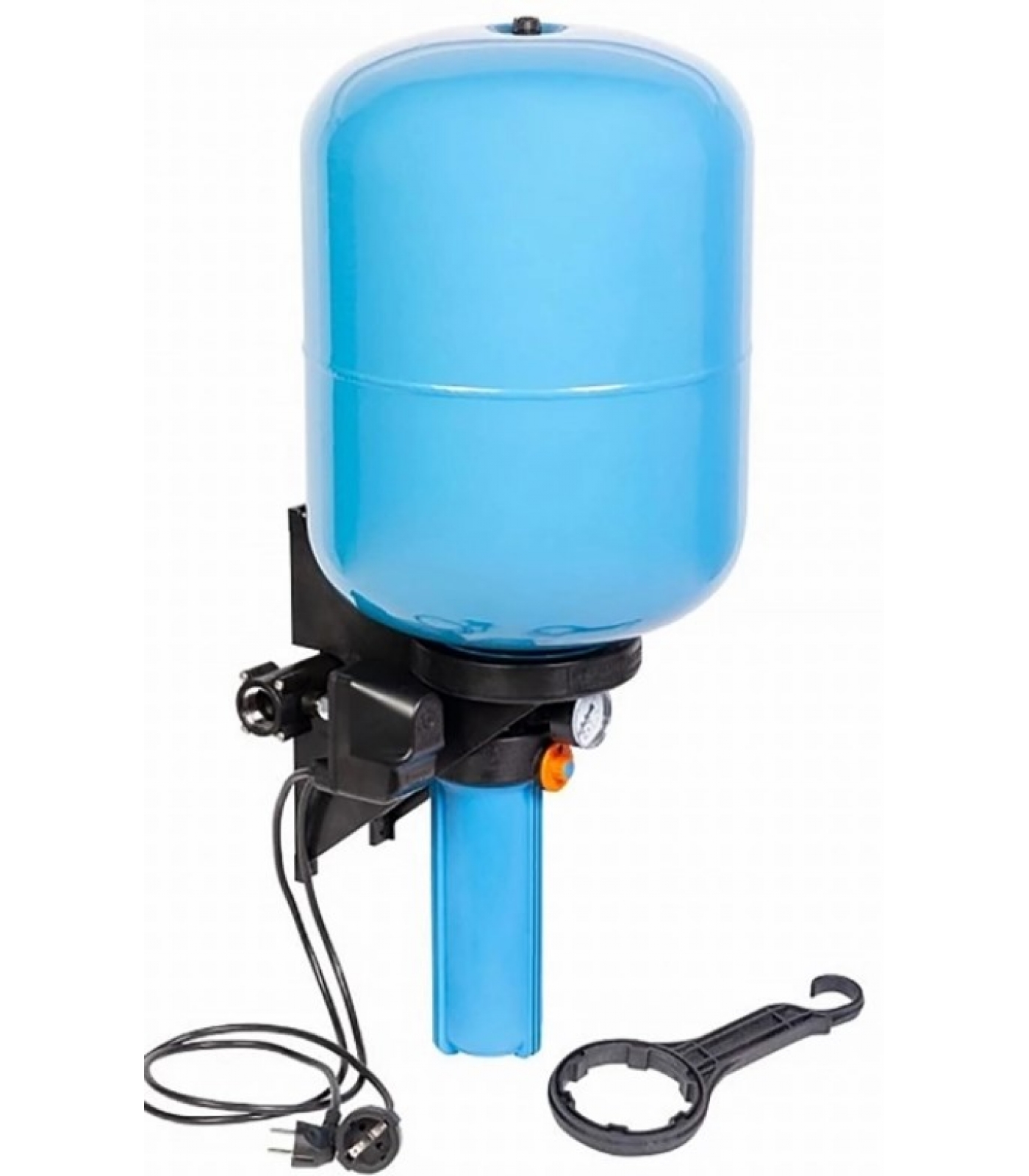

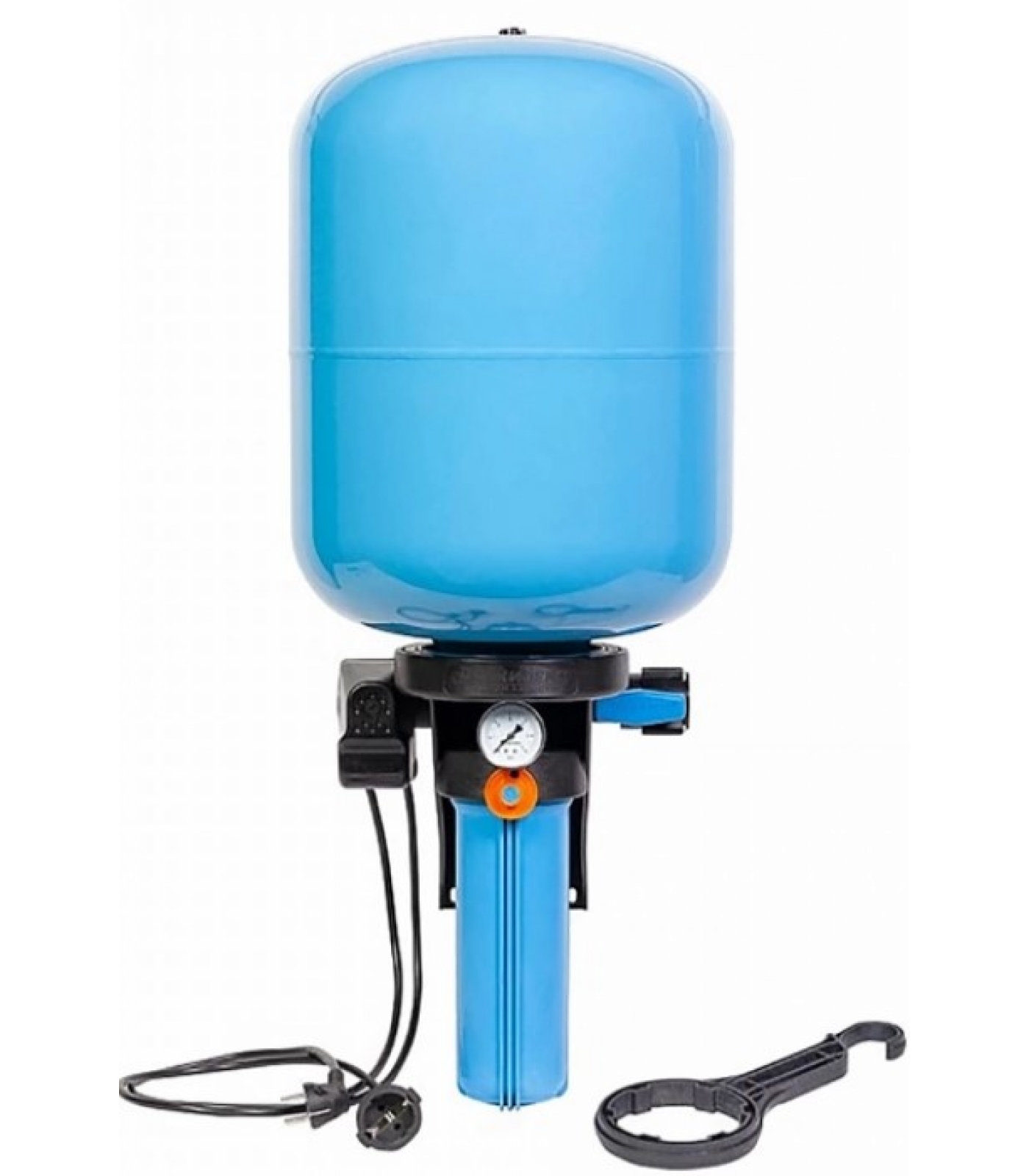

КРАБ-Т содержит стационарно закрепляемый на опорной поверхности (стене) корпус, являющийся базой, к нему присоединяются:

- гидроаккумулятор. Гидроаккумулятор имеет наружную резьбу на фланце и навинчивается сверху на корпус, содержащий ответное резьбовое отверстие, уплотняется торцевым или радиальным эластичным уплотнителем;

- пластмассовая колба для картриджа с сливной пробкой. Колба картриджного фильтра имеет наружную резьбу и навинчивается снизу на корпус, содержащий ответное резьбовое отверстие, уплотняется торцевым или радиальным эластичным уплотнителем; в нижней части колбы расположена сливная пробка, уплотняемая эластичным уплотнителем; для монтажа/демонтажа колбы к комплекту прилагается ключ;

- манометр;

- устройство индикации месяца замены фильтрующего картриджа;

- съемный коллектор, который содержит встроенный шаровой кран с резьбовым патрубком на выходе, обратный клапан с резьбовым патрубком на входе, присоединительный штуцер для реле давления; коллектор содержит 3 цилиндрических патрубка и вставляется в ответные отверстия корпуса с возможностью обеспечить подачу воды слева направо или справа налево, уплотняется эластичным уплотнителем, фиксируется на корпусе винтами;

- реле давления РДМ – 5. К реле присоединены кабель с вилкой для подключения к электросетии кабель с розеткой для подключения насоса к выходу реле, реле устанавливается на коллекторе.

КРАБ применяется для того, чтобы максимально упростить монтаж автоматической системы водоснабжения.

КРАБ автоматически включает насос при падении давления в системе водоснабжения ниже нижнего порога настройки реле (например, 1,4 бар), насос начинает работать и подавать воду. При закрытии всех точек водоразбора насос продолжит работу, пока давление в системе не возрастет до верхнего порога настройки реле (например, 2,8 бар). Тогда реле давления отключит насос. При следующем открытии точки водоразбора вода будет поступать из гидроаккумулятора. Избыточное давление воздуха будет вытеснять воду из его мембраны и давление в системе водоснабжения начнет падать. При падении давления ниже нижнего порога настройки реле (например, 1,4 бар), реле давления вновь включает насос.
