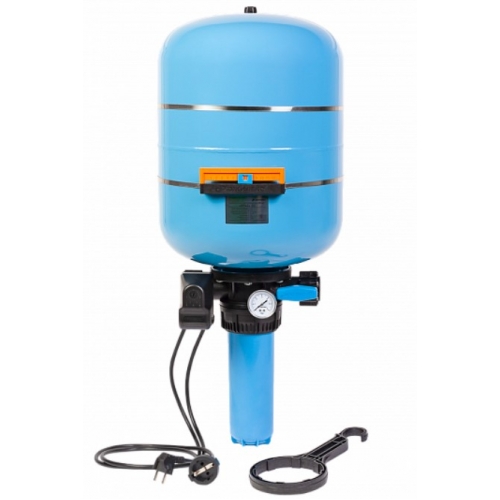

Комплексное Решение Автоматизации КРАБ на баке 50л Джилекс [9030]

Решение автоматизации-комплексное Джилекс на баке КРАБ 50 предназначено для автоматического управления включением и выключением электронасосов, поддержания заданного давления в системах водоснабжения и предварительной фильтрации воды.

Система содержит все необходимые элементы автоматического управления насосом, не требует настроек, позволяет подключаться в любом удобном месте магистрали вне зависимости от направления потока воды.

Объем гидроаккумулятора 50 л

Присоединительный размер гидроаккумулятора 1 дюйм

Диаметр входных и выходных патрубков 1 дюйм

Напряжение питающей сети 220±10% В

Степень защиты IP20

Максимальное давление 5,5 бар

Начальное избыточное давление воздуха в гидроаккумуляторе 1,4-1,5 бара

Температура перекачиваемой воды от +1°С до +35°С

Предварительная фильтрация воды

Тип жидкости Чистая вода

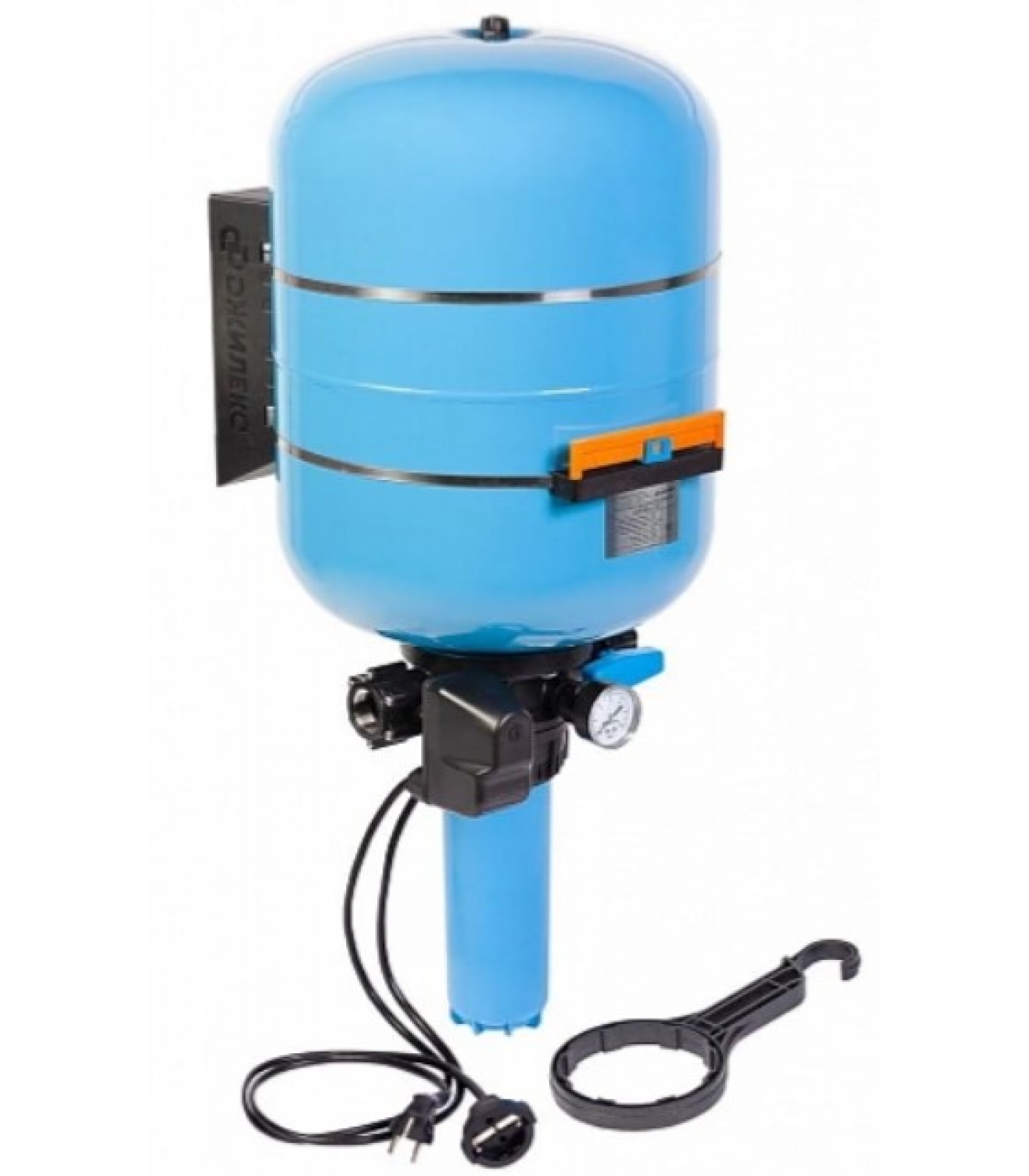

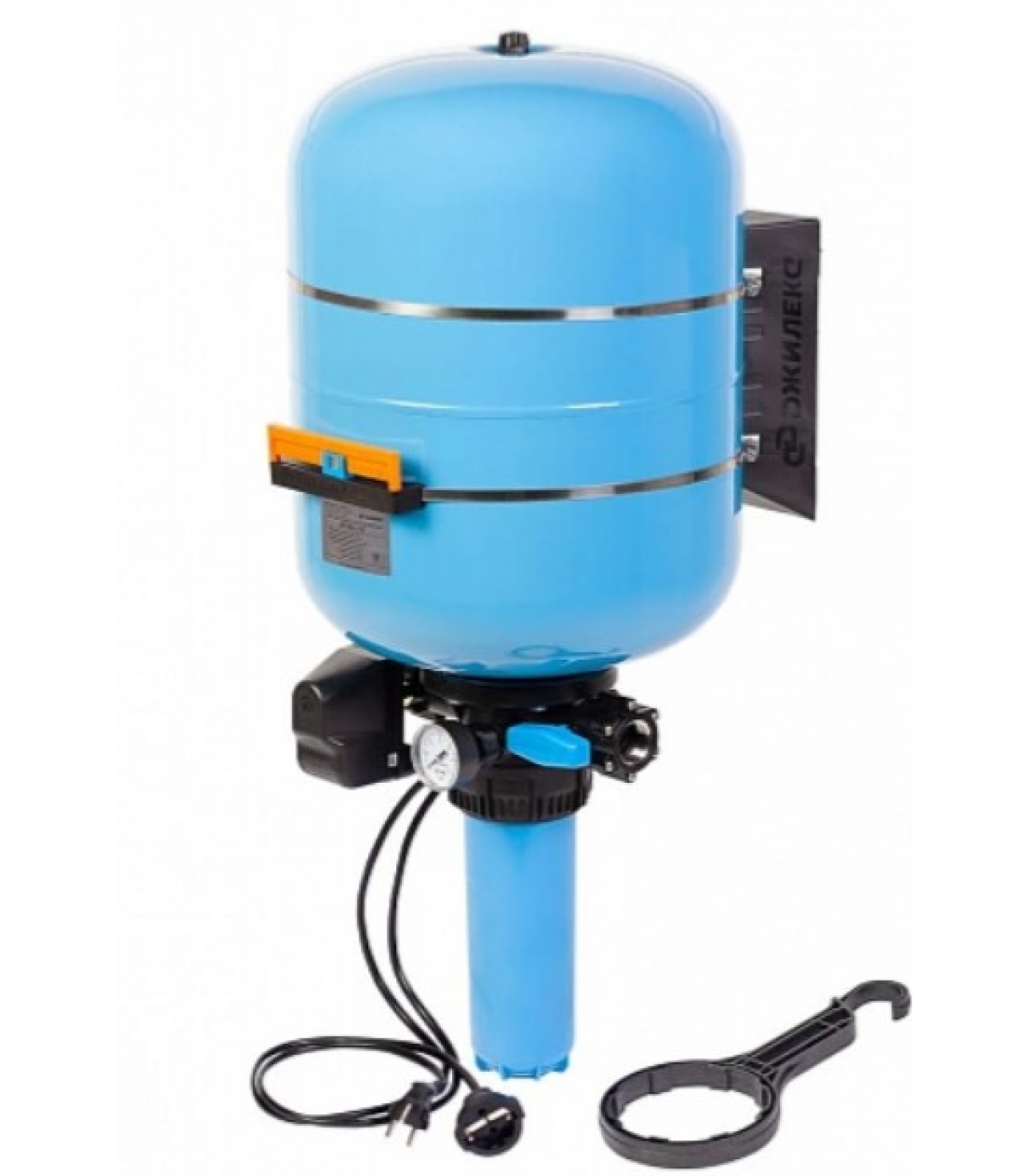

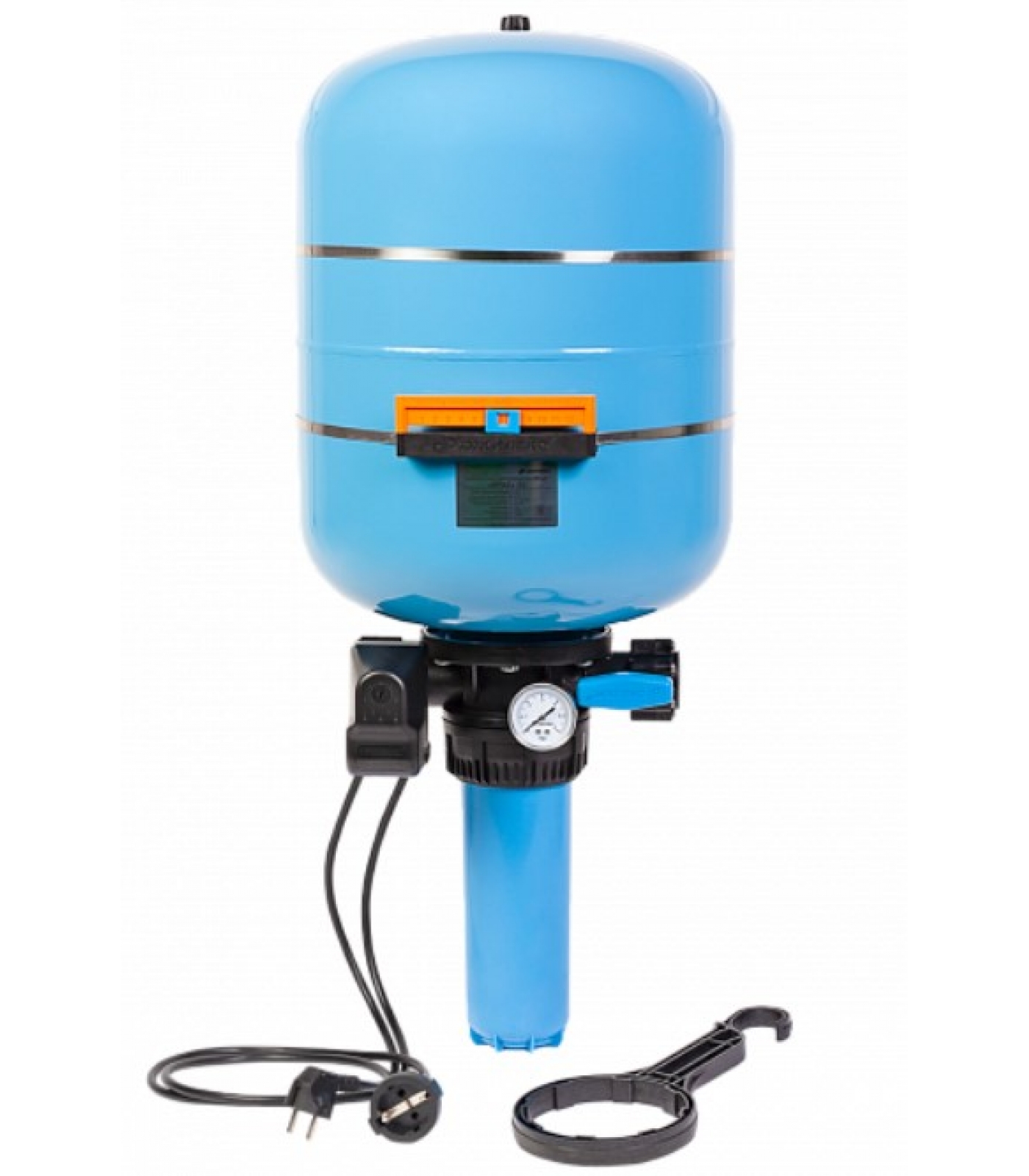

КРАБ состоит из следующих частей:

- пластиковый корпус с местом для крепления гидроаккумулятора и наружной резьбой крепления для гайки колбы; двумя резьбовыми патрубками с внутренней резьбой 1 дюйм, встроенным шаровым краном на выходе и обратным клапаном на входе;

- гидроаккумулятор  со сменной мембраной (изготовлена из EPDM) и воздушным клапаном (ниппелем);

- манометр;

- реле давления РДМ–5 с выводами для подключения электропитания и насоса;

- пластмассовая колба с фильтрующим картриджем и сливной пробкой (для замены фильтрующего картриджа прилагается ключ);

- кронштейн со стальным хомутом для крепления КРАБ к вертикальной поверхности;

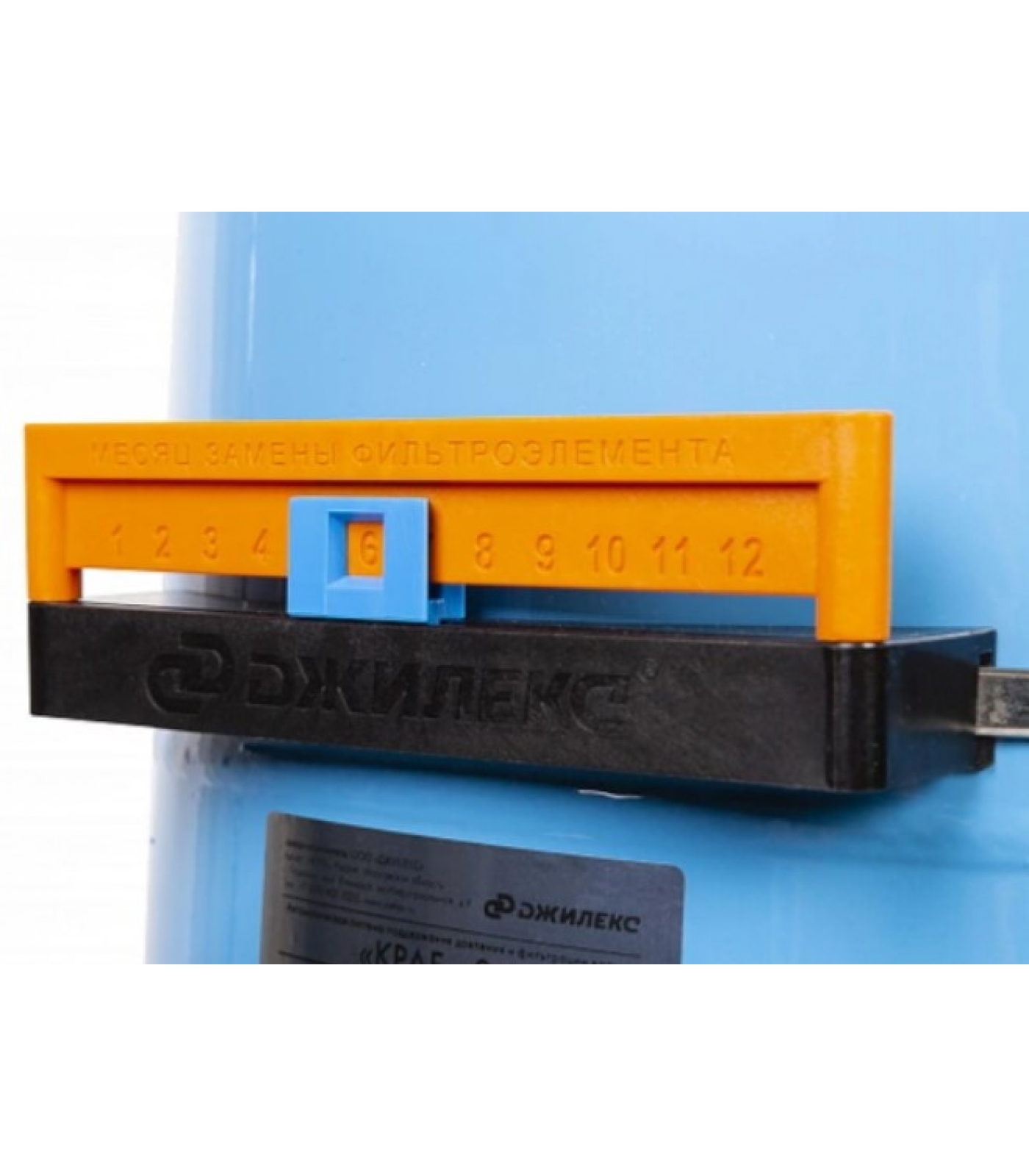

- площадка со шкалой (датировкой) и ползунком для фиксации месяца замены фильтрующего картриджа;

- заглушки 1/4” и 3/4” для реализации возможности реверса подачи воды;

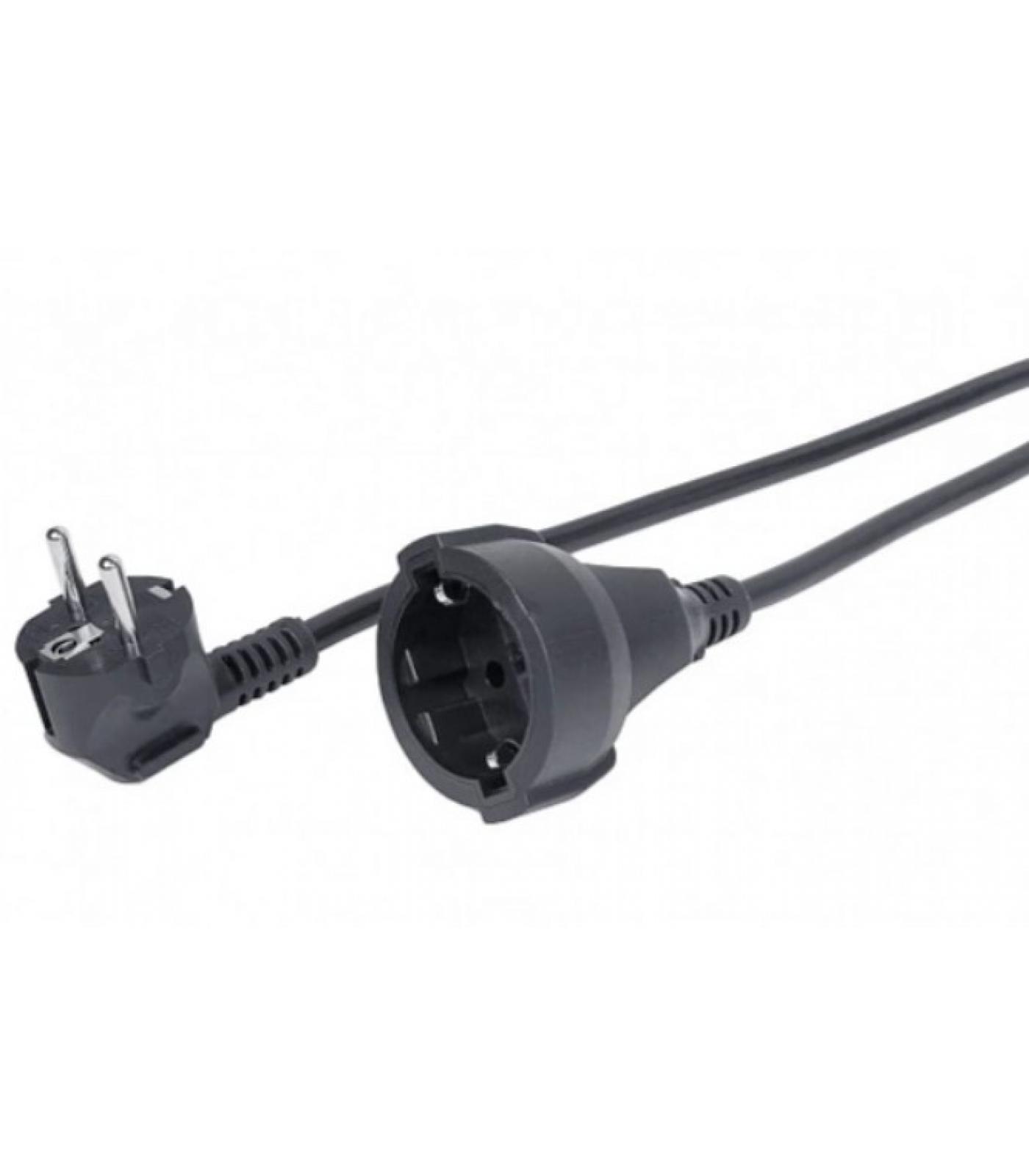

- силовой кабель с вилкой и силовой кабель с розеткой для подачи электрического тока напряжением 220В±10% к насосу.

КРАБ применяется для того, чтобы максимально упростить монтаж автоматической системы водоснабжения.

КРАБ автоматически включает насос при падении давления в системе водоснабжения ниже нижнего порога настройки реле (например, 1,4 бар), насос начинает работать и подавать воду. При закрытии всех точек водоразбора насос продолжит работу, пока давление в системе не возрастет до верхнего порога настройки реле (например, 2,8 бар). Тогда реле давления отключит насос. При следующем открытии точки водоразбора вода будет поступать из гидроаккумулятора. Избыточное давление воздуха будет вытеснять воду из его мембраны и давление в системе водоснабжения начнет падать. При падении давления ниже нижнего порога настройки реле (например, 1,4 бар), реле давления вновь включает насос.
