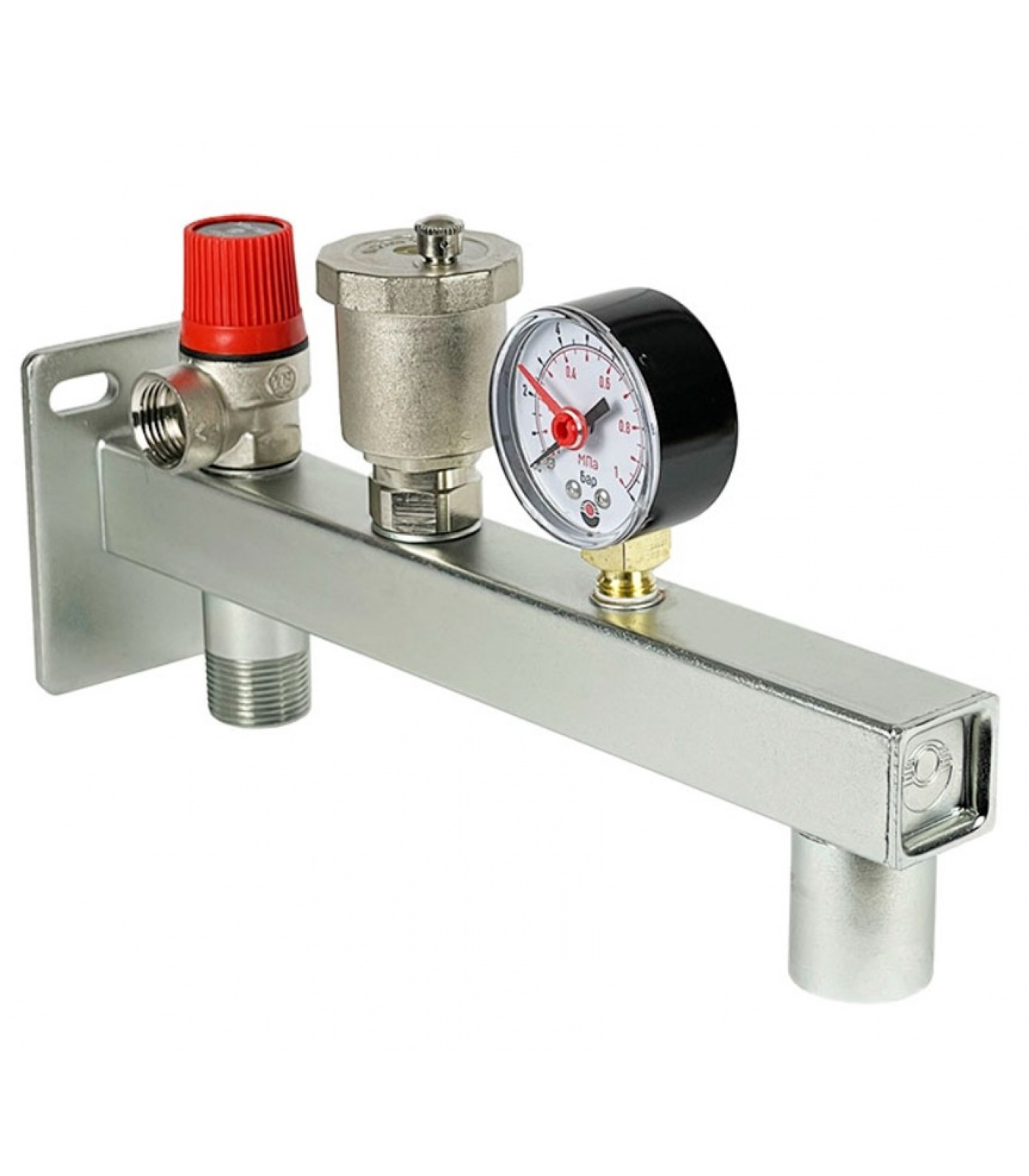

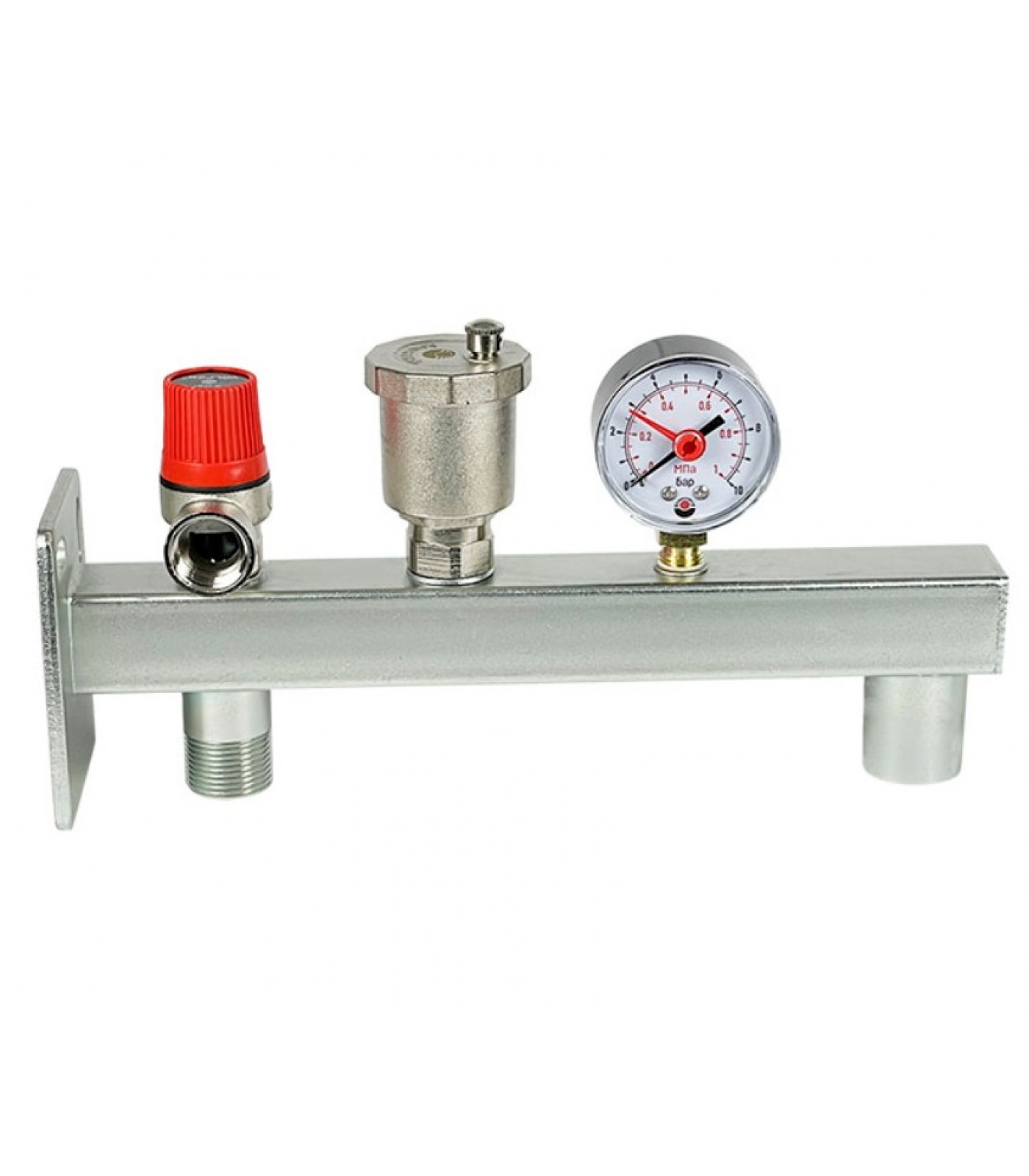

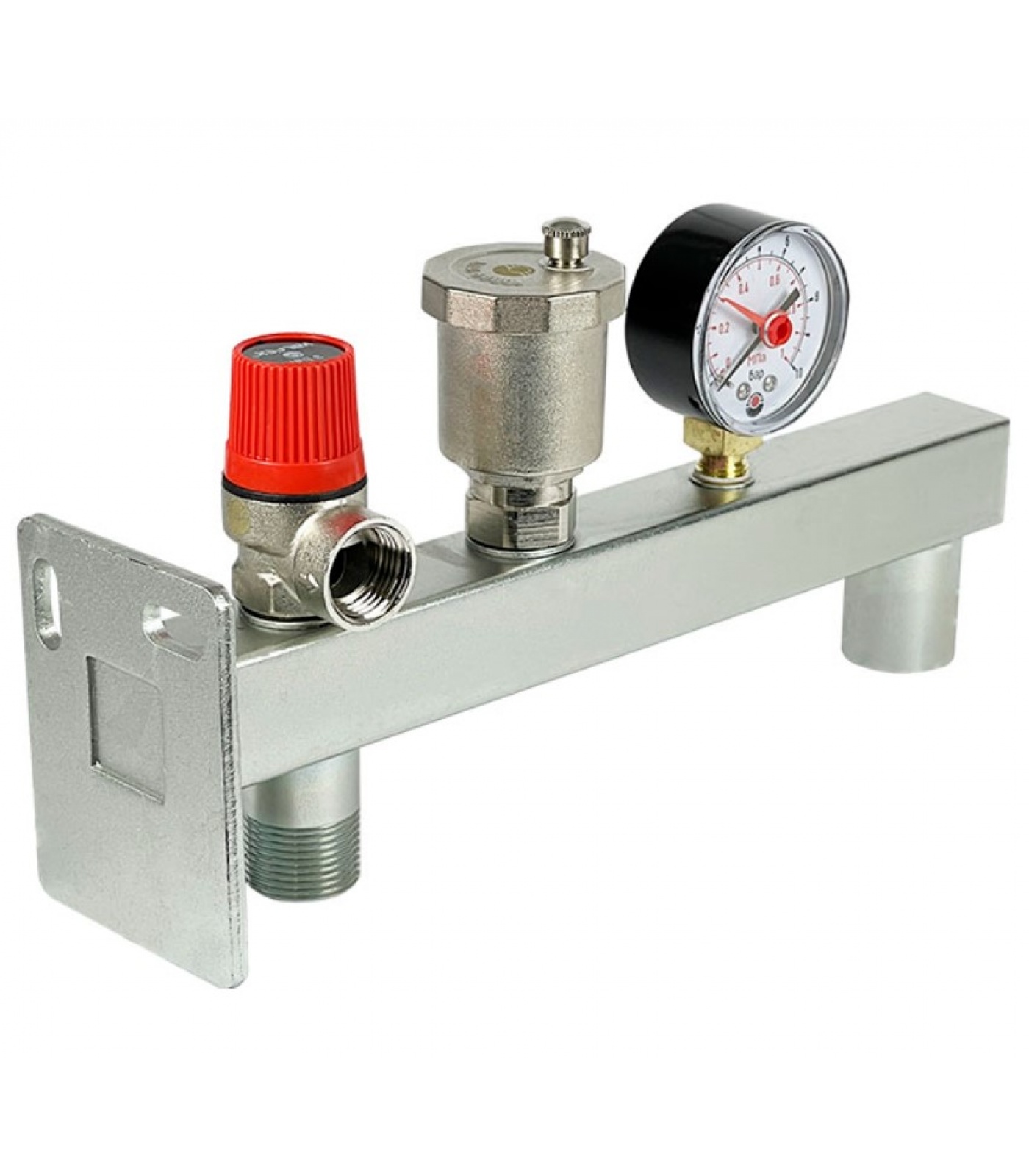

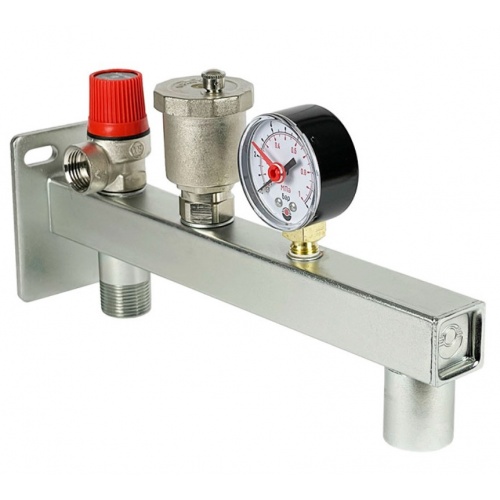

Группа безопасности 3/4" Valfex c воздухоотводчиком, предохранительным клапаном и манометром
Артикул: VF.495.0.0
Доступность: Под заказ
Код товара: 00-00038128
Доступность: Под заказ
Код товара: 00-00038128
Под заказ
2100 Нет в наличии, последняя цена
2 100 руб./шт
2 100 руб./шт
Штрих-код товара
Группа безопасности 3/4" Valfex c воздухоотводчиком, предохранительным клапаном и манометром
Код: 2008843215498
Покажите штрих-код на кассе для ускоренного подбора товара
Наличие в магазинах:
Отправить другу:
Заказ отсутствующего товара осуществляется после предоплаты.
Стоимость заказного товара может быть изменена поставщиком.
Стоимость заказного товара может быть изменена поставщиком.
Группа безопасности Valfex VF.495.0.0 предназначена для автономных систем водяного отопления и ГВС мощностью до 44 КВт и давлением до 10 бар.
Комплектация: автоматический поплавковый воздухоотводчик, отсечной клапан для воздухоотводчика, предохранительный клапан и манометр-индикатор
Применяется в установках с тепловой мощностью до 44 кВт (определяется штатным предохранительным клапаном).
Предусмотрен резьбовой патрубок для подключения расширительного бака диаметром 3/4".
Рабочее давление бар 10
Пробное аварийное давление бар 15
Максимальная температура рабочей среды °С 120
Рабочая среда Вода, пар, растворы гликолей (50%)
Материал:
-консоль Сталь Ст.3 оцинкованная
-корпус воздухоотводчика и предохранительного клапана Латунь ЛС59-1
-поплавок воздухоотводчика Полипропилен
-золотниковый уплотнитель EPDM
Присоединительная резьба по ГОСТ 6357-81:
- к сети 3/4" Н
- для воздухоотводчика 1/2" В
- для предохранительного клапана 1/2" В
- для манометра-индикатора 1/4" В
- для расширительного бака 3/4" В
Давление настройки предохранительного клапана бар 3
Максимальная мощность обслуживаемого теплогенератора кВт 44
Диапазон шкалы манометра-индикатора бар 0…10
Класс точности манометра-индикатора 3
Цена деления шкалы манометра-индикатора бар 0,5
Минимальное давление рабочей среды бар 0,05
Максимальная производительность воздухоотводчика (по воздуху) л/мин 13
Номинальная производительность предохранительного клапана(по воде) л/сек 0,07
Группа безопасности комплектуется автоматическим поплавковым воздухоотводчиком, отсечным клапаном для воздухоотводчика, предохранительным клапаном и манометром-индикатором, что обеспечивает выполнение следующих функций:
- защита от превышения давления в системе;
- отвод из системы воздуха и газов;
- индикация давления в системе на уровне манометра.
Группа безопасности имеет дополнительный резьбовой выход для присоединения расширительного бака и фланец для крепления консоли к стене.
Основная область применения – автономные котельные и ИТП.
Группа безопасности обеспечивает защиту от превышения давления в системе и его индикацию, а также отвод из системы воздуха и газа.
Группа безопасности включает в себя: смонтированные на стальном корпусе с фланцем настенного крепления предохранительный клапан с фиксированной настройкой 3 бара, манометр и автоматический воздухоотводчик, установленный через отсечной клапан.
Устройство устанавливается на линии подачи теплоносителя от котла. Присоединительный размер – 3/4” (внутренняя резьба). Группа имеет резьбовой выход диаметром 3/4” для присоединения расширительного бака.
Принцип работы группы безопасности состоит в том, что с самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух, однако при перегреве и достижении критических отметок давления, во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя и тем самым снижая давление в системе. Входящий в состав группы безопасности манометр показывает давление в моменте:
- пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки;
- повышенное давления о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.
| Диаметр подключения входной, дюйм | 3/4 |
| Максимальная рабочая температура, C | 120 |
| Максимальное рабочее давление, бар | 10 |
| Материал | Сталь, Латунь |
| Материал поплавка | Полипропилен |
| Материал уплотнения | EPDM |
| Монтаж | Настенный |
| Рабочая среда | Вода, Гликоль раствор |
| Способ монтажа | Резьба |
| Страна | Китай |
| Тип присоединения | Резьбовое |
| Форма | Прямоугольная |
| Цвет | Металлический |
| Вид товара (товар) | Арматура безопасности |
| Габаритность | Среднегабаритный |
| Гарантия | 2 года |
| Тип товара (товар) | Группа безопастности |
| Высота. см | 8,9 |
| Длина. см | 26,9 |
| Ширина. см | 6,9 |
| Упаковка (ДxШxВ): | 30x15x10 см. |
