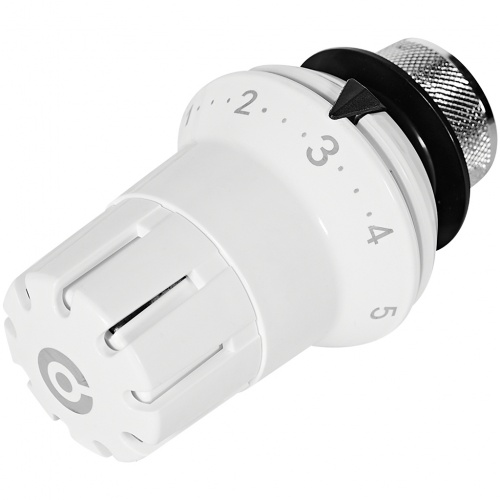

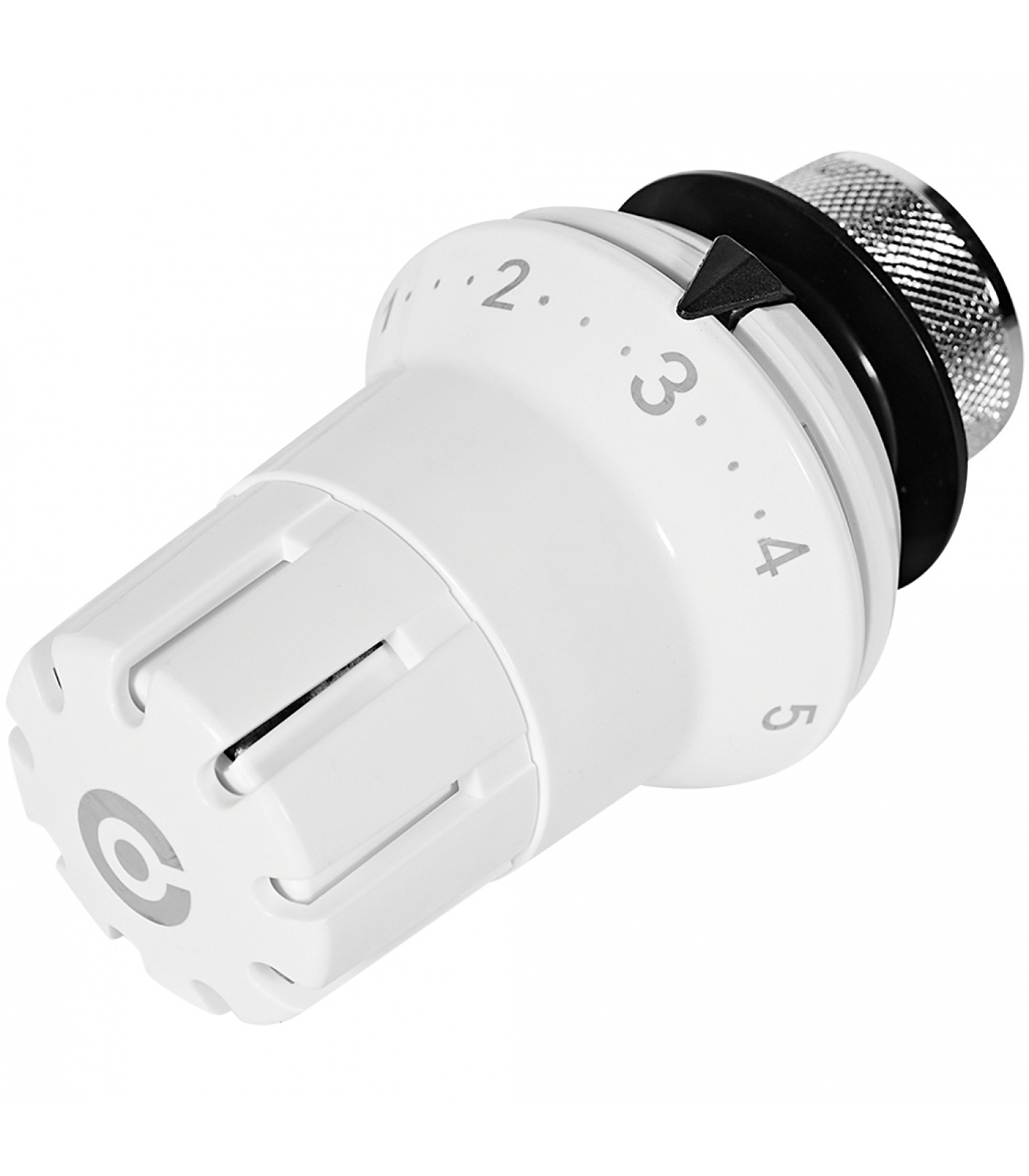

Головка термостатическая жидкостная Rommer 6-28°C, M30X1,5, белая

Жидкостная термостатическая головка ROMMER RHT-0001-103015 с универсальным резьбовым соединением M30x1,5 является высокоточным инструментом для автоматического регулирования микроклимата в современных системах отопления. Встроенный чувствительный датчик мгновенно реагирует на изменения температуры воздуха в помещении, самостоятельно корректируя объем подаваемого в радиатор теплоносителя для поддержания заданного пользователем комфортного уровня.

Rommer RHT-0001-003015

Тип Со встроенный датчиком

Рабочее вещество Спирт

Диапазон температурной настройки, °С 6-28

Время срабатывания, мин 20

Гистерезис, °С 0,5

Максимально-допустимый перепад давлений на термостатическом

клапане, преодолеваемый термоголовкой ΔРкл, бар 1

Максимально допустимое статическое давление, бар 10

Тип и размер резьбы соединительной гайки, мм М 30х1,5

Максимально допустимый момент затяжки соединительной гайки, Нм 6-10

Температура транспортировки и хранения, °С От -20 до +50

Срок службы, лет 10

Гарантийный срок 5 лет

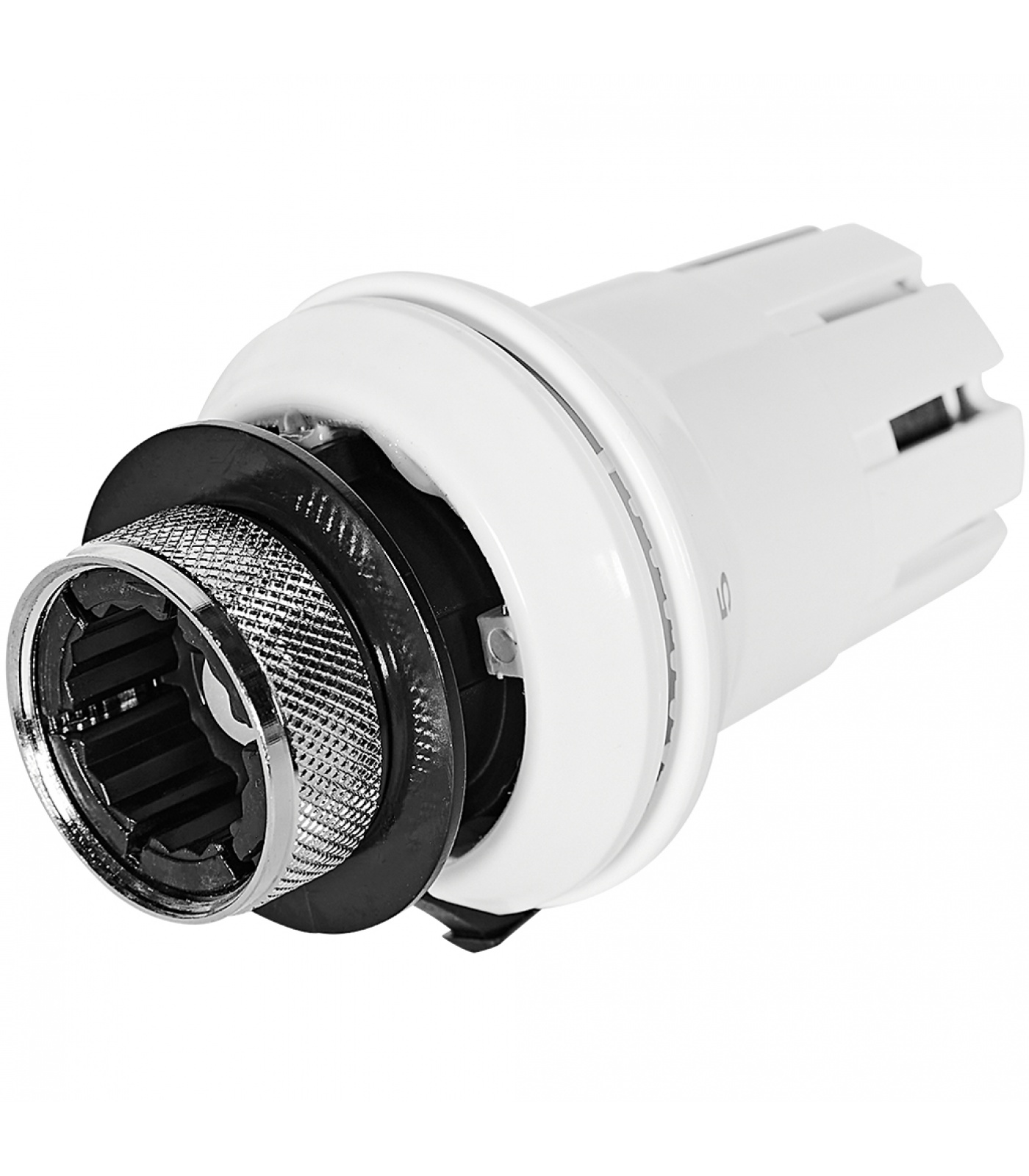

Термостатическая головка (термоголовка) – устройство для управления термостатическим клапаном нажимного действия. Представляет из себя механический пропорциональный регулятор прямого действия. Термоголовка устанавливается на термостатический клапан вместо защитного колпачка и закрепляется с помощью предусмотренной для этого резьбы М30х1,5. Термоголовка может настраиваться потребителем на поддержание желаемой температуры воздуха в отапливаемом помещении в диапазоне от 6 до 28 °С. Воспринимая отклонение фактической температуры воздуха от заданного значения, термоголовка воздействует на клапан, перемещая его затвор.

Основной элемент термоголовки – сильфон, заполненный специальной термочувствительной жидкостью и ее парами. Давление в сильфоне сбалансировано силой настроечной пружины. Сильфон с жидкостью воспринимает изменение температуры окружающего воздуха. При повышении температуры жидкость расширяется, объем сильфона увеличивается, шток термоголовки и нажимной цилиндр перемещаются, а вслед за ними золотник термостатического клапана – в сторону сокращения протока теплоносителя через отопительный прибор, пока не будет достигнуто равновесие между давлением в сильфоне и усилием пружины. При понижении температуры происходит обратный процесс: жидкость сжимается, объем сильфона уменьшается, шток и с ним золотник клапана перемещаются в сторону открытия до нового равновесия системы.

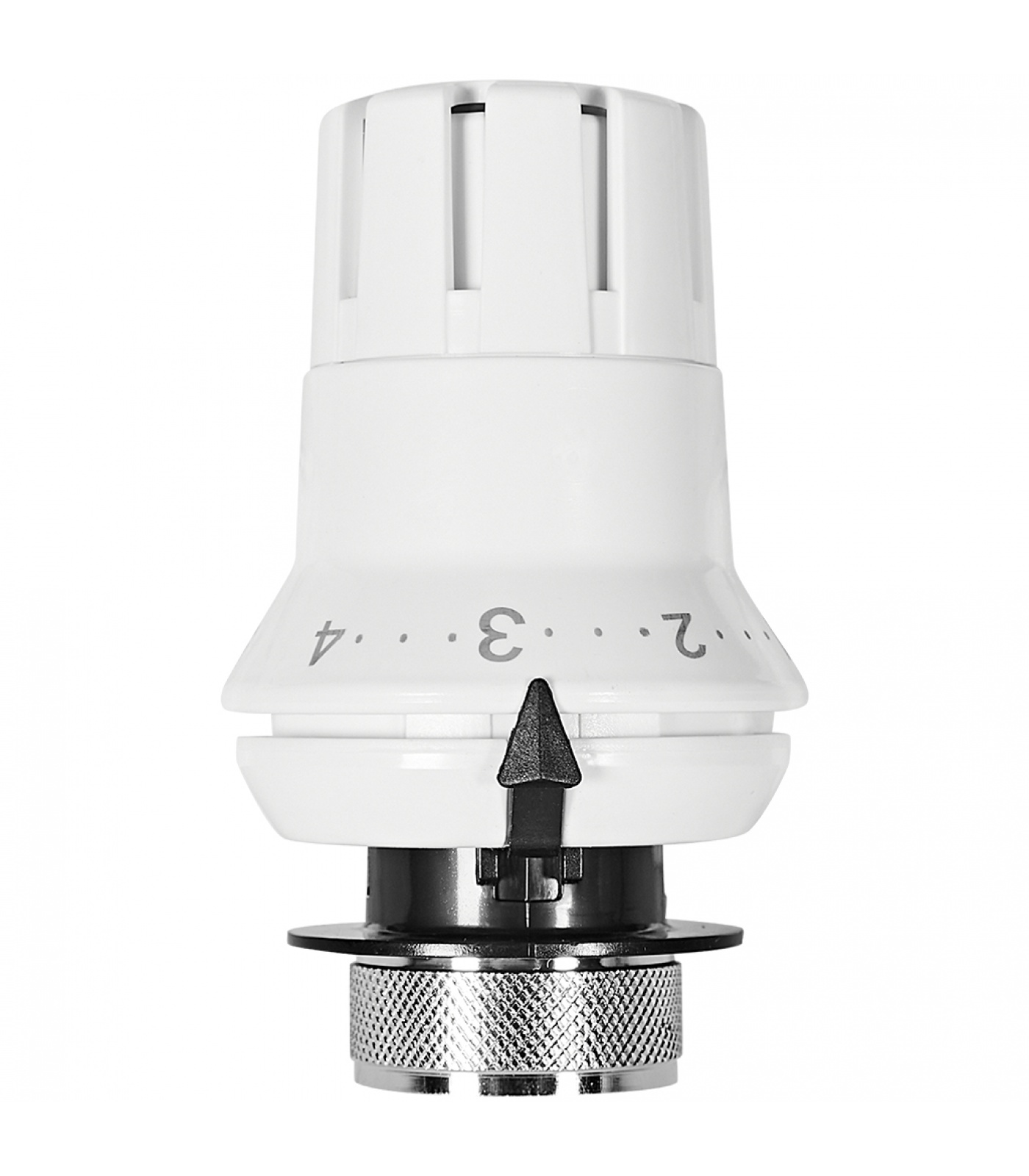

Изменяя силу сжатия рабочей пружины можно настроить термостатический клапан на поддержание желаемой температуры в пределах температурной шкалы. Термоголовка настраивается самим пользователем в процессе эксплуатации системы отопления простым поворотом ее рукоятки до совмещения значения температуры со стрелкой указателем настройки. Цифры на шкале коррелируются с поддерживаемой клапаном температурой (табл. ниже). Данные температуры являются ориентировочными, так как фактическая температура воздуха вокруг термоголовки зависит от условий ее размещения.
