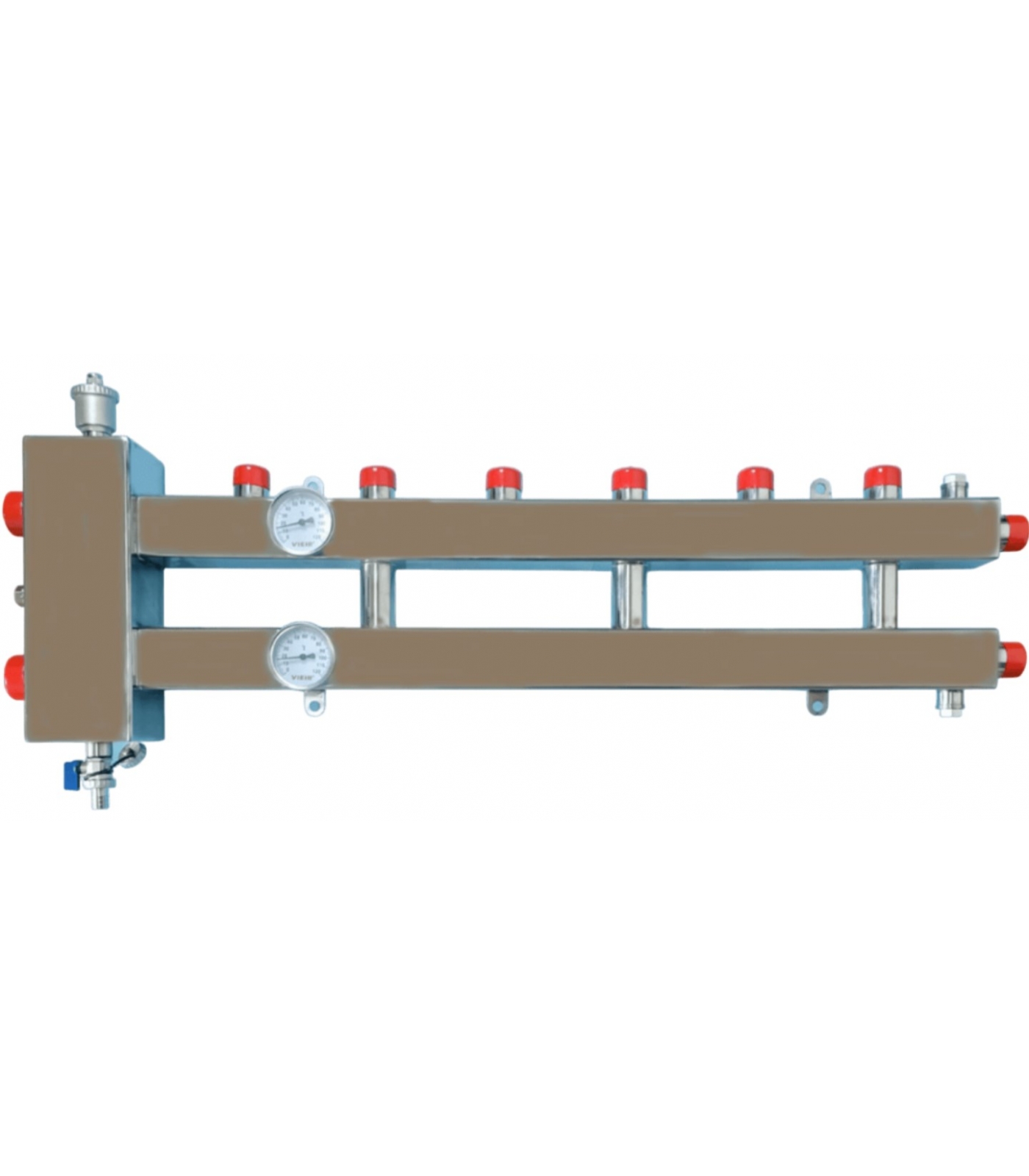

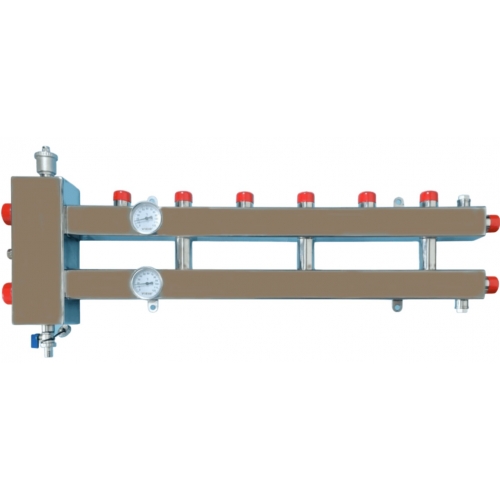

Гидравлический разделитель с коллектором Vieir 3+1 выхода, 70 кВт, нержавеющая сталь, квадрат
Гидравлический разделитель с коллектором Vieir 3+1 выхода, 70 кВт, нержавеющая сталь, квадрат
3
25900 25 900 руб./шт
+ 259 Бонусных рублей ❓
Производитель: Vieir
Артикул: VHSK25-3.1-A
Доступность: 3 шт
Код товара: 00-00034375
Габариты (ДxШxВ): 10x98x29 см.
Артикул: VHSK25-3.1-A
Доступность: 3 шт
Код товара: 00-00034375
Габариты (ДxШxВ): 10x98x29 см.
Штрих-код страницы товара:
Наличие в магазинах:
Отправить другу:
Эль-Монте
Доставка по России - Почта России, ТК DPD, СДЭК
Отправляем из Ульяновска каждый вторник и четверг
Перемещение товара из магазина в магазин - после оплаты заказа.
Изображение может отличаться от оригинального товара.
Изображение может отличаться от оригинального товара.

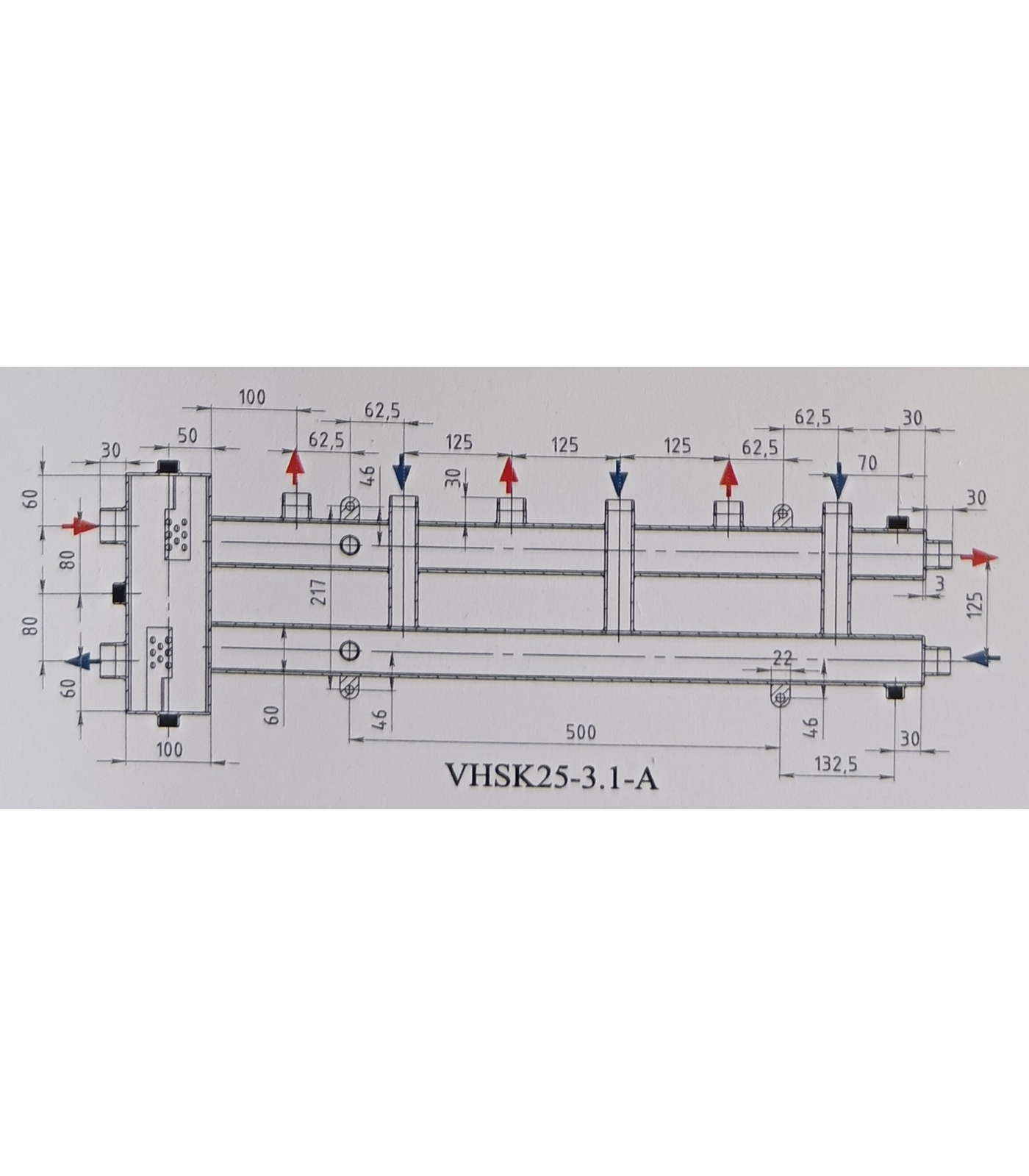

Устройство представляет собой комбинированный воздухо-газоотделитель с шламоуловителем совмещенный с коллектором, которое применяется для связи основного насосного контура с одним или несколькими контурами системы теплоснабжения здания. Блок гидрострелки с коллекторами предназначен для компактного подсоединения и гидравлической увязки многоконтурной водяной системы теплоснабжения к теплогенератору. Коллекторы имеют межосевое расстояние контуров 125 мм, это позволяет устанавливать на коллекторы насосные группы.
Кроме трубопроводов теплоснабжающих контуров на блок может быть установлена вспомогательная арматура: воздухоотводчик, дренажный кран, погружные термометры и манометр (входят в комплект поставки)
Блок поставляется с резьбовыми патрубками, закрытыми пластиковыми заглушками.
Рабочая среда вода
Присоединительная резьба первичного контура 1 1/4" нр
Присоединительная резьба вторичных контуров 1" нр
Резьба под воздухоотводчик и дренажный кран 1/2" вр
Резьба под термометр 1/2" вр
Макс. рабочая температура теплоносителя 100 °С
Макс. рабочее давление 6 бар
Мощность 70 кВт
Материал Нерж. сталь AISI304
В системе отопления устройство обеспечивает возможность работы системы в следующих режимах.
1.Равный расход теплоносителя в котловом контуре и в контуре потребителей.
2.Увеличенный расход в контуре потребителей.
3.Уменьшенный расход в контуре потребителей.
Наиболее эффективным является первый режим работы системы отопления.
Контур потребителя - два соседних патрубка подачи и обратки. Такое расположение конструктивно обеспечивается тем, что патрубки подачи проходят насквозь через коллектор обратки и наоборот патрубки обратки проходят через коллектор подачи.
В самом коллекторе нагретый и охлажденный теплоносители не смешиваются.
Таким образом на каждый контур подачи поступает теплоноситель одинаковой температуры.
Межосевое расстояние контуров 125 мм, что позволяет устанавливать на коллекторы насосные группы как нашей сборки, так и других производителей.
Для воздухоотводчиков и сливных кранов в коллектор вварены муфты с резьбой 1/2".
Муфты под термометры с резьбой 1/4" расположены с обеих сторон коллектора, что позволяет менять расположение гидрострелки и направление контуров обратки на контуры потребителей.
Это важно учитывать при комплектации коллекторов насосными группами с неизменяемым расположением контуров.
Каждый контур потребителя должен быть оборудован циркуляционным насосом и обратным клапаном. Насос может быть расположен как на подаче, так и на обратке данного контура.
Циркуляционные насосы контуров потребителей, в том числе и насосы в составе насосных групп быстрого монтажа, подбираются аналогично насосам первичного контура в соответствии с его напорно-расходными характеристиками и гидравлическим сопротивлением данного контура.
Не рекомендуется превышать напор циркуляционного насоса по отношению к потере напора на трубопроводе более чем на 25%.
Гидравлический разделитель может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен квалифицированными специалистами. Перед запуском должна проводится опрессовка - проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропилен гликолевую смесь с концентрацией гликоля до 50%.
Для настройки соответствия значений расхода в первичном и вторичном контуре в базовом режиме работы для данной системы отопления (наиболее продолжительный режим работы) необходимо правильно подобрать циркуляционные насосы всех контуров в соответствии с гидравлическим сопротивлением в этих контурах.
Характеристики
| Количество контуров | 4 |
| Котловые патрубки, дюйм | 1 1/4 н.р. |
| Максимальная мощность контура, кВт | 70 |
| Максимальное рабочее давление, бар | 6 |
| Материал | Сталь нержавеющая |
| Монтаж | Настенный |
| Патрубки воздухоотводчики, дюйм | 1/2 в.р. |
| Патрубки для термоманометров, дюйм | 1/2 в.р. |
| Патрубки контуров, дюйм | 1 н.р. |
| Способ монтажа | Резьба |
| Страна | Китай |
| Цвет | Хром |
| Вид товара (товар) | Гидравлические разделители |
| Габаритность | Среднегабаритный |
| Гарантия | 7 лет |
| Тип товара (товар) | Коллектор с гидрострелкой |
| Высота упаковки, см | 15 |
| Длина упаковки, см | 105 |
| Ширина упаковки, см | 35 |
