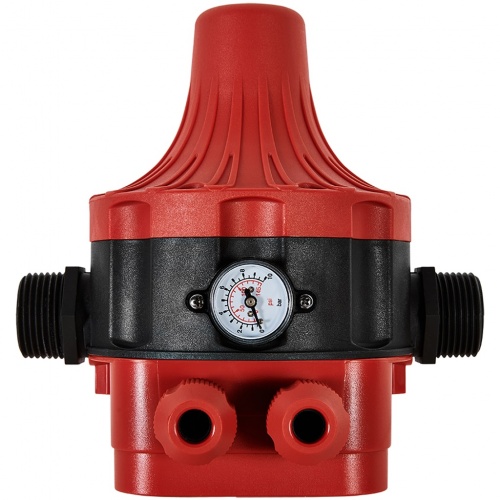

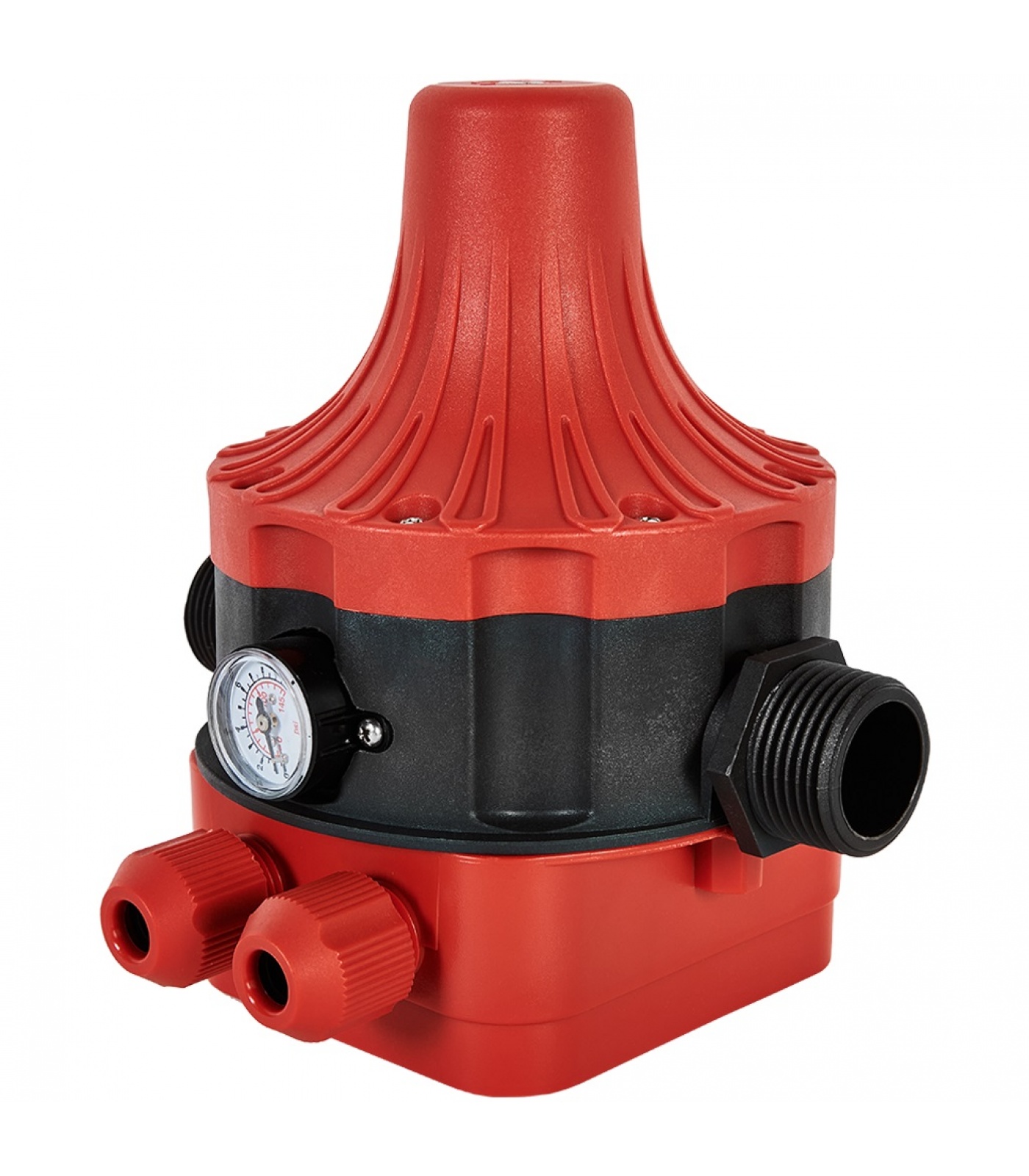

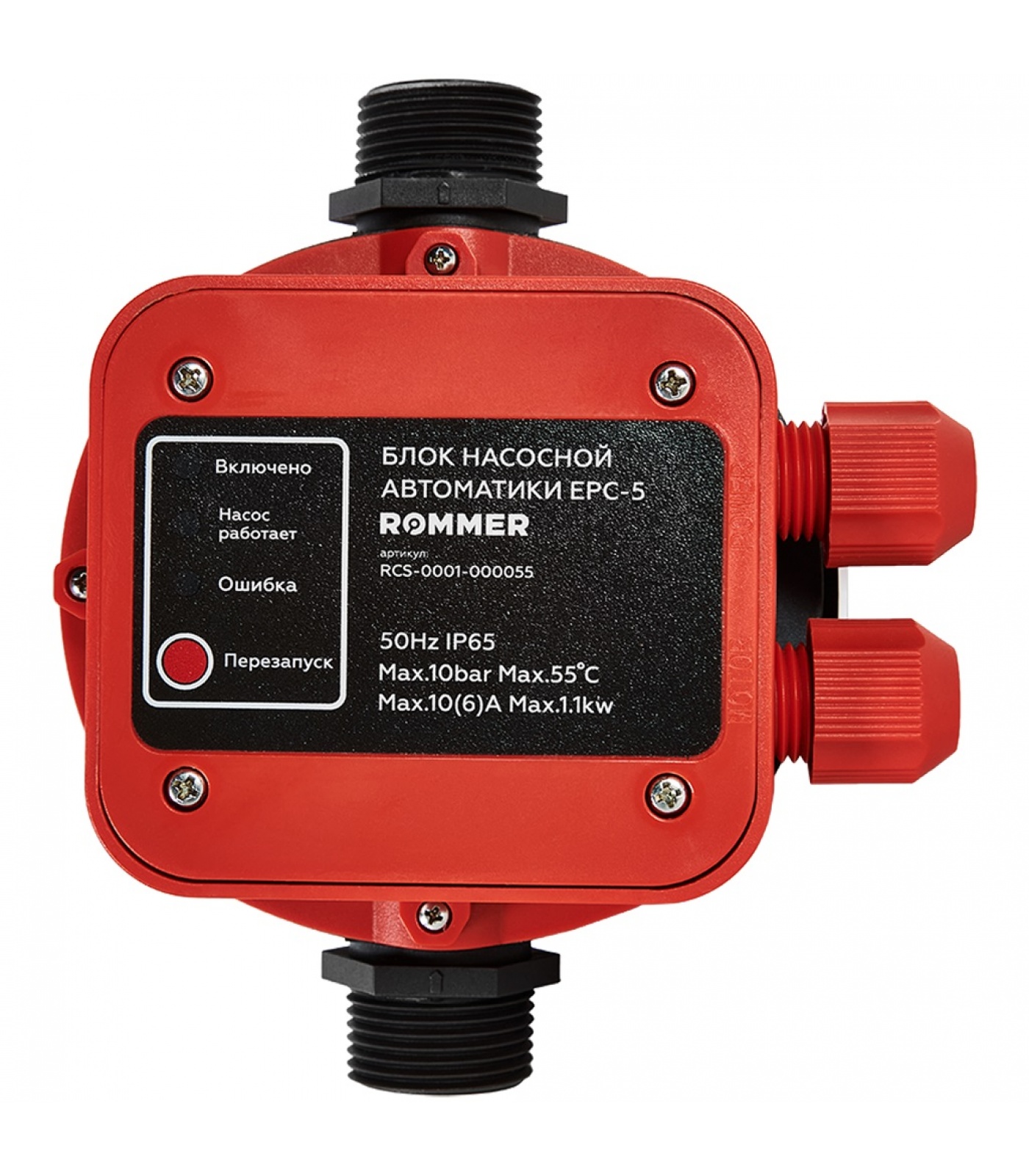

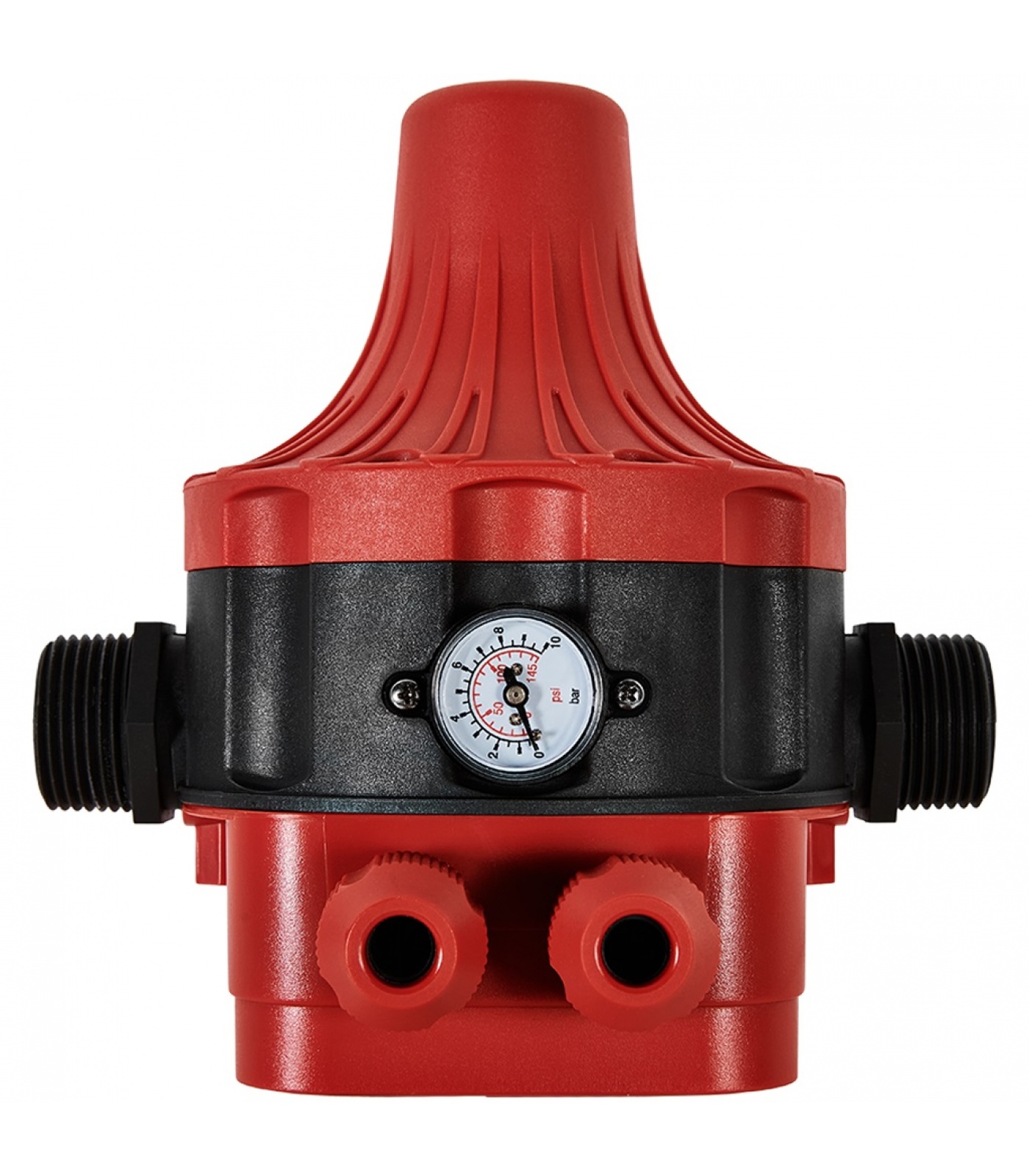

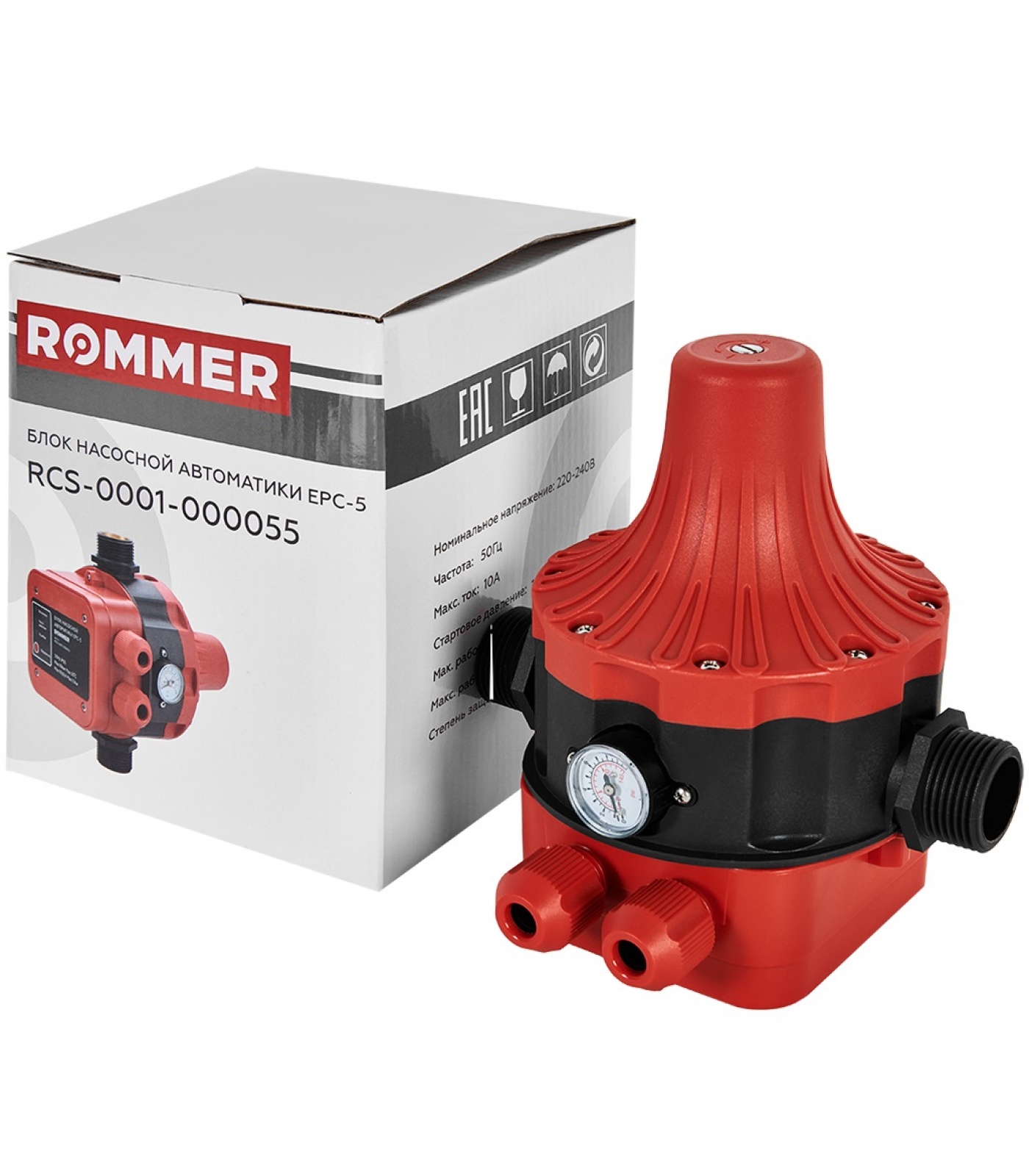

Блок насосной автоматики Rommer EPC-5

Блок насосной автоматики предназначен для автоматического управления насоса систем водоснабжения, предохраняя их от работы на «закрытую задвижку» и от защиты от «сухого хода». Использование блока автоматики продлевает срок службы насоса и системы водоснабжения здания. Применение блока автоматики позволяет отказаться от использования мембранного бака.

Rommer RCS-0001-000055 Блок насосной автоматики EPC-5

Параметры электрической сети 220 В/50 Гц

Максимальный коммутируемый ток 10 А

Максимальный коммутируемый ток при индуктивной нагрузке

(cosφ=0,6) 6 А

Максимальная мощность 1,1 кВт

Минимальный расход рабочей среды через блок 2,0 м³/ч

Температура рабочей среды +1 ... +60 °С

Максимальное давление рабочей среды 10 Бар

Давление включения 1,5 – 3,0 Бар

Заводская настройка давления включения 1,5 Бар

Класс защиты IP65

Диаметр резьбы присоединительных патрубков G 1” НР

Максимальная температура окружающей среды +55 °С

Максимальная влажность окружающей среды 80%

Шкала манометра 0 – 10 Бар

Средний срок службы реле 5 лет

Гарантийный срок 1 год

Блок автоматики представляет собой комбинацию реле давления и реле протока. В корпусе свободно перемещается в вертикальном направлении втулка расхода с магнитом. Когда водоразбора нет, то втулка под действием собственного веса опускается, размыкая контакты геркона. При наличии протока втулка поднимается, замыкая контакты геркона. Мембрана уравновешена давлением жидкости снизу и силой упругости пружины сверху. Мембрана посредством штока жестко связана с втулкой давления, в которую интегрирован постоянный магнит. Когда давление жидкости уменьшается, то втулка перемещается вниз, замыкая контакты геркона. Данные о состоянии герконов передаются в электронный блок. Настройка давления срабатывания производится с помощью настроечного винта. При водоразборе или падении давления ниже настроечного значения, блок включает насос, обеспечивая подачу воды потребителю. Величину давления включения пользователь может регулировать самостоятельно. При прекращении водоразбора, блок выключает насос с задержкой в 8 секунд, тем самым, предохраняя систему от гидравлического удара. При отсутствии воды во всасывающей линии блок отключает насос, предохраняя насос от работы в режиме «сухого хода». Встроенный в блок автоматики манометр позволяет визуально контролировать величину давления рабочей среды на выходе из блока. При необходимости, манометр может быть переустановлен на противоположную сторону корпуса блока.

В том случае, если перекачиваемая насосом среда содержит нерастворимые частицы, перед блоком автоматики необходимо установить фильтр механической очистки с ячейкой не более 800 мкм.

При возможном повышении давления перед

блоком автоматики свыше 10 Бар, перед блоком следует установить редуктор давления.

Давление на выходе насоса блоком автоматики не регулируется, так как оно определяется только напором насоса. В случае, когда требуется обеспечить выключение насоса при достижении определенного давления, после блока автоматики следует установить реле давления.
