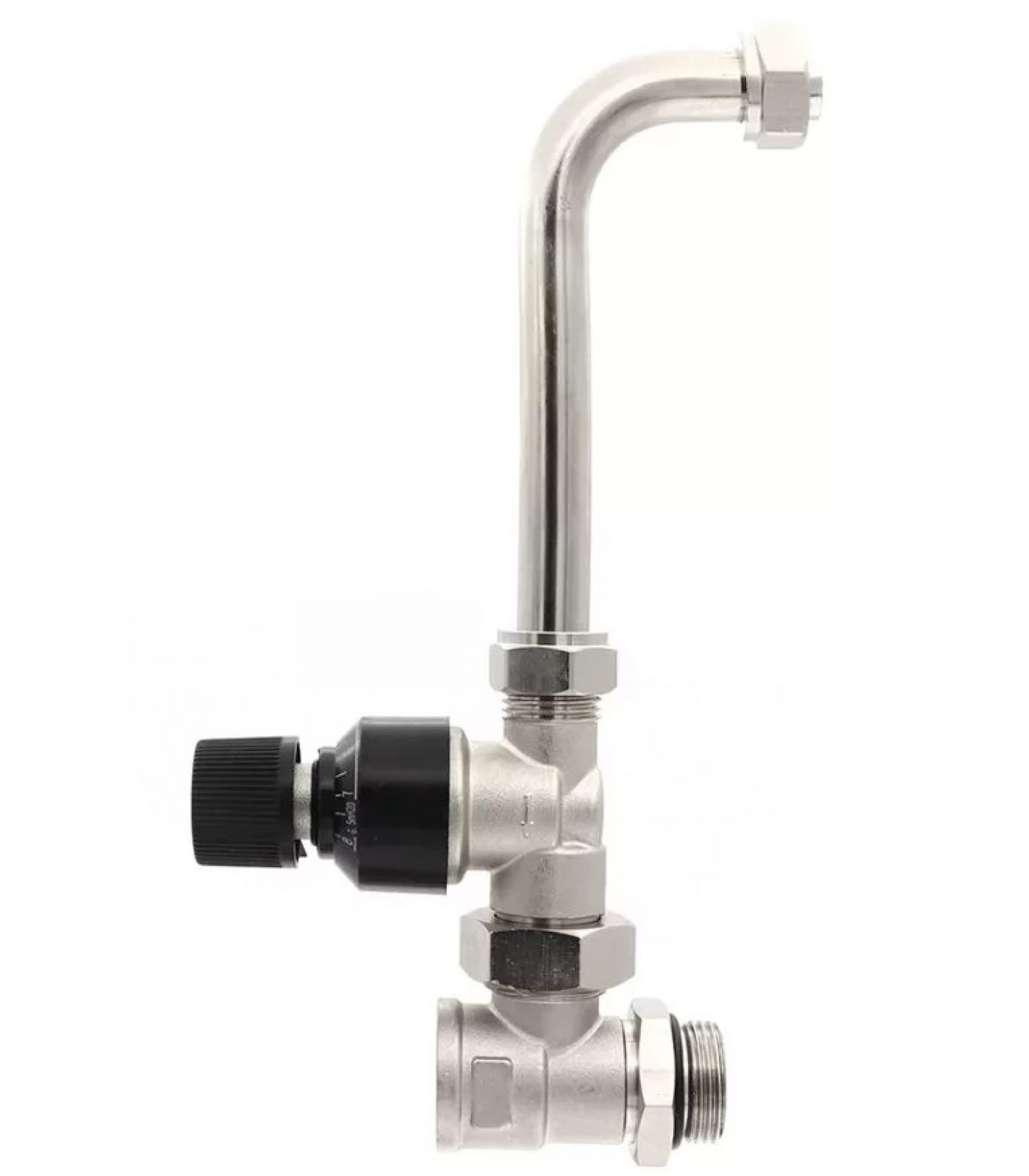

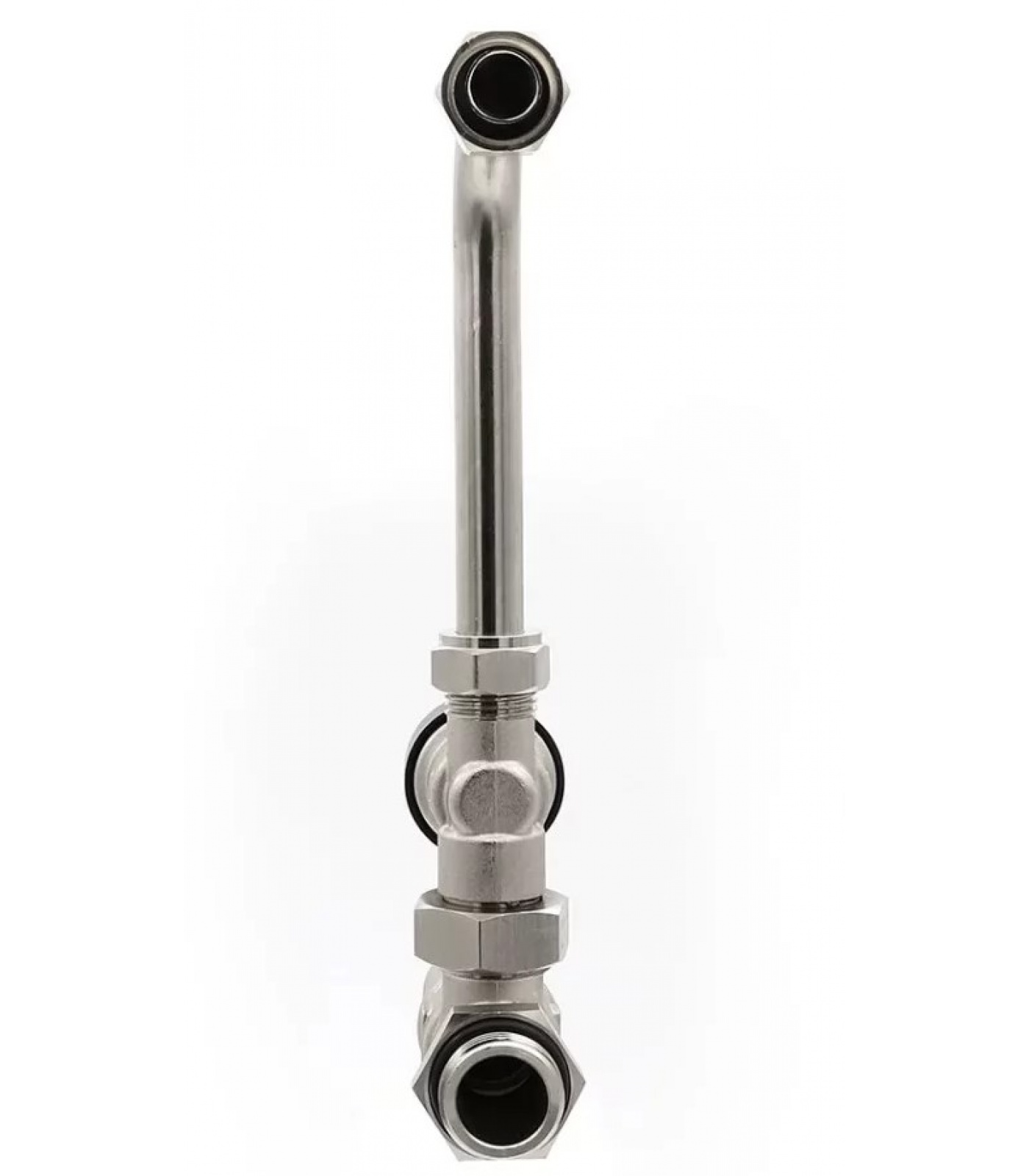

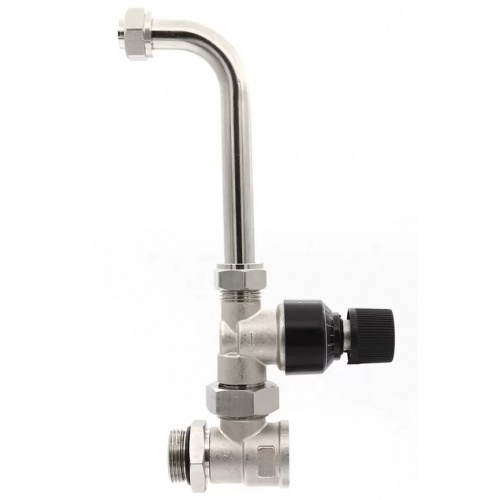

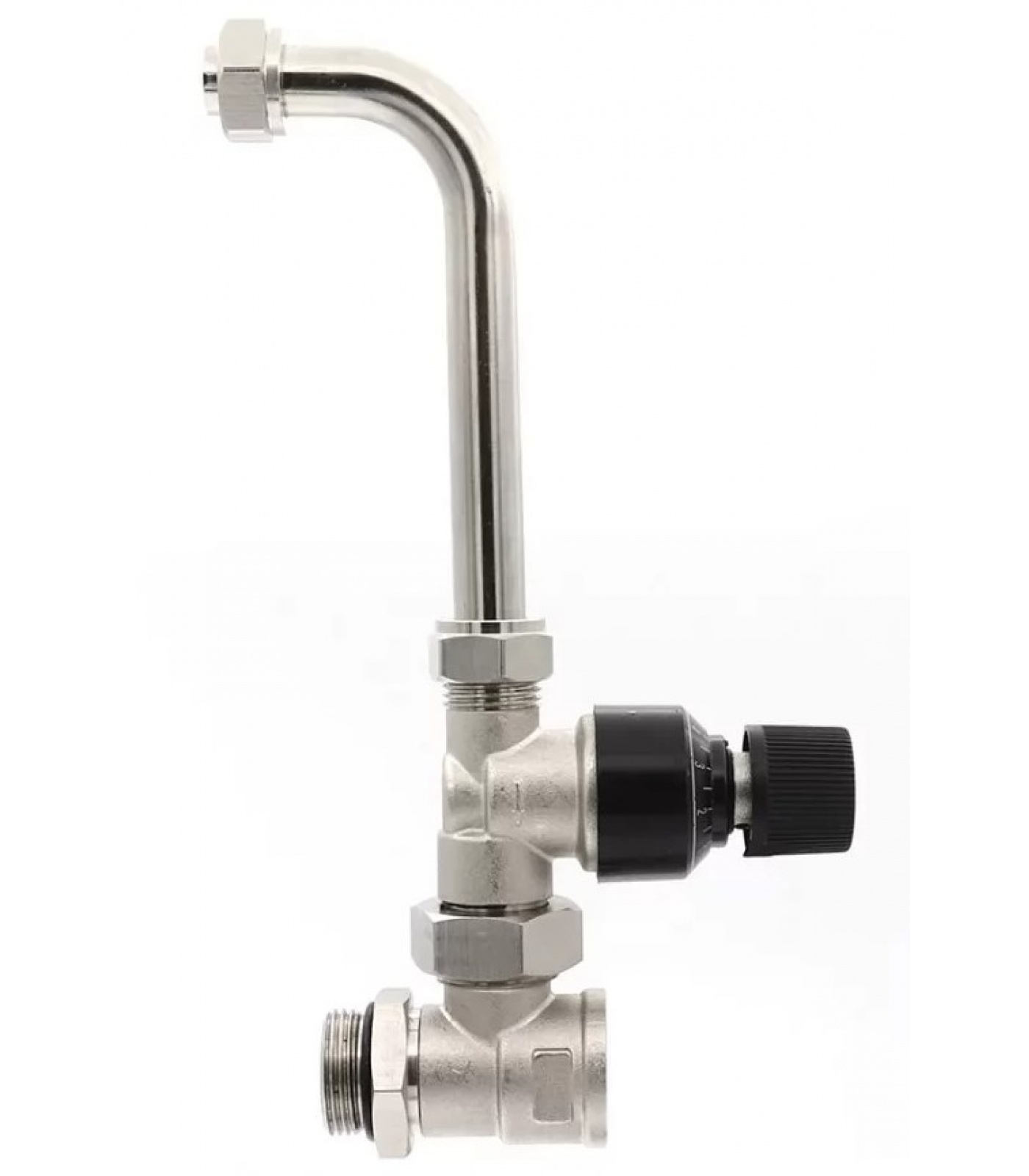

Байпас с перепускным клапаном Vieir VR227 для насосно-смесительного узла VR226

Vieir VR227

Байпас с перепускным клапаном VR227 для насосно-смесительного узла с 4-х ходовым термостатическим клапаном VR226

Байпас обеспечивает защиту насоса при отсутствии циркуляции и таким образом позволяет контролировать температуру в отопительных контурах.

Не нуждается в напоре из высокотемпературного контура.

Максимальное рабочее давление бар 10

Рабочая среда Вода, водный раствор гликолей (до 30 %)

Диапазон температуры рабочей среды Тр °С 5-90

Температурный диапазон настройки в низкотемпературном контуре °С 30-60

Точность поддержания температуры смешанной жидкости °С ±2

Условная пропускная способность термостатического клапана Kvs м3/ч 3.1

Полусгон с для присоединения к коллектору, линии подачи, обратной линии - G 1" (НР)

Гайка накидная, для присоединения насоса - G 11/2" (ВР)

Стандарт резьбы - ГОСТ 6357-81

Материал корпуса Горячепрессованная латунь CW 617N

Уплотнительные кольца соединителей, золотниковые прокладки клапана Этил-пропиленовый эластомер EPDM

Насосно-смесительный узел с 4-х ходовым термостатическим клапаном предназначен для регулирования и автоматического поддержания температуры в пределах 30-60°С теплоносителя в системах водяного теплого пола. Данный узел скомплектован на основе 4-х ходового термосмесительного клапана.

Насосно-смесительный узел не нуждается в напоре из высокотемпературного контура, это позволяет устанавливать его на некотором удаление от тепломагистралей, после гидравлических стрелок и теплообменников.

Для обеспечения циркуляции используются циркуляционные насосы с монтажными размерами 130 мм
